定义节点支座

本节介绍如何为桥梁的四个拐角节点创建节点支座。 可以使用 按钮为节点分配支座。 这是通过 创建的。

设置节点支座

对于节点 1，选择保留所有平移位移选项。

节点 1 的节点支座

节点 2 在 X 和 Z 方向受支撑。

节点 2 的支座

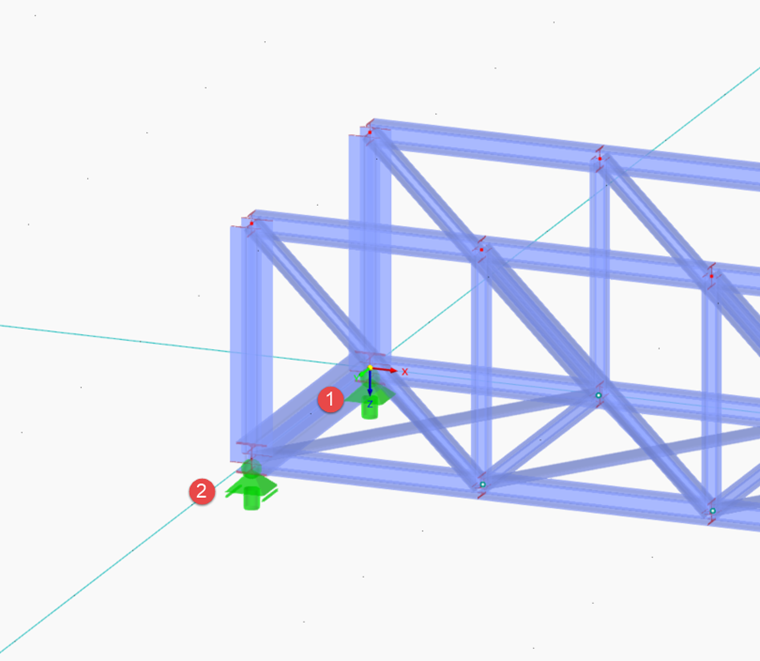

节点 1 和 2 支座

节点 3 和 4 的支座可以用同样的方法生成。 节点 3 在 Y 和 Z 方向上受支撑，节点 4 在 Z 方向上受支撑。

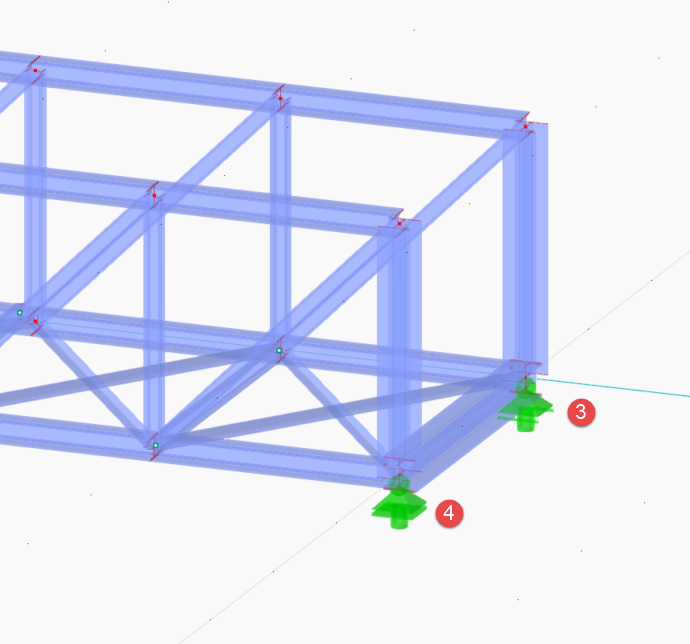

节点 3 和 4 支座

在 RSTAB 9 中完成对桁架桥的建模。
