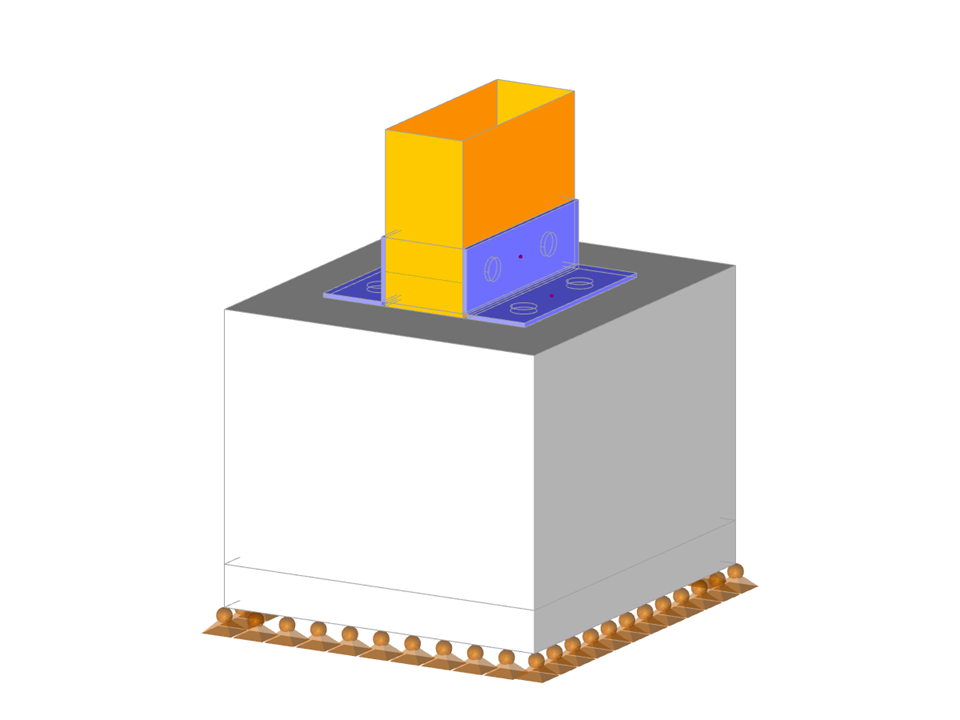

Параметризация геометрии соединения прямоугольной деревянной колонны с железобетонным фундаментным блоком с помощью стального кронштейна с болтами.
Модель, созданная группой инженеров Dlubal Latam. Модель также доступна в виде параметризованного блока на сайте Dlubal Latam.
Деревянная база колонны
Параметры блока можно редактировать динамически | |
Количество узлов | 121 |
Количество линий | 130 |
Количество стержней | 10 |
Количество поверхностей | 76 |
Количество тел | 9 |
Общий вес | 0,156 t |
Размеры (метрические) | 0,400 x 0,450 x 0,550 m |
Размеры (имперские) | 1.31 x 1.48 x 1.8 feet |
Версия программы | 5.26.02 |
На данной странице находятся различные конструктивные модели (напр., файлы RFEM, RSTAB или RWIND), которые можно свободно скачать и затем использовать в учебных целях или для своих собственных проектов. Однако, мы не несем никакой ответственности за точность и полноту этих моделей.
