RFEM 5 | Программа 3D МКЭ | Результаты

RFEM 5 | Программа 3D МКЭ | Результаты

Программное обеспечение МКЭ RFEM позволяет быстро и легко моделировать, выполнять статический и динамический расчёт и проектировать модели с элементами стержней, пластин, стен, складок, оболочек и тел.

Благодаря модульной концепции программного обеспечения, вы можете расширить основную программу RFEM соответствующими модулями и, таким образом, применять её в самых разных областях.

Subnavigation
01
Что такое RFEM?
02
Интерфейс
03
Моделирование
04
Создание нагрузок
05
Автоматические сочетания
06
raschet
07
Результаты
08
Проект-менеджер
09
Первые шаги

Цветное изображение внутренних сил и моментов

Таблицы результатов показывают в цветовом режиме, являются ли внутренние силы положительными или отрицательными, а также их отношение к экстремальным значениям. В таблицах результатов расчётных модулей используются цветовые шкалы для представления соответствующих расчётных соотношений. Таким образом, сразу видны определяющие места.

Диаграммы результатов

Эпюрами результатов для отдельных стержней и блоков стержней можно свободно управлять. Вы можете задать сглаженные диапазоны со средними значениями или, при необходимости, изобразить или скрыть диаграммы результатов. Таким образом, данная функция обеспечивает целенаправленную оценку результатов. Все эпюры могут быть добавлены также в протокол результатов.

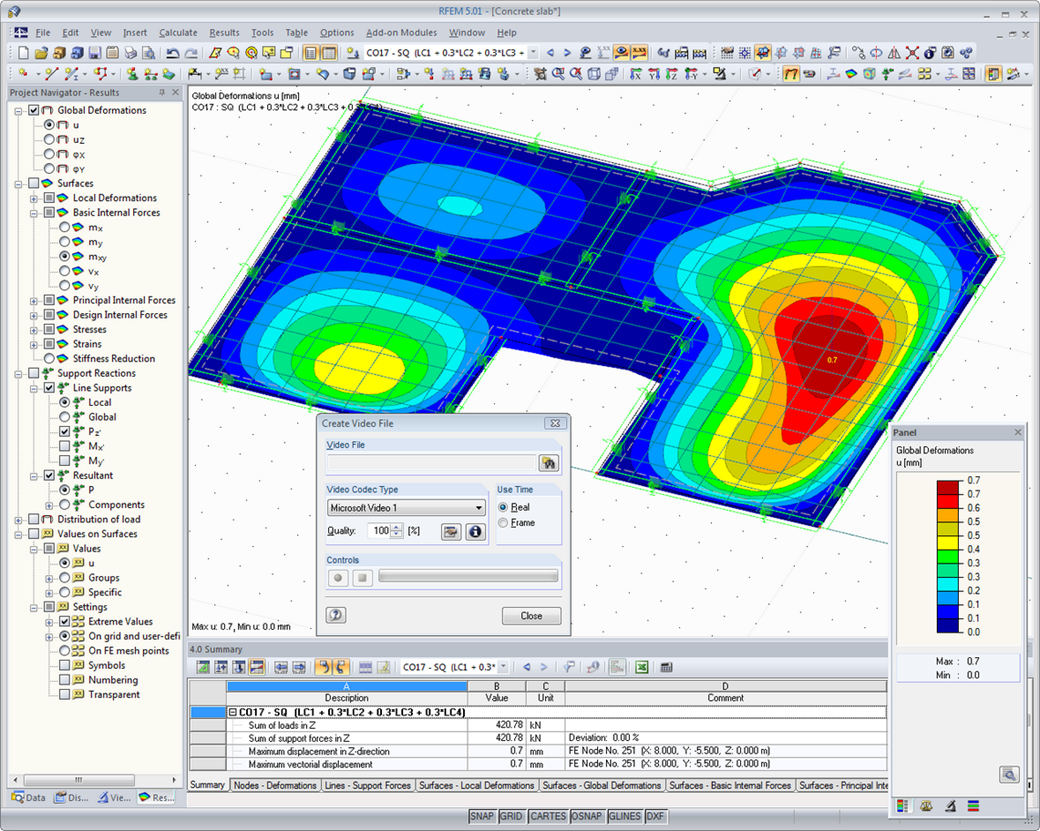

Визуализация результатов

Результаты на визуализированной модели отображаются разными цветами, благодаря чему можно легко обнаружить различные деформации, такие как, например, поворот стержня. Цвета и диапазоны значений притом можно свободно настроить на панели управления. Деформации, напряжения поверхностей и внутренние силы могут быть представлены в виде компьютерной анимации и сохранены в форме видео-файла.

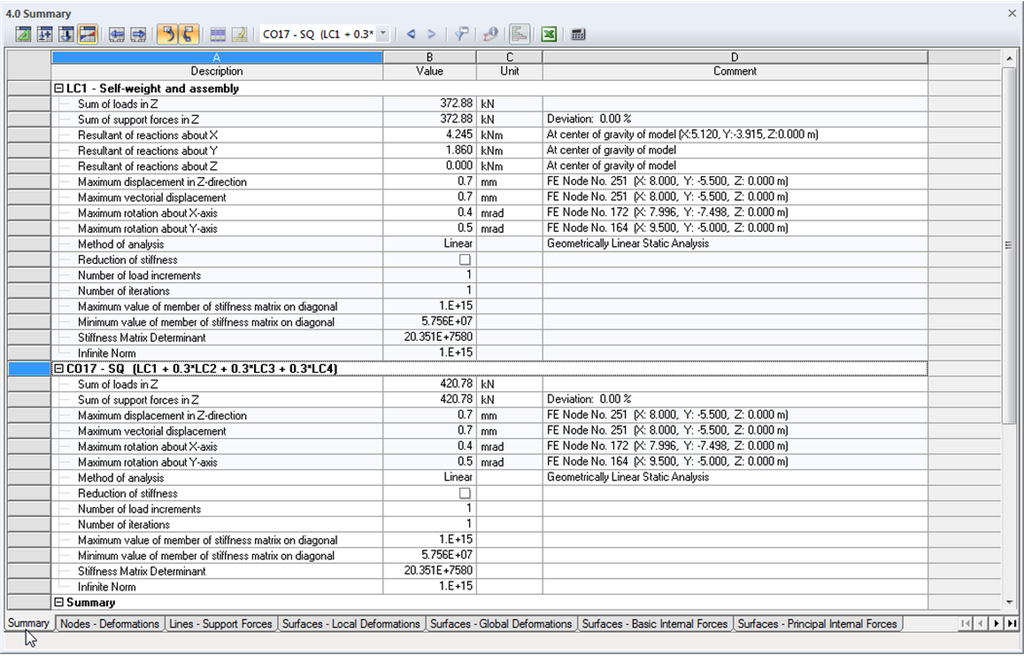

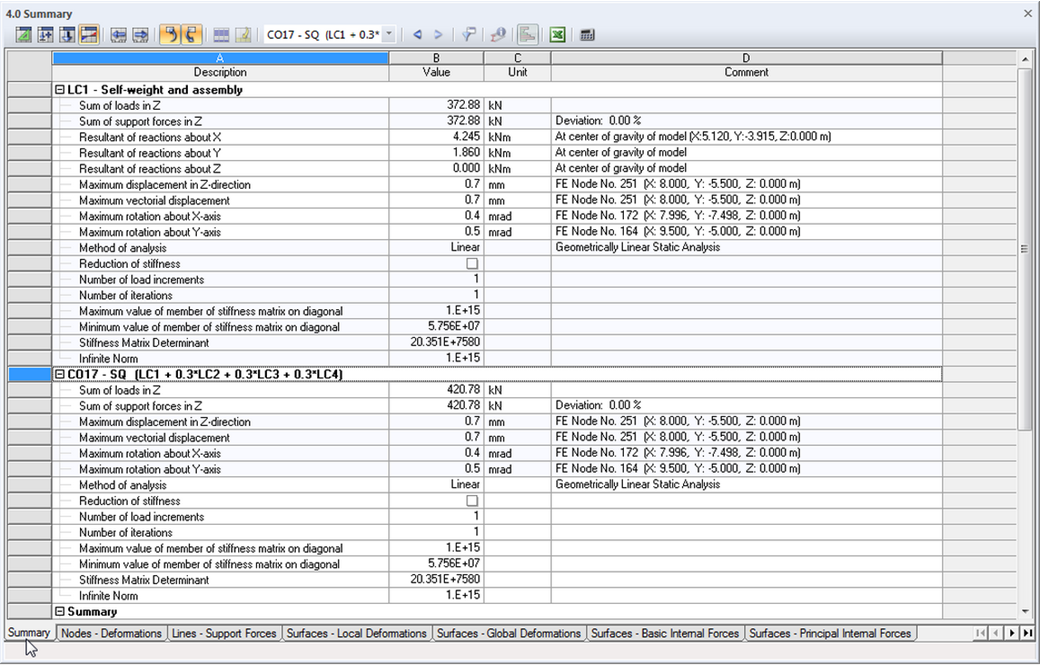

Подробные таблицы результатов

В первой таблице результатов всегда представлен общий обзор равновесия сил в конструктивной системе и обзор максимальных деформаций. Кроме того, здесь изображается информация о процессе расчёта. Все таблицы результатов могут быть отфильтрованы по определенным критериям, таким как экстремальные значения или расчетных местоположений.

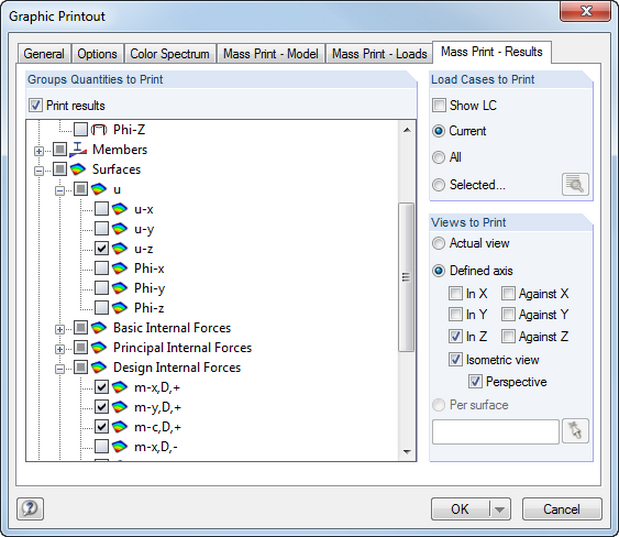

Серийная печать графики

Модель, нагрузки и результаты могут быть распечатаны также серийно. Причем графика может быть взята из различных определяемых направлений. Например, вы можете распечатать все внутренние силы в виде изометрического изображения одним щелчком мыши.

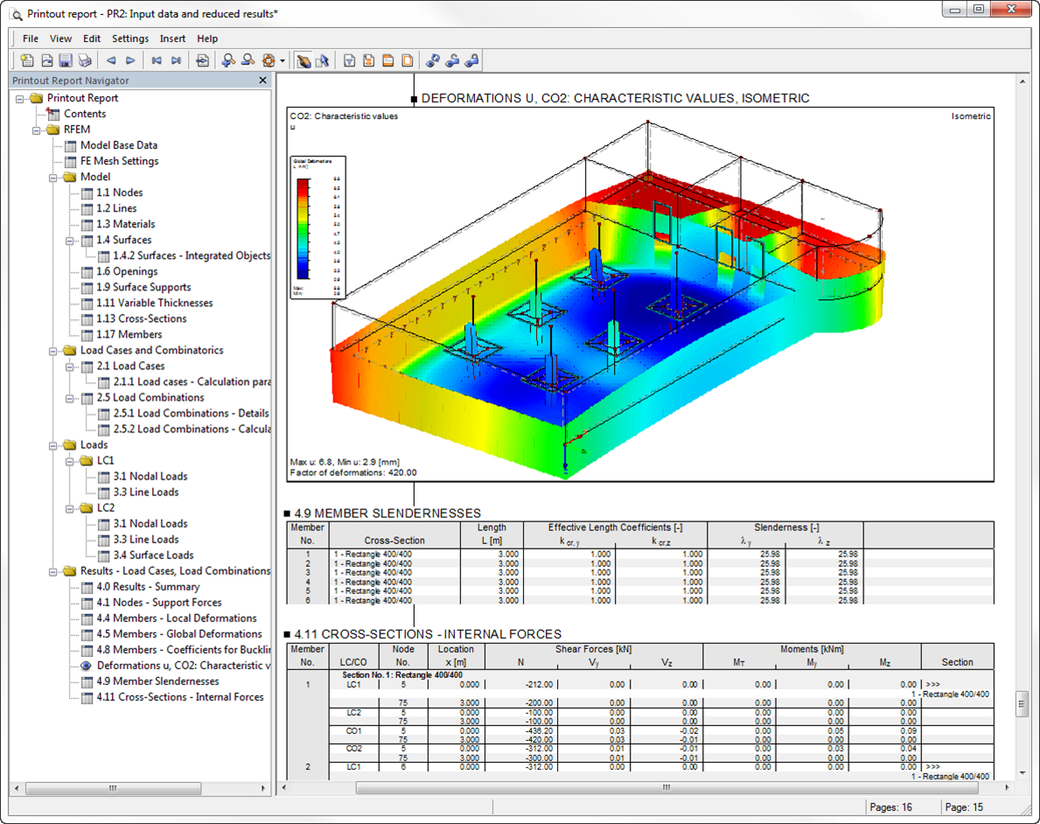

Экспорт протокола результатов в форматы RTF или PDF

Все результаты, включенные в протокол, могут быть представлены на следующих языках: русском, английском, немецком, французском, испанском, итальянском, португальском, голландском, чешском, словацком, венгерском, польском и китайском. Другие языковые версии пользователь может создать индивидуально.

Кроме того, протокол результатов позволяет также импорт дополнительных текстов в формате RTF. А для использования префиксов можно в протоколе настроить и нумерацию страниц. Кроме того, вы можете экспортировать протокол результатов как файл RTF или PDF, а также в программу VCmaster.

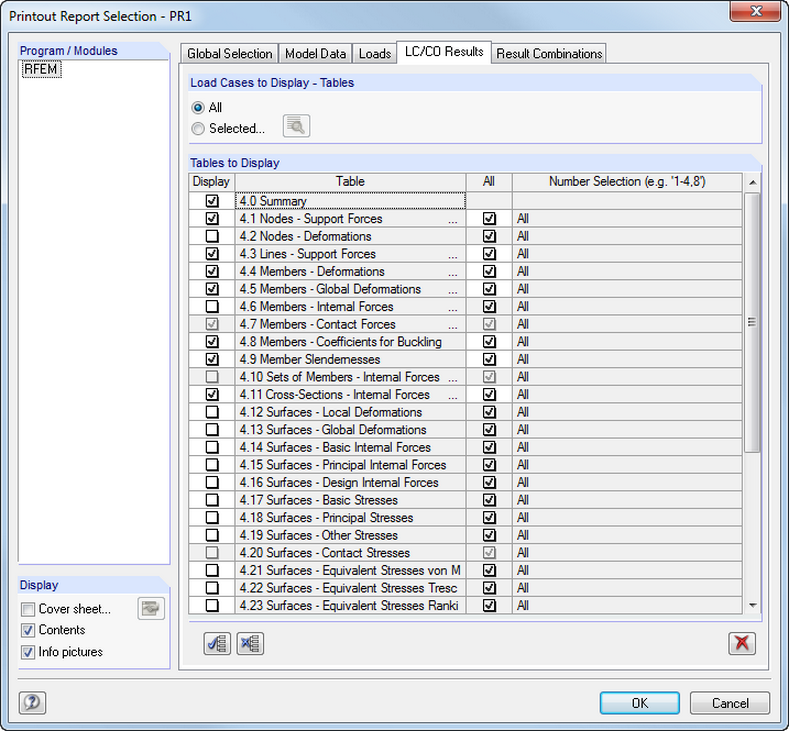

Управление объемом протокола результатов

Содержание протокола результатов можно настроить индивидуально с помощью критериев выбора. Вы можете, например, создавать шаблоны печати на основе уже существующих протоколов результатов и затем повторно использовать их для всех расчетных проектов.
