Простые в освоении инструменты для быстрого создания моделей
Базы данных сечений и материалов, включая список избранных
Обширные базы данных сечений и материалов помогают пользователям смоделировать различные плоскостные и каркасные конструкции. К тому же, эти базы данных можно не только фильтровать, но и расширять пользовательскими записями. Можно импортировать и анализировать специальные сечения из SHAPE-THIN и SHAPE-MASSIVE.
Комбинированные и гибридные сечения
Вы можете задать сборные деревянные сечения, например, швеллеры, тавры, двутавры и коробчатые балки. Отдельные элементы сечения всегда связаны друг с другом посредством жестких или полужестких соединений. Далее в программе доступны также гибридные сечения. В таком случае, подменю предоставляет пользователю возможность присвоить отдельным элементам сечения разные материалы.
Работа со слоями
Графический ввод конструктивных данных значительно облегчают различные инструменты, такие как фиксация объекта, пользовательские сетки ввода или направляющие. Помимо того, вы можете воспользоваться файлами DXF и импортировать их в качестве сетчатой модели или применить как фоновые слои, позволяющие использовать точки фиксации.

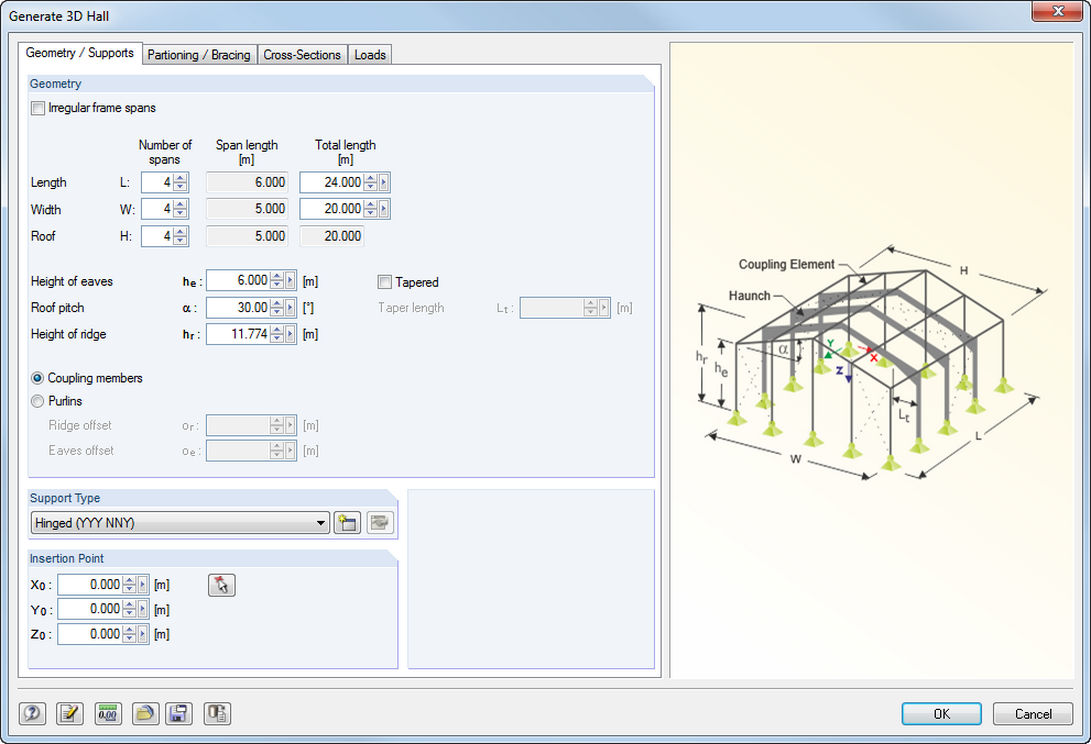

Полезные инструменты генерирования
Генерирующие инструменты облегчают ввод параметрических моделей, таких как каркасы, большепролетные конструкции, фермы, винтовые лестницы, арки или кровли. Кроме того, многие генераторы позволяют создавать нагружения, а также весовые, снеговые и ветровые нагрузки.
Дополнительный параметрический ввод
Для эффективной работы с повторяющимися конструкционными системами, предлагает программа RFEM функцию параметрического ввода данных, которую можно свободно комбинировать с методом параметрических направляющих. Благодаря тому, можно создавать модели с помощью конкретных параметров и затем легко приспособить ее к новой ситуации путем изменения лишь требуемых параметров.

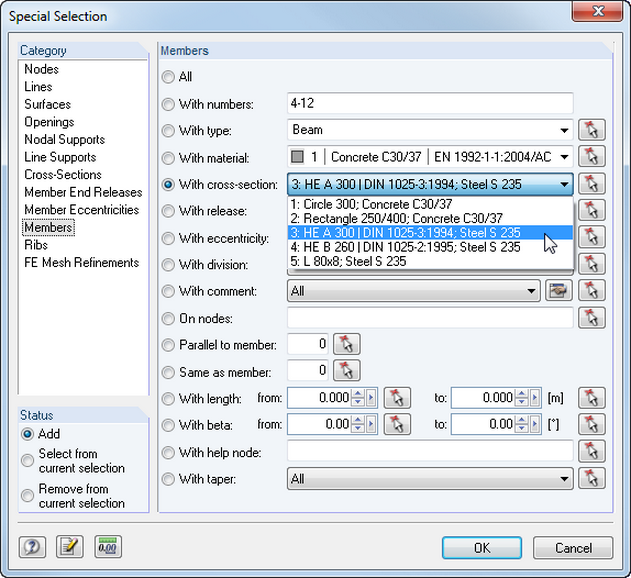

Простой отбор по определенным категориям
Для изменения перспективы и рабочей плоскости Вы можете применить различные кнопки. С помощью масштабирования, вращения и перемещения конструкции можно быстро настроить подходящую проекцию. Частичные виды ясно представляют конкретные части конструкции. Неактивные объекты могут быть показаны прозрачными в качестве фона. Выбрав элементы конструкции в соответствии со специальными критериями, можно просто и быстро сгруппировать объекты.
Простое создание модели
Конструкции всегда задаются в качестве 1D, 2D или 3D моделей. Отдельные типы стержней, такие как балки, фермы или растянутые стержни, затем значительно облегчают определение их свойств. Для моделирования поверхностей в программе RFEM предусмотрены, например, типы Стандартные, Ортотропные, Стеклянные, Ламинатные, Твердые, Мембранные и другие.

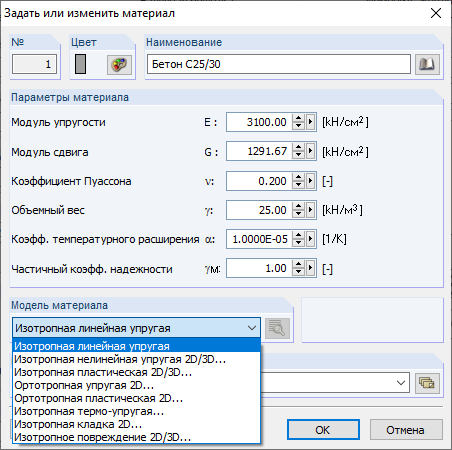

Кроме того, программа RFEM может выбирать между моделями материалов Изотропная линейная упругая, Изотропная пластическая 1D/2D/3D, Изотропная нелинейная упругая 1D/2D/3D, Ортотропная упругая 2D/3D, Ортотропная пластическая 2D/3D (Tsai-Wu 2D/3D), и Изотропная термоупругая, Изотропная кладка 2D и изотропное повреждение 2D/3D.
Нелинейности стержней и опор

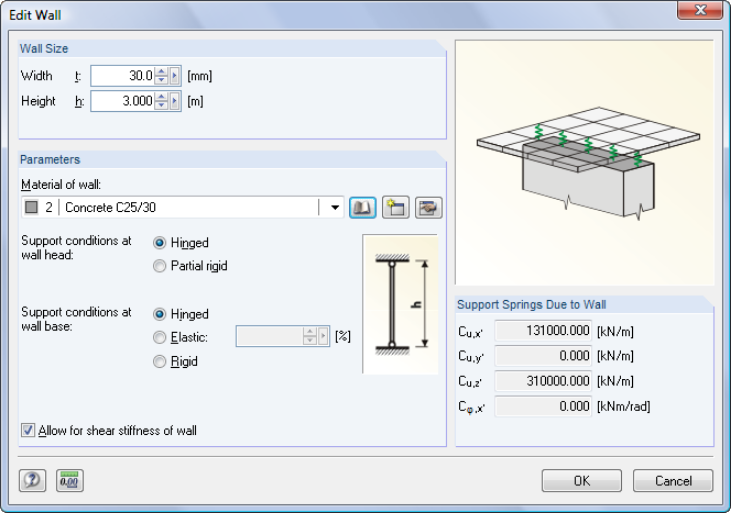

Для шарниров стержней и опор можно задать разные нелинейности, такие как текучесть, трение, разрыв, проскальзывание и друие. В специальных диалоговых окнах можно далее на основе характеристик геометрии определить также жесткость пружин у колонн и стен.
Переменные свойства стержней и поверхностей

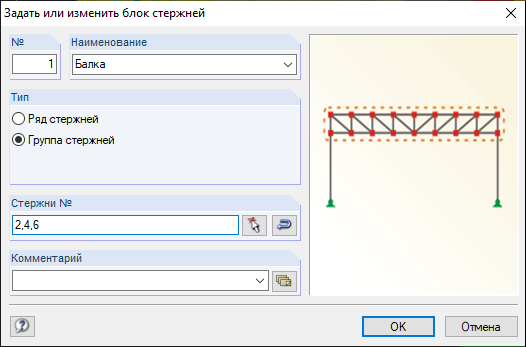

Стержни могут иметь внецентренное расположение, опираться на упругое основание или задаваться в качестве жестких соединений. Блоки стержней затем облегчают приложение нагрузки одновременно на несколько стержней.
В программе RFEM можно далее определять также эксцентриситеты поверхностей, поскольку она позволяет преобразовать узловые и линейные нагрузки в нагрузки на поверхность, а также разделить поверхности на компоненты поверхностей и стержни на поверхностях.
Создание ветровых и снеговых нагрузок по норме Еврокод
Для стержневых конструкций предлагаются генераторы нагрузок, создающие ветровые нагрузки в соответствии с EN 1991-1-4 и снеговые нагрузки в соответствии с EN 1991-1-3. Загружения создаются всегда в зависимости от формы кровли. Еще один генератор создает покрывающую нагрузку (обледенение). Вы можете сохранить повторяющиеся комбинации нагрузок в качестве шаблонов.

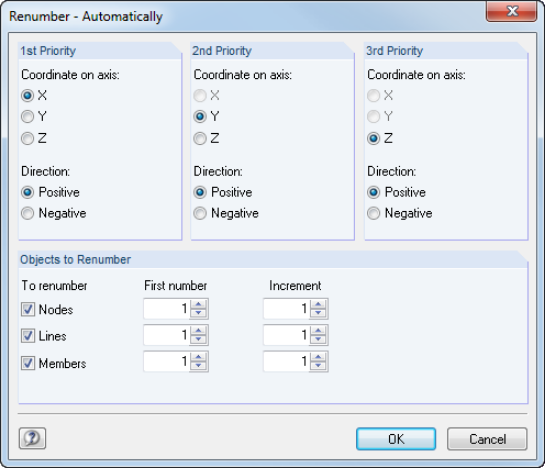

Возможность автоматической перенумерации объектов
Нумерация объектов конструкции, таких как узлы или стержни, может быть в дальнейшем откорректирована. Перенумеровать объекты притом можно автоматически согласно выбранным приоритетам (направления осей).
Простая проверка модели
Стержни могут будут удлинены или разделены графически. Функция проверки модели быстро обнаруживает ошибки исходных данных, такие как идентичные узлы или дублирующие стержни, и удаляет их. При вводе данных, вы можете автоматически соединить пересекающиеся стержни. Функция измерения позволяет определить длины и углы стержней и поверхностей (только RFEM).
Различные типы нагрузок

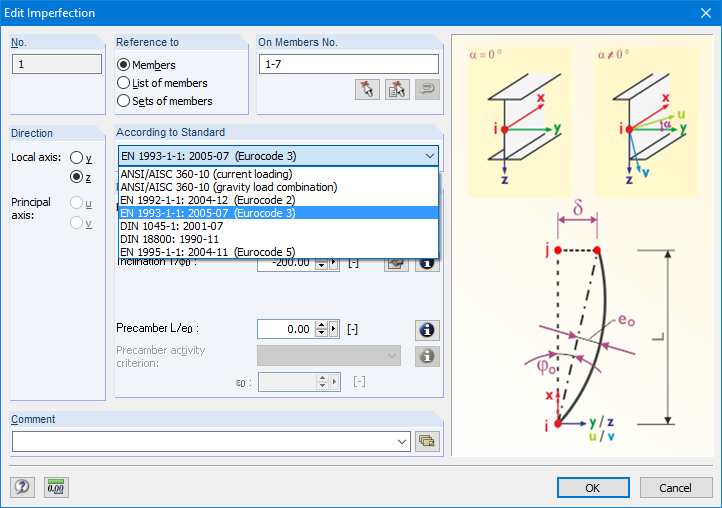

К стержням и поверхностям можно применить различные типы нагрузок (сила, момент, температура, строительный подъем и другие). Нагрузки на стержни притом можно назначать как стержням, так блокам или спискам стержней. В случае несовершенств, RFEM определяет уклон и строительный подъем в соответствии с Еврокодом или американской нормой ANSI/AISC 360.

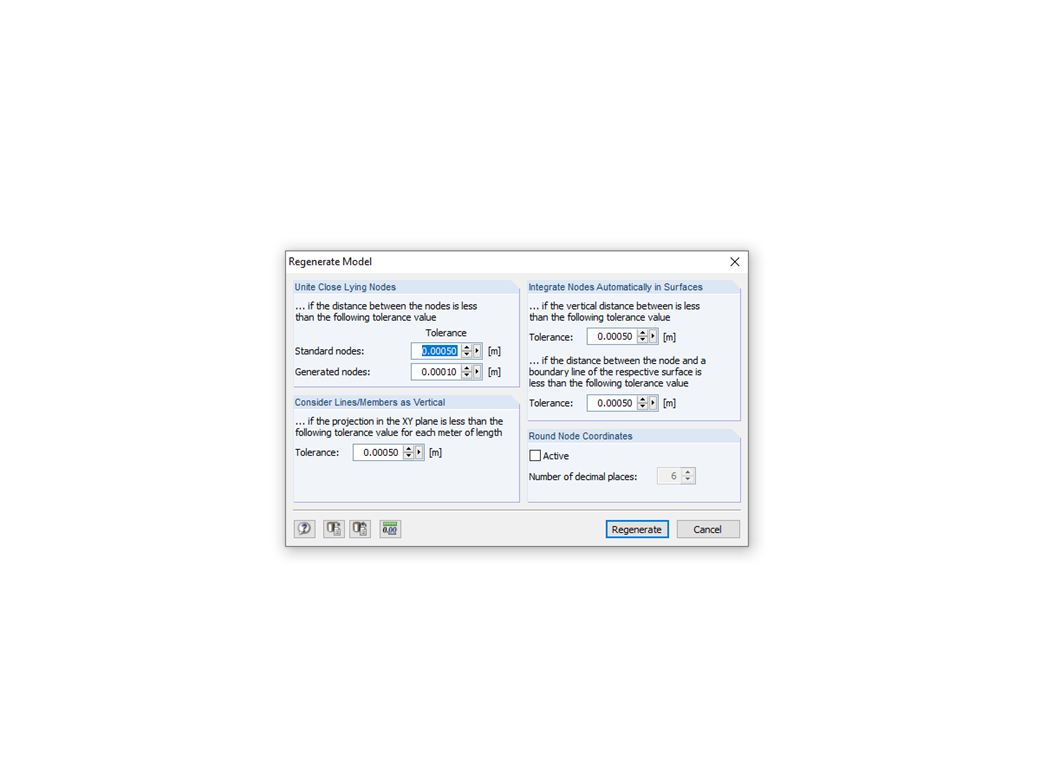

Дополнительное восстановление модели
Вы можете редактировать модель в режиме активного воспроизведения. Функция 'Восстановить модель' может помочь вам исправить небольшие отклонения координат узлов.
