Подробнее об автоматическом создании сочетаний
Всего позиций: 9
Нормативы

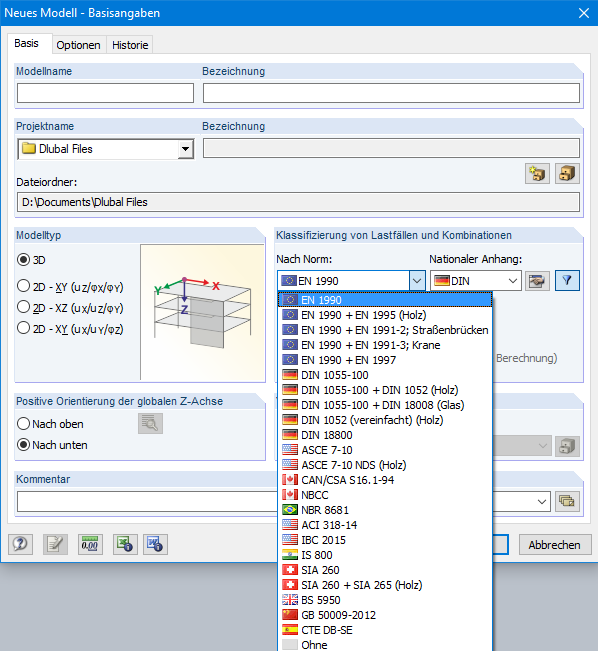

В основных свойствах модели можно выбрать норму, по которой будет производиться расчёт, а также опцию автоматического создания сочетаний. Для расчётов доступны следующие нормы:
-
EN 1990:2002
-
EN 1990 + EN 1995:2004 (древесина)
-
EN 1990 + EN 1991-2; Автодорожные мосты
-
EN 1990 + EN 1991-3; Краны
-
EN 1990 + EN 1997
-
по DIN 1055-100:2001-03
-
DIN 1055-100 + DIN 1052:2004-08 (древесина)
-
DIN 1055-100 + DIN 18008 (стекло)
-
DIN 1052 (упрощенное) (древесина)
-
DIN 18800:1990
-
ASCE 7‑10
-
ASCE 7-10 NDS (дерево)
-
ACI 318-14
-
IBC 2015
-
CAN/CSA S 16.1-94:1994
-
NBCC: 2005
-
NBR 8681
-
IS 800:2007
-
SIA 260:2003
-
SIA 260 + SIA 265:2003 (древесина)
-
BS 5950-1:2000
-
GB 50009-2012
-
CTE DB-SE
Для европейских норм EN также доступны следующие национальные приложения:
-
DIN EN 1990/NA:2009-05 (Германия)
-
NBN EN 1990 - ANB: 2005 (Бельгия)
-
BDS EN 1990:2003/NA:2008 (Болгария)
-
DK EN 1990/NA:2007-07 (Дания)
-
SFS EN 1990/NA:2005 (Финляндия)
-
NF EN 1990/NA:2005/12 (Франция)
-
ELOT EN 1990:2009 (Греция)
-
UNI EN 1990/NA:2007-07 (Италия)
-
IS EN 1990:2002 + NA:2010 (Ирландия)
-
LVS EN 1990:2003/NA:2010 (Латвия)
-
LST EN 1990/NA:2010-11 (Литва)
-
LU EN 1990/NA:2011-09 (Люксембург)
-
MS EN 1990:2010 (Малайзия)
-
NEN EN 1990/NA:2006 (Нидерланды)
- NS EN 1990/NA:2008 (Норвегия)
-
ÖNORM EN 1990:2007-02 (Австрия)
-
NP EN 1990:2009 (Португалия)
-
PN EN 1990/NA:2004 (Польша)
-
SR EN 1990/NA:2006-10 (Руныния)
-
SIST EN 1990: 2004/A1:2005 (Словения)
-
SS EN 1990:2008 (Сингапур)
-
SS EN 1990/BFS 2010:28 (Швеция)
-
STN EN 1990/NA:2009-08 (Словакия)
-
UNE EN 1990 2003 (Испания)
-
CSN EN 1990/NA:2004-03 (Чехия)
-
BS EN 1990/NA:2004-12 (Великобритания)
-
TKP EN 1990/NA:2011 ( Беларусь )
-
CYS EN 1990:2002 (Кипр)
Загружения / Типы воздействий
В диалоговом окне 'Изменить загружения и сочетания' можно создавать и редактировать загружения, а также создавать воздействия, сочетания нагрузок и расчетные сочетания. Далее здесь можно назначить отдельным загружениям различные типы воздействий в соответствии с выбранной нормой. Причем если одному типу воздействия присвоено несколько нагрузок, то они могут действовать одновременно или даже поочередно (например, ветер слева или ветер справа).
Правило комбинирования
Для сочетания воздействий в предельном состоянии по несущей способности и по пригодности к эксплуатации можно выбрать различные расчетные ситуации по требуемым нормам (например, ПСНС (STR/GEO) - постоянная / временная, ПСПЭ - квази-постоянная и другие).
Далее у вас есть также возможность включить в сочетание несовершенства и определить загружения, которые не должны сочетаться с другими загружениями (например, строительная нагрузка для кровли, не объединенная со снеговой нагрузкой).
Особая расчетная ситуация (например, Северо-Германская низменность)
При выборе расчетной ситуации 'Особая' автоматически учитываются особые воздействия, такие как, например, землетрясение, взрыв, столкновение и тому подобное. При применении немецких норм можно автоматически учесть 'Северо-Германскую низменность', выбрав расчетную ситуацию 'Особые - снег'.
Сокращение автоматически созданных сочетаний
Существует три варианта сокращения количества сочетаний. Первые два варианта доступны только для создания сочетаний нагрузок, но не для расчетных сочетаний.
Первый вариант позволяет автоматически проанализировать все результаты загружений (внутренние силы, деформации и т.д.) выбранных элементов. Затем программа создаст только те сочетания, которые включают загружения, приводящие к максимальным и минимальным результатам. Кроме того, Вы можете задать максимальное количество соответствующих загружений или вы можете пренебречь загружениями, которые вносят очень небольшой вклад в максимальные или минимальные значения.
Во втором варианте Вы можете поручить программе оценить автоматически созданные временные или пользовательские расчетные сочетания. Затем будут созданы только определяющие сочетания нагрузок.
Третья возможность уменьшить количество созданных сочетаний - это классифицировать только выбранные воздействия в качестве ведущих.
Сочетания воздействий
Отдельные воздействия автоматически накладываются друг на друга в соответствии с заданными с правилами комбинирования, а затем отображаются в виде так называемых «сочетаний воздействий». Далее можно определить, какие сочетания воздействий будут применены для создания отдельных сочетаний нагрузок и расчетных сочетаний. На основе созданных сочетаний воздействий потом можно оценить, каким образом правила комбинирования влияют на количество сочетаний.
Сочетания нагрузок
Загружения, входящие в сочетания нагрузок, суммируются и рассчитываются с учетом соответствующих коэффициентов (частичные коэффициенты надежности, коэффициенты сочетания, коэффициенты учета класса последствий и.т.д.). Сочетания нагрузок могут быть созданы автоматически по правилам комбинирования из соответствующей нормы. Расчет можно выполнить по методу первого или второго порядка, по методу больших деформаций или по посткритическому расчету. При желании вы можете задать, должны ли внутренние силы быть связаны с деформированной или недеформированной конструкцией.
Расчетные сочетания
В первую очередь всегда рассчитываются загружения, включенные в расчетные сочетания. Затем полученные результаты комбинируются с учётом соответствующих коэффициентов. В расчётных сочетаниях можно комбинировать результаты загружений, сочетаний нагрузок и других расчётных сочетаний. Внутренние силы складываются по умолчанию. Однако, в программе предлагается также возможность квадратной суперпозиции, имеющая важное значение для динамического расчета.
Изменение жесткости / Учёт начальных деформаций
В отдельных загружениях или сочетаниях нагрузок можно легко изменять жесткость материалов, сечений, узловых, линейных или поверхностных опор, а также шарниров на концах стержней у всех или выбранных стержней. Кроме того, можно в программе и учитывать начальные деформации из других загружений или сочетаний нагрузок.
