Generación automática de combinaciones de carga
Total de artículos: 9
Normativa

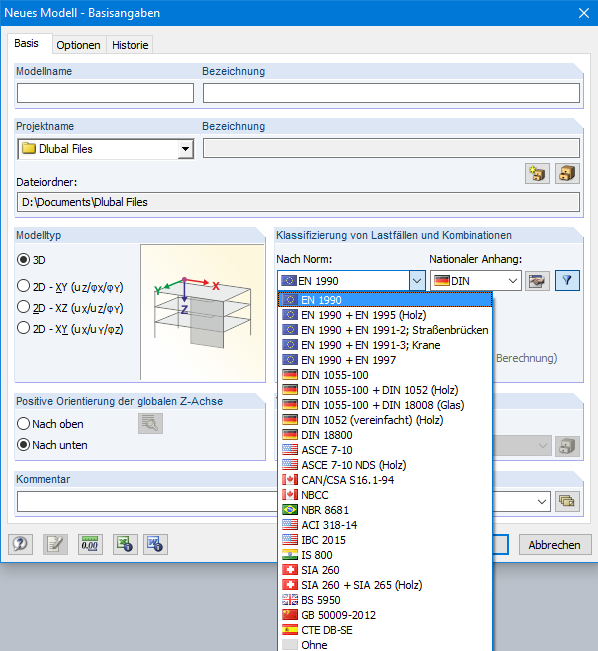

El cuadro de diálogo "Datos básicos" incluye una gran variedad de normas así como la opción de crear combinaciones automáticamente. Están disponibles las siguientes normas:
-
EN 1990:2002
-
EN 1990 + EN 1995:2004 (madera)
-
EN 1990 + EN 1991-2; Puentes de carretera
-
EN 1990 + EN 1991-3 - Acciones inducidas por grúas y maquinaria
-
EN 1990 + EN 1997
-
según DIN 1055-100:2001-03
-
DIN 1055-100 + DIN 1052:2004-08 (madera)
-
DIN 1055-100 + DIN 18008 (Vidrio)
-
DIN 1052 (simplificada) (madera)
-
DIN 18800:1990
-
ASCE 7‑10
-
ASCE 7-10 NDS (madera)
-
ACI 318-14
-
IBC 2015
-
CAN/CSA S 16.1-94:1994
-
NBCC: 2005
-
NBR 8681
-
IS 800:2007
-
SIA 260:2003
-
SIA 260 + SIA 265:2003 (madera)
-
BS 5950-1:2000
-
GB 50009-2012
-
CTE DB-SE
Para las normas europeas (Eurocódigos), están disponibles los siguientes Anejos Nacionales:
-
DIN EN 1990/NA:2009-05 (Alemania)
-
NBN EN 1990 - ANB: 2005 (Bélgica)
-
BDS EN 1990:2003/NA:2008 (Bulgaria)
-
DK EN 1990/NA:2007-07 (Dinamarca)
-
SFS EN 1990/NA:2005 (Finlandia)
-
NF EN 1990/NA:2005/12 (Francia)
-
ELOT EN 1990:2009 (Grecia)
-
UNI EN 1990/NA:2007-07 (Italia)
-
IS EN 1990:2002 + NA:2010 (Irlanda)
-
LVS EN 1990:2003/NA:2010 (Letonia)
-
LST EN 1990/NA:2010-11 (Lituania)
-
LU EN 1990/NA:2011-09 (Luxemburgo)
-
MS EN 1990:2010 (Malasia)
-
NEN EN 1990/NA:2006 (Países Bajos)
- NS EN 1990/NA:2008 (Noruega)
-
ÖNORM EN 1990:2007-02 (Austria)
-
NP EN 1990:2009 (Portugal)
-
PN EN 1990/NA:2004 (Polonia)
-
SR EN 1990/NA:2006-10 (Rumanía)
-
SIST EN 1990: 2004/A1:2005 (Eslovenia)
-
SS EN 1990:2008 (Singapur)
-
SS EN 1990/BFS 2010:28 (Suecia)
-
STN EN 1990/NA:2009-08 (Eslovaquia)
-
UNE EN 1990 2003 (España)
-
CSN EN 1990/NA:2004-03 (República Checa)
-
BS EN 1990/NA:2004-12 (Reino Unido)
-
TKP EN 1990/NA:2011 (Bielorrusia)
-
CYS EN 1990:2002 (Chipre)
Casos de carga / tipos de acciones
En el cuadro de diálogo 'Editar casos de carga y combinaciones', puede crear y editar casos de carga, así como generar combinaciones de acciones, cargas y resultados. Es posible asignar diferentes tipos de acciones para los casos de cargas individuales según la norma seleccionada. Si se han asignado varias cargas a un tipo de acción, pueden actuar simultáneamente o alternativamente (por ejemplo, viento desde la izquierda o la derecha).
expresiones de combinación
Para la combinación de acciones en el estado límite último y de servicio, puede seleccionar varias situaciones de cálculo según la norma (p. Ej. ELU (STR/GEO) - permanente/transitorio, SLS - cuasipermanente, etc.
Además, existe la opción de integrar las imperfecciones en la combinación y determinar los casos de carga que no se deben combinar con otros casos de carga (por ejemplo, carga de construcción para la cubierta no combinada con la carga de nieve).
Situación de proyecto accidental (como una llanura del norte de Alemania)
Cuando selecciona la situación de proyecto 'Accidental', las acciones accidentales como terremotos, cargas de explosión, colisiones y otras se tienen en cuenta automáticamente. Al aplicar las normas alemanas, puede considerar automáticamente la 'Llanura del norte de Alemania' seleccionando la situación de proyecto 'Accidental - Nieve'.
Reducción de combinaciones generadas automáticamente
Existen tres posibilidades para reducir el número de combinaciones. Los dos primeros procedimientos están sólo disponibles para la generación de combinaciones de carga, pero no para las combinaciones de resultados.
La primera opción permite el análisis automático de todos los resultados de los casos de carga (esfuerzos internos, deformaciones, etc.) de los elementos seleccionados. Luego, el programa generará solo aquellas combinaciones que incluyen los casos de carga que producen un máximo o mínimo. Además, es posible definir un número máximo de casos de carga relevantes, o se pueden omitir casos de carga haciendo sólo una muy pequeña contribución a los valores máximos y mínimos.
Con la segunda opción es posible hacer que el programa evalúe automáticamente las combinaciones de resultados generadas temporalmente o definidas por el usuario. Entonces, sólo se crearán las combinaciones de carga determinantes.
La tercera posibilidad para reducir el número de combinaciones generadas es clasificar sólo las acciones seleccionadas como acciones predominantes.
Combinaciones de acciones
Las acciones se superponen automáticamente según las expresiones de combinación y se muestran como las llamadas "combinaciones de acciones". Es posible definir qué combinaciones de acciones se utilizarán finalmente para la generación de combinaciones de carga o de resultados. En base a las combinaciones de acciones creadas es posible estimar la manera de cómo van a afectar las normas de combinación al número de combinaciones.
Combinaciones de carga
Los casos de carga contenidos en las combinaciones de cargas se agregan conjuntamente y se calculan posteriormente considerando los factores correspondientes (coeficientes parciales de seguridad y de combinación, coeficientes con respecto a las clases de consecuencia, etc.). Las combinaciones de carga se pueden crear automáticamente en concordancia con las expresiones de combinación siguiendo la norma. El cálculo se puede realizar según la geometría lineal, de segundo orden, o gran deformación o según el análisis postcrítico. Opcionalmente, puede definir si los esfuerzos internos deben estar relacionados con la estructura deformada o no.
Combinaciones de resultados
Primero se calculan los casos de carga incluidos en las combinaciones de resultados. Después, los resultados se superponen teniendo en cuenta los factores correspondientes. En las combinaciones de resultados, puede superponer los resultados de los casos de carga, combinaciones de carga y otras combinaciones de resultados. Los esfuerzos internos se suman por defecto. Sin embargo, existe la opción de una suma cuadrática, que es relevante para el análisis dinámico.
Modificación de rigideces / consideración de deformaciones iniciales
En los casos o combinaciones de carga individuales, existe la opción de modificar las rigideces de los materiales, secciones, apoyos en nudo, en línea y en superficie, así como en las articulaciones en barra y en línea para todas o las barras seleccionadas. Además, es posible considerar deformaciones iniciales de otros casos de carga o combinaciones de carga.
