Více o automatickém vytváření kombinací
Celkový počet: 9

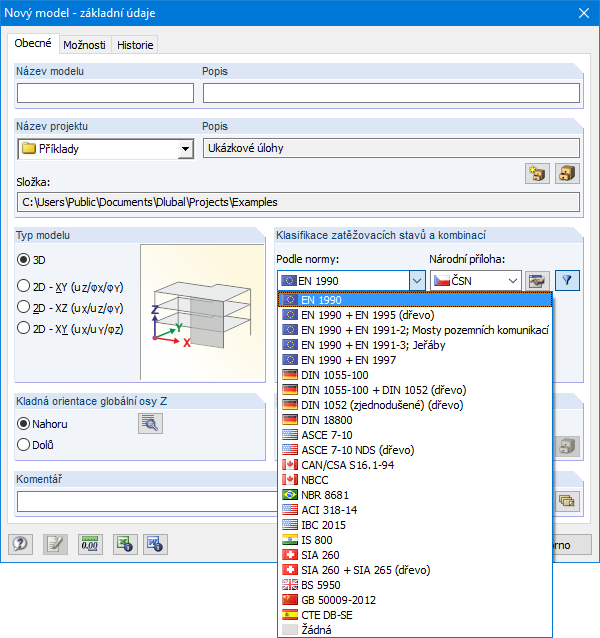

Normy
V základních údajích modelu lze vybírat z řady norem a lze určit, zda se mají kombinace vytvořit automaticky. K dispozici máte následující normy:
-
EN 1990:2002
-
EN 1990 + EN 1995:2004 (Dřevo)
-
EN 1990 + EN 1991-2; Silniční mosty
-
EN 1990 + EN 1991-3; Jeřáby
-
EN 1990 + EN 1997
-
podle DIN 1055-100:2001-03
-
DIN 1055-100 + DIN 1052:2004-08 (dřevo)
-
DIN 1055-100 + DIN 18008 (sklo)
-
DIN 1052 (zjednodušená) (dřevo)
-
DIN 18800:1990
-
ASCE 7‑10
-
ASCE 7-10 NDS (dřevo)
-
ACI 318-14
-
IBC 2015
-
CAN/CSA S 16.1-94:1994
-
NBCC: 2005
-
NBR 8681
-
IS 800:2007
-
SIA 260:2003
-
SIA 260 + SIA 265:2003 (dřevo)
-
BS 5950-1:2000
-
GB 50009-2012
-
CTE DB-SE
Pro evropskou normu EN máte k dispozici následující národní přílohy:
-
DIN EN 1990/NA:2009-05 (Německo)
-
NBN EN 1990 - ANB: 2005 (Belgie)
-
BDS EN 1990:2003/NA:2008 (Bulharsko)
-
DK EN 1990/NA:2007-07 (Dánsko)
-
SFS EN 1990/NA:2005 (Finsko)
-
NF EN 1990/NA:2005/12 (Francie)
-
ELOT EN 1990:2009 (Řecko)
-
UNI EN 1990/NA:2007-07 (Itálie)
-
IS EN 1990:2002 + NP:2010 (Irsko)
-
LVS EN 1990:2003/NA:2010 (Lotyšsko)
-
LST EN 1990/NA:2010-11 (Litva)
-
LU EN 1990/NA:2011-09 (Lucembursko)
-
MS EN 1990:2010 (Malajsie)
-
NEN EN 1990/NA:2006 (Nizozemsko)
- NS EN 1990/NA:2008 (Norsko)
-
ÖNORM EN 1990:2007-02 (Rakousko)
-
NP EN 1990:2009 (Portugalsko)
-
PN EN 1990/NA:2004 (Polsko)
-
SR EN 1990/NA:2006-10 (Rumunsko)
-
SIST EN 1990: 2004/A1:2005 (Slovinsko)
-
SS EN 1990:2008 (Singapur)
-
SS EN 1990/BFS 2010:28 (Švédsko)
-
STN EN 1990/NA:2009-08 (Slovensko)
-
UNE EN 1990 2003 (Španělsko)
-
ČSN EN 1990/NA:2004-03 (Česká republika)
-
BS EN 1990/NA:2004-12 (Velká Británie)
-
TKP EN 1990/NA:2011 (Bělorusko)
-
CYS EN 1990:2002 (Kypr)

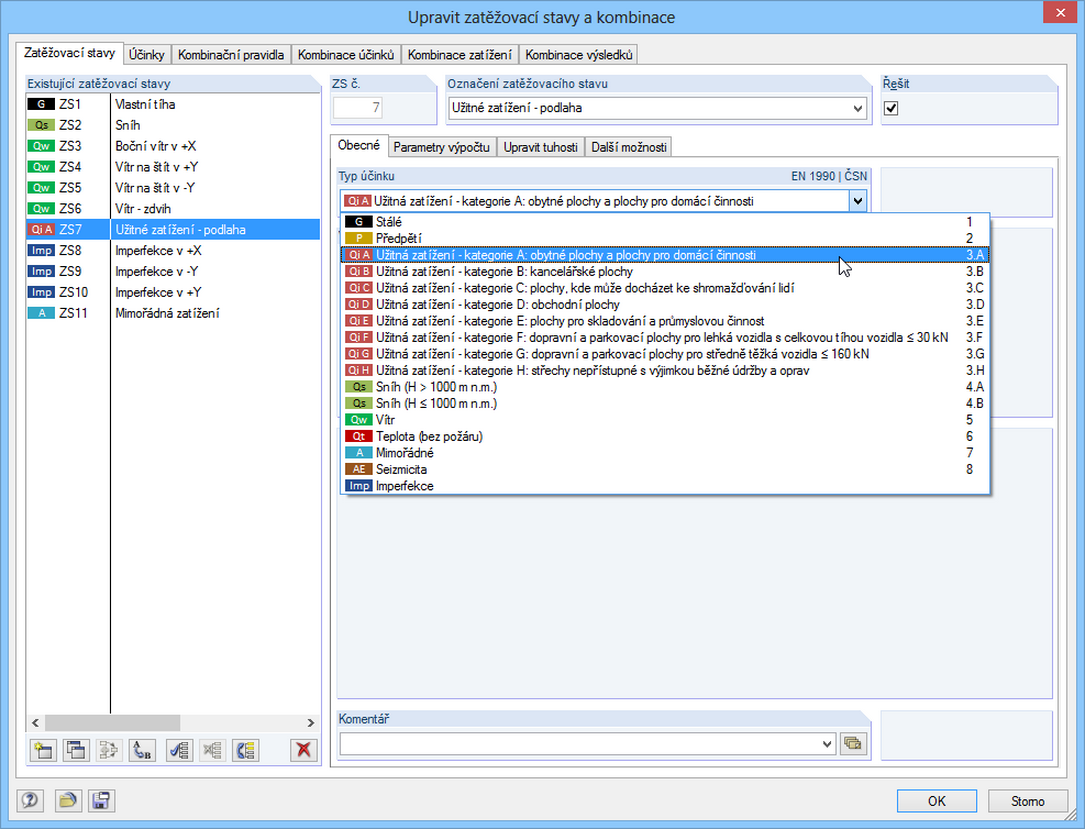

Zatěžovací stavy / Typy účinků
V dialogu 'Upravit zatěžovací stavy a kombinace' lze vytvářet a upravovat zatěžovací stavy a generovat kombinace účinků, zatížení a výsledků. V souladu se zvolenou normou lze jednotlivým zatěžovacím stavům přiřadit různé typy účinků. Pokud přiřadíme k určitému typu účinku několik zatížení, mohou působit současně nebo střídavě (například buď vítr zleva nebo vítr zprava).
Kombinační pravidla
Pro kombinaci účinků v mezním stavu únosnosti a použitelnosti lze vybrat různé návrhové situace podle normy (např. MSÚ (STR/GEO) - stálé/přechodné, MSP - kvazistálé a další).
Dále existuje možnost integrovat imperfekce do kombinace nebo vybrat zatěžovací stavy, které by se neměly kombinovat s jinými zatěžovacími stavy (např. montážní zatížení pro střechu se zatížením sněhem).
Mimořádné návrhové situace
Pokud vyberete návrhovou situaci 'Mimořádná', automaticky se zohlední mimořádné účinky jako zemětřesení, zatížení výbuchem, kolize a další. Při použití německých norem lze automaticky zohlednit 'Severoněmeckou nížinu' výběrem návrhové situace 'Mimořádná - sníh'.

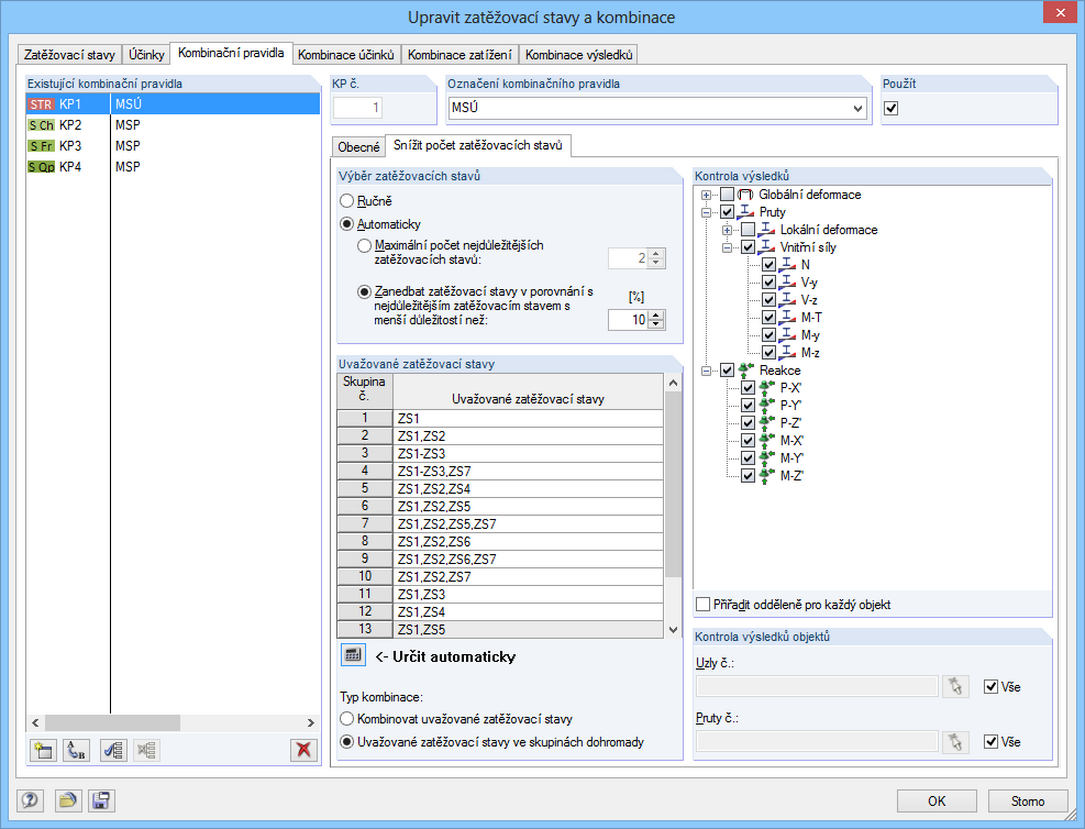

Snížení počtu automaticky vygenerovaných kombinací
Program nabízí tři způsoby jak snížit počet kombinací. První dvě možnosti jsou dostupné pouze při generování kombinací zatížení, nikoliv kombinací výsledků.
První možnost umožňuje automaticky analyzovat všechny výsledky zatěžovacích stavů (vnitřní síly, deformace atd.) vybraných prvků. Program pak vygeneruje pouze takové kombinace, které obsahují zatěžovací stavy s maximem nebo minimem. Kromě toho lze definovat maximální počet příslušných zatěžovacích stavů nebo zanedbat zatěžovací stavy, které jen velmi málo přispívají k maximálním nebo minimálním hodnotám.
V případě druhé možnosti se automaticky vyhodnotí vygenerované dočasné nebo uživatelsky definované kombinace výsledků. Poté se vytvoří pouze rozhodující kombinace zatížení.
Třetí možností snížení počtu vygenerovaných kombinací je klasifikace několika vybraných účinků jako rozhodujících účinků.

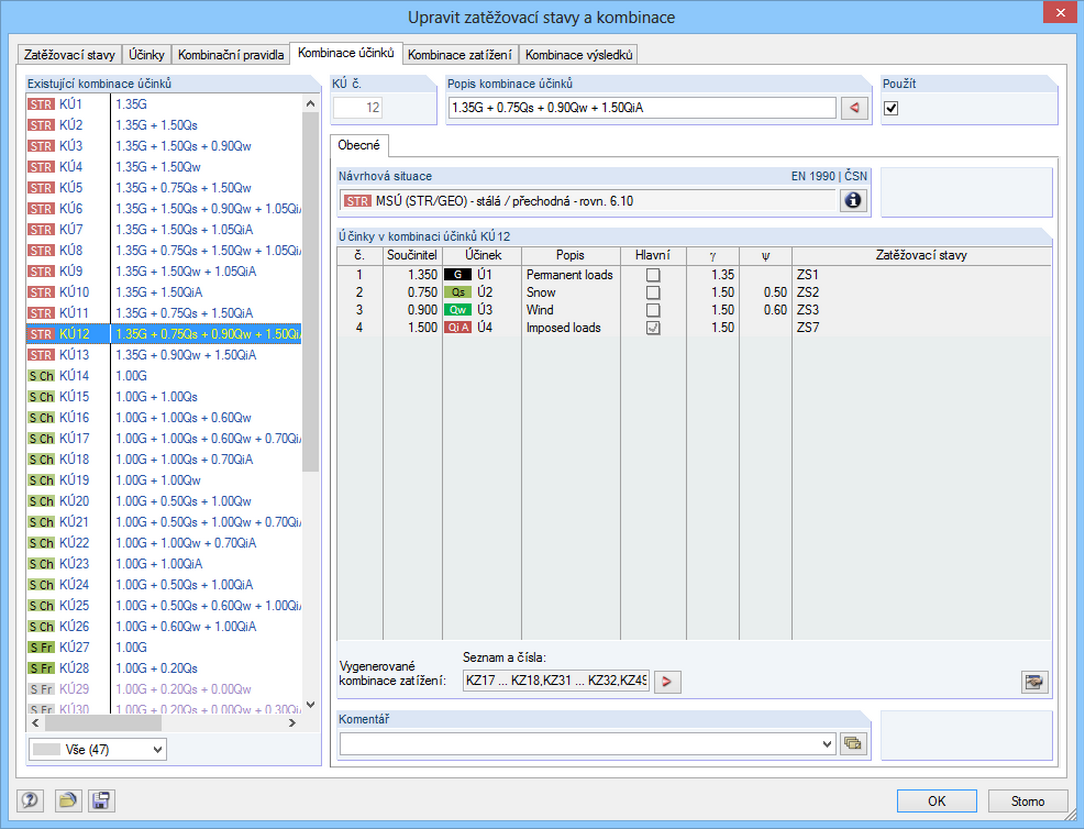

Kombinace účinků
Účinky se automaticky skládají podle kombinačních pravidel a vykazují se jako takzvané „kombinace účinků“. Je možné určit, které kombinace účinků se nakonec použijí pro generování kombinací zatížení nebo kombinací výsledků. Na základě vygenerovaných kombinací účinků lze také odhadnout, jak kombinační pravidla ovlivní počet kombinací.

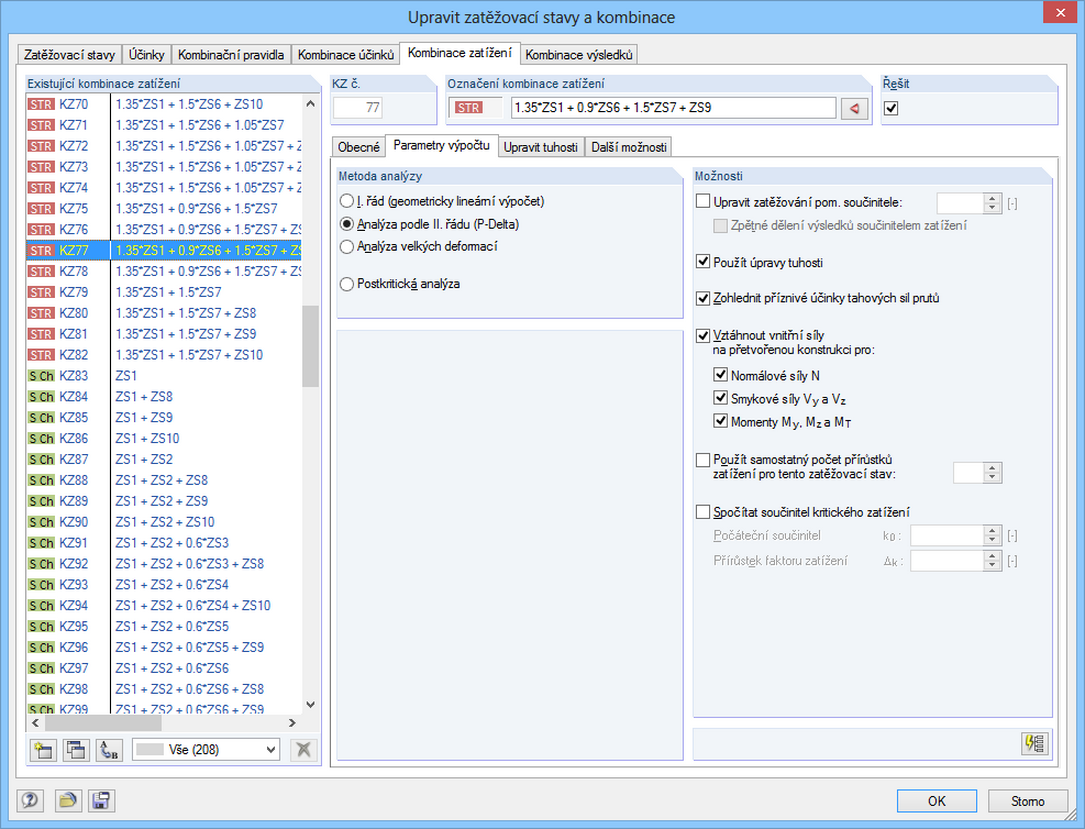

Kombinace zatížení
V kombinacích zatížení se sečtou vybrané zatěžovací stavy se zohledněním příslušných součinitelů (dílčí součinitele spolehlivosti a kombinační součinitele, součinitele pro třídy následků atd.) a následně se počítají. Kombinace zatížení se mohou vytvořit automaticky podle kombinačních pravidel dané normy. Výpočet lze provést podle teorie I., II. s velkou deformací nebo podle postkritické analýzy. Volitelně lze například vybrat, zda se mají vnitřní síly vztahovat k deformované nebo nedeformované konstrukci.

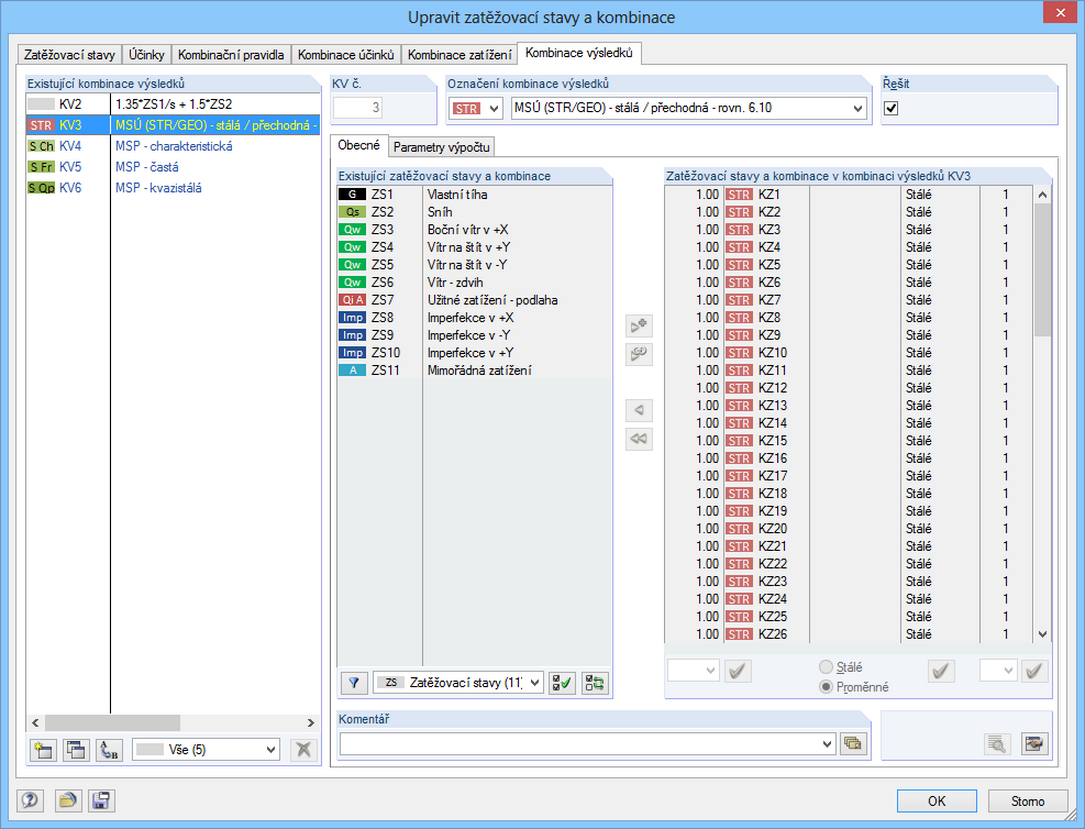

Kombinace výsledků
V kombinacích výsledků se nejprve spočítají vybrané zatěžovací stavy. Poté se výsledky superponují s ohledem na příslušné součinitele. V kombinacích výsledků lze superponovat výsledky zatěžovacích stavů, kombinací zatížení a dalších kombinací výsledků. Vnitřní síly se sečtou standardním způsobem, avšak program nabízí také možnost kvadratické superpozice, která je důležitá pro dynamické analýzy.

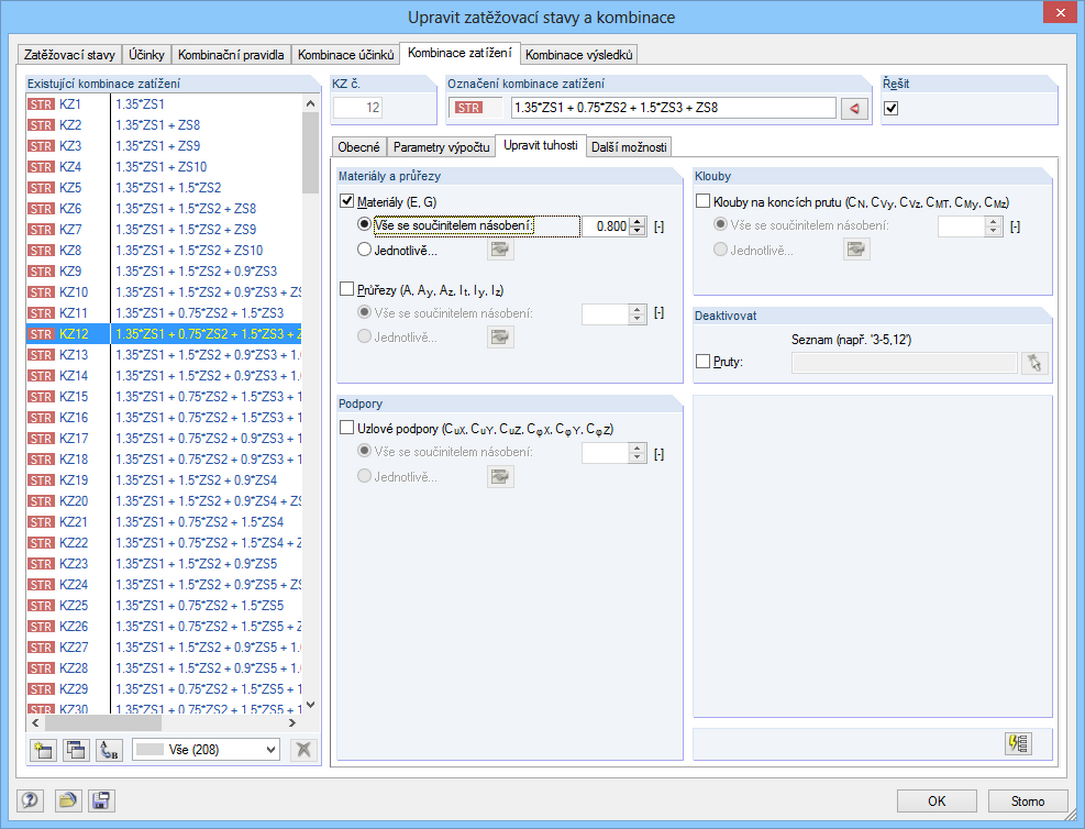

Úpravy tuhostí / zohlednění počátečních deformací
V jednotlivých zatěžovacích stavech nebo kombinacích zatížení je možné pro všechny nebo jen vybrané pruty upravit tuhosti materiálů, průřezů, uzlových, liniových a plošných podpor a také kloubů na konci prutů a liniových kloubů. Kromě toho lze uvažovat počáteční deformace z jiných zatěžovacích stavů nebo kombinací zatížení.
