Rychlé a snadné generování zatížení
Celkový počet: 6
Generátor zatížení sněhem
Generátor zatížení sněhem může generovat zatížení sněhem jako zatížení na prut nebo na plochu.
Přitom lze zohlednit přídavná zatížení sněhem jako sněhové návěje, sněhové převisy nebo zachytávače sněhu.
K dispozici máte následující normy:
-
1991-1-4 (včetně národních příloh)
-
DIN 1055-5
-
CTE DB-SE-AE
-
ASCE/SEI 7-16

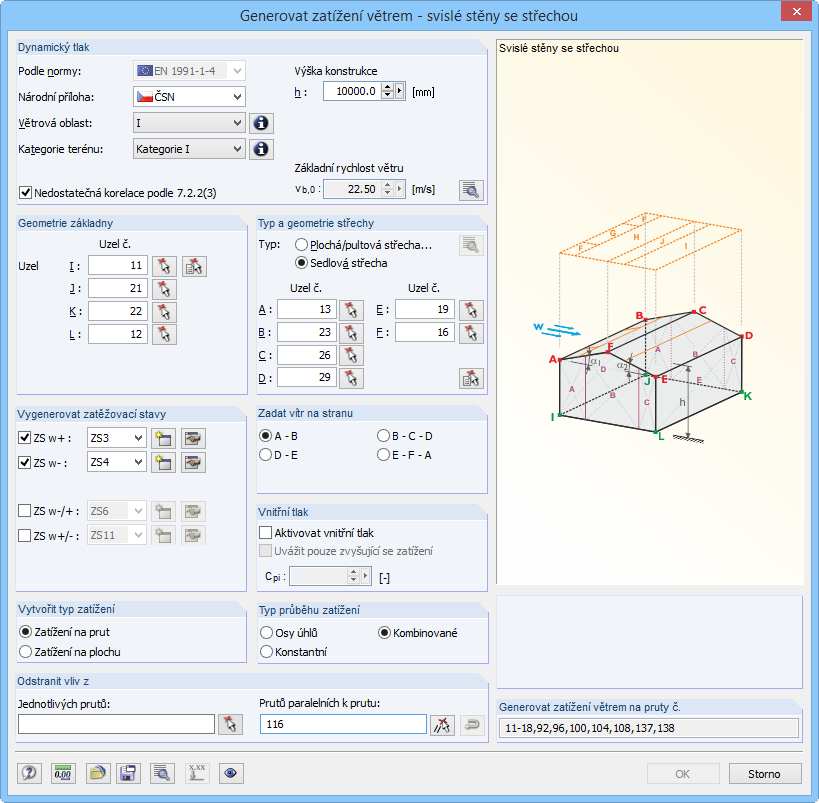

Generátor zatížení větrem
Zatížení větrem lze automaticky generovat jako prutová nebo plošná zatížení působící na následující konstrukční prvky (s možností aktivovat vnitřní tlak u otevřených budov):
- Svislé stěny
- Ploché střechy
- Pultové střechy
- Sedlové/korýtkové střechy
- svislé stěny se střechou
K dispozici máte následující normy:
-
1991-1-4 (včetně národních příloh)
-
DIN 1055-4
-
CTE DB-SE-AE
-
ASCE/SEI 7-16
Generování zatížení na pruty/linie z plošných zatížení
Plošná zatížení lze automaticky převést na zatížení na pruty nebo linie. K dispozici jsou tři možnosti:
- Zatížení na pruty z plošného zatížení prostřednictvím roviny
- Zatížení na pruty z plošného zatížení pomocí buněk
- Liniová zatížení z plošných zatížení otvorů
V případě převodu plošného zatížení na zatížení na pruty je třeba zadat rovinu pomocí rohových uzlů, případně je třeba vybrat v grafickém okně příslušné buňky. Plošné zatížení lze aplikovat na celou plochu anebo případně pouze na účinnou plochu prutů nebo na její průmět.
Pro funkci 'Zatížení na linii z plošného zatížení na otvory' se vyberou příslušné otvory.
Online manuál programu RFEM | Zatížení na pruty z plošného zatížení pomocí roviny
Generování zatížení na pruty z volného zatížení na linii
U čistě prutových modelů jako například nosníkových roštů lze definovat volná liniová zatížení (například od pásových dopravníků) a převést je na zatížení na pruty.
Více informací

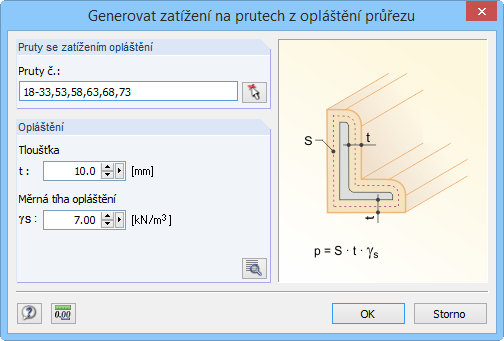

Generování zatížení na pruty ze zatížení pláštěm průřezu
Ze zatížení pláštěm průřezu například při zatížení námrazou, při vrstvení a podobně lze generovat zatížení na pruty.
Je přitom třeba zadat pouze tloušťku a měrnou tíhu opláštění.
Manuál k programu RFEM 5

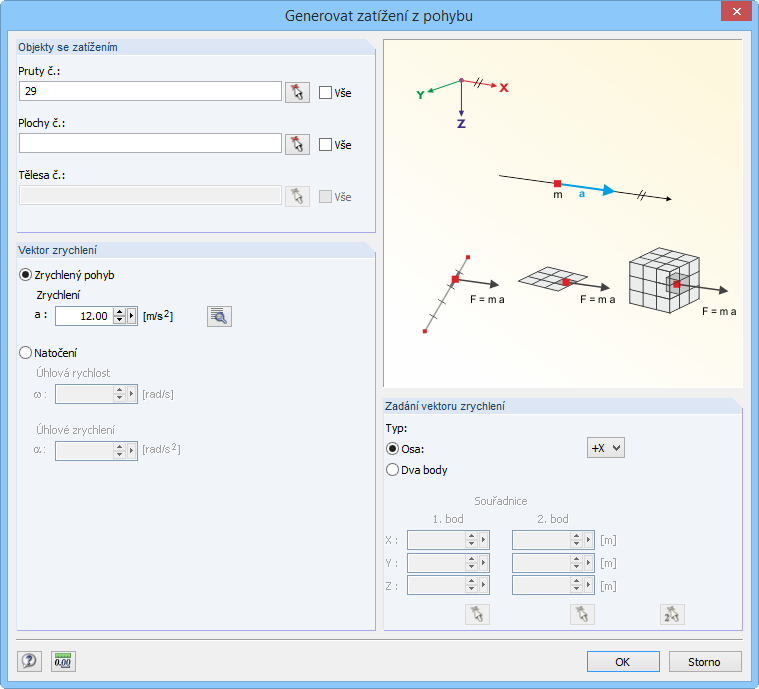

Generování zatížení ze zrychleného pohybu
Tento generátor vytváří zatížení jako výsledek zrychlení nebo rotace (např. od věžových jeřábů), které působí na určité objekty v modelu.
Hmota se přitom stanoví na základě vlastní tíhy.
Více informací
