Génération simple et rapide des charges
Nombre total d'articles : 6
Générateur de charges de neige
Le générateur de charges de neige peut générer des charges de neige sous forme de charges de barre ou de charges surfaciques.
Des charges de neige additionnelles telles que les charges de neige accumulées, les charges de neige en débord de toiture et les barres à neige peuvent également être prises en compte.
Les normes suivantes sont disponibles :
-
EN 1991-1-3 (Annexes Nationales incluses)
-
DIN 1055-5
-
CTE DB-SE-AE
-
ASCE/SEI 7-16

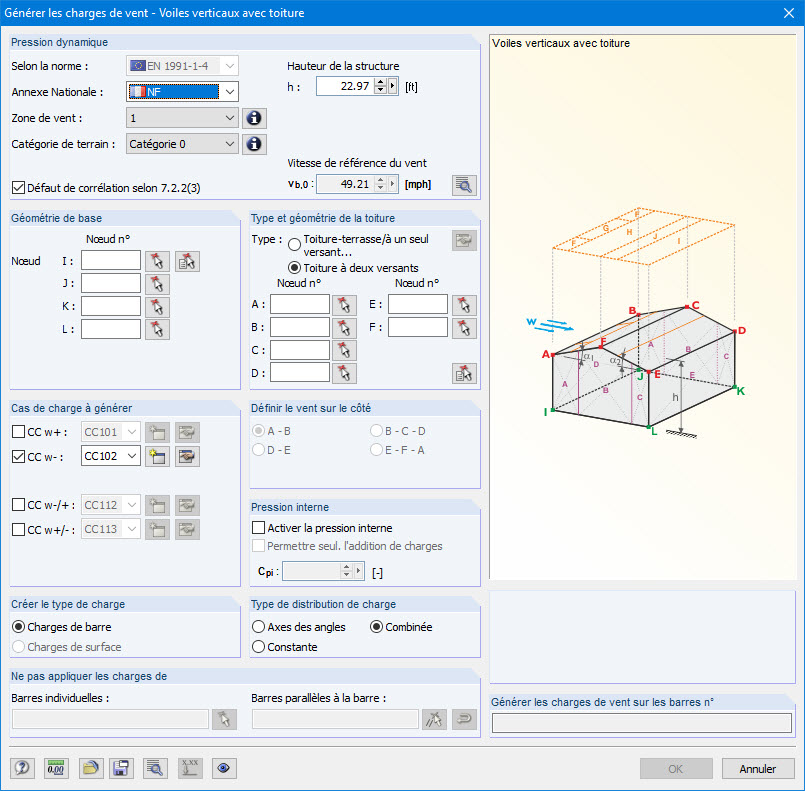

Générateur de charges de vent
Les charges de vent peuvent être automatiquement générées sous forme de charges de barre ou de charges surfaciques sur les composants structuraux suivants (la pression interne de bâtiments ouverts est également disponible en option) :
- Voiles verticaux
- Toiture-terrasse
- Toiture à un seul versant
- Toitures à deux versants
- Voiles verticaux avec toiture
Les normes suivantes sont disponibles :
-
EN 1991-1-3 (Annexes Nationales incluses)
-
DIN 1055-4
-
CTE DB-SE-AE
-
ASCE/SEI 7-16
Génération de charges surfaciques en charges de barre/linéiques
Les charges surfaciques peuvent être converties automatiquement en charges de barre ou en charges linéiques. Cette opération peut être effectuée de trois manières différentes :
- Charges de barre à partir de charges surfaciques à l'aide du plan
- Charge surfacique en charges de barre à l'aide des cellules
- Charges linéiques à partir des charges surfaciques sur les ouvertures
Pour les charges de barre basées sur des charges surfaciques, un plan doit être défini par les nœuds de coin ou les cellules doivent être sélectionnées dans le graphique. Les charges surfaciques peuvent être appliquées à la surface entière ou uniquement à la surface de barre efficace ou projetée.
Les ouvertures adéquates doivent être sélectionnées pour pouvoir utiliser la fonction 'Charges linéiques à partir des charges surfaciques sur les ouvertures'.
Manuel en ligne RFEM | Charges de barre à partir de charges surfaciques à l'aide d'un plan

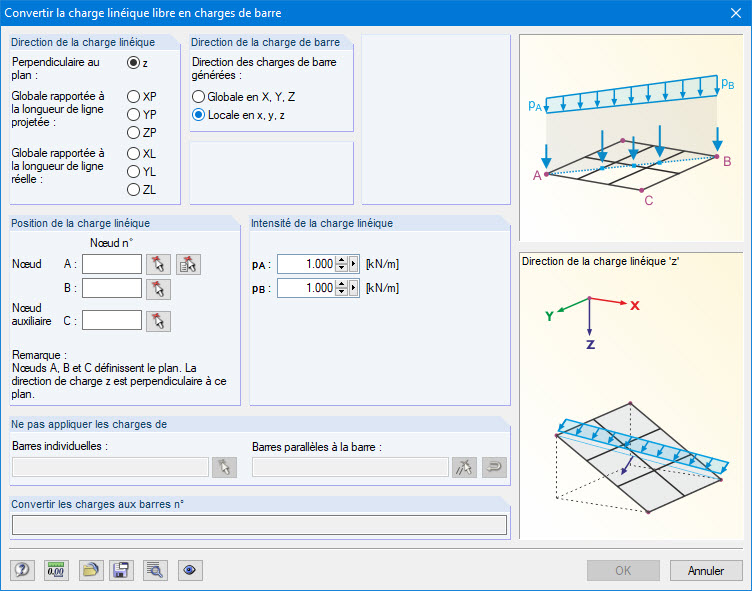

Génération de charges de barre à partir de charges linéiques libres
Pour les modèles de barre purs tels que les grilles, vous pouvez définir des charges linéiques libres (par exemple des bandes transporteuses) et les transférer proportionnellement aux barres.
Plus d'informations

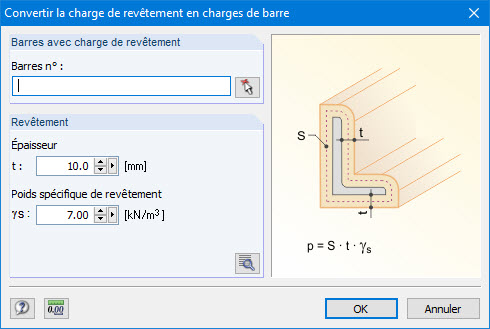

Génération des charges de barre à partir du revêtement
Il est possible de générer les charges de revêtement telles que les charges de glace sous forme de charges de barre.
Il vous suffit de définir l'épaisseur et le poids du revêtement.
Manuel de RFEM 5
Génération de charges à partir d'un mouvement accéléré
Le générateur crée des charges résultant d'une accélération ou d'une rotation et qui agissent sur certains objets du modèle.
La masse est déterminée à partir du poids propre.
Plus d'informations
