Outils utiles pour la génération rapide de structures
Nombre total d'articles : 14
Bibliothèques de sections et de matériaux avec les favoris
Les bibliothèques complètes de sections et de matériaux facilitent la modélisation des éléments de plaques et de coques. Ces bases de données peuvent être filtrées et étendues à l'aide d'entrées définies par l'utilisateur. Des sections provenant de SHAPE-THIN et SHAPE-MASSIVE peuvent également être importées et calculées.
Sections composées et hybrides
Vous pouvez définir des sections en bois composées, par exemple des poutres en U, en T, en I et en caisson. Les connexions des éléments individuels peuvent être rigides ou articulées. Vous pouvez également sélectionner une section hybride : différents matériaux peuvent en effet être assignés aux sections individuelles dans le sous-menu de section correspondant.

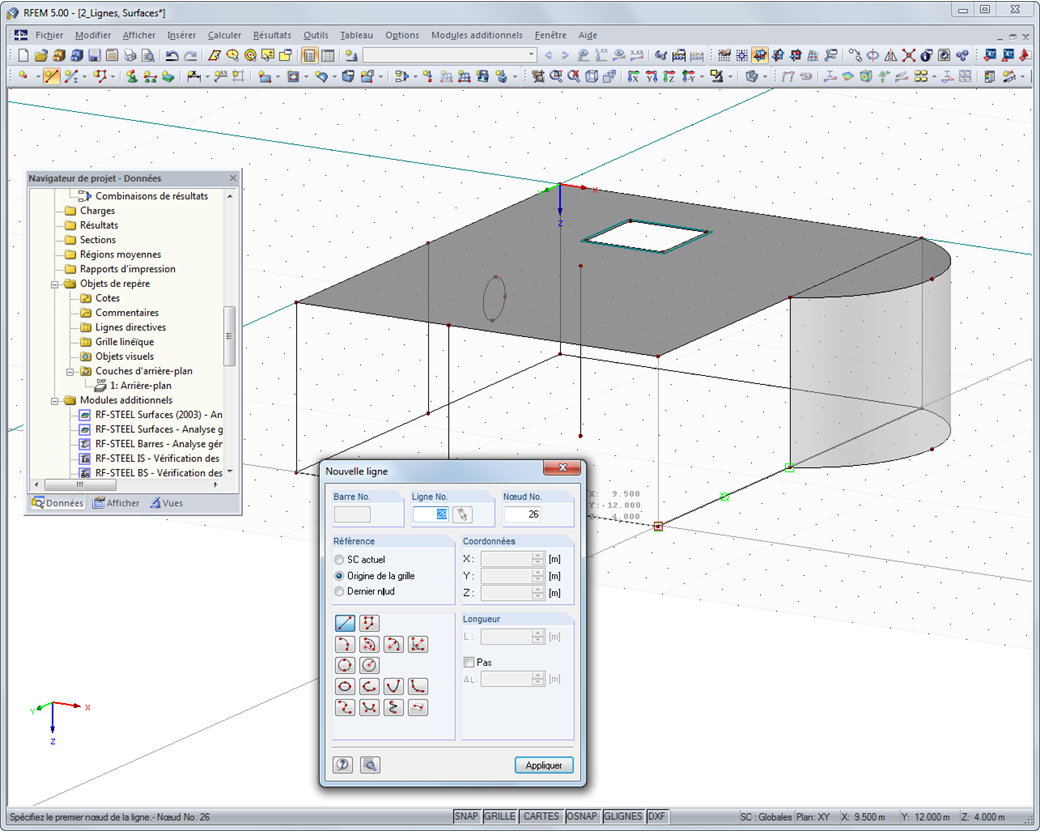

Ajout de couches
Les outils comme accrochage des objets, grilles de travail définies par l’utilisateur et lignes directrices vous aident à insérer graphiquement les données de structure. Les fichiers DXF peuvent être importés comme modèles de ligne ou bien utilisés comme une couche dans l’arrière-plan afin que vous puissiez bénéficier directement des points d’accrochage spécifiques.
Outils utiles de génération
Les outils de génération facilitent l’entrée des modèles paramétriques comme des portiques, des halls, des treillis, des escaliers en spirale, des arcs ou des toitures. En complément, beaucoup de générateurs permettent la création des cas de charge et des chargements résultants du poids, de la neige et du vent.

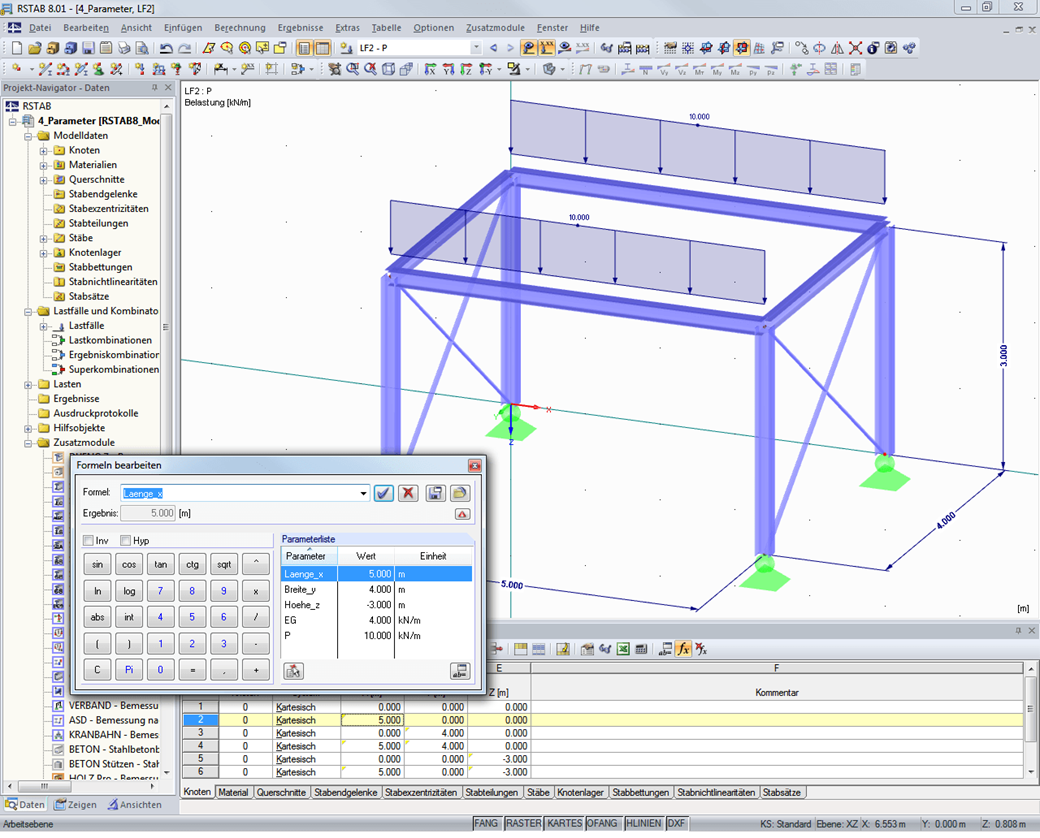

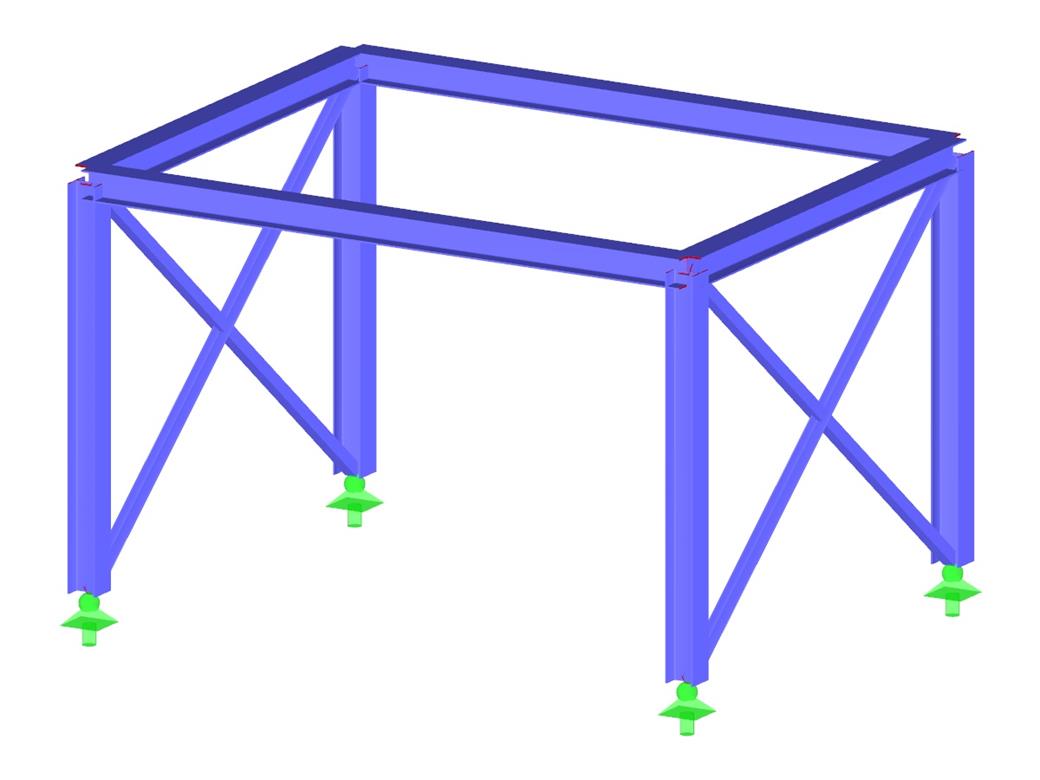

Entrées paramétriques optionnelles
Pour travailler efficacement sur des structures récurrentes, il est recommandé d'utiliser des entrées paramétriques. Elles peuvent être combinées avec des lignes directrices, paramétrables elles aussi. Les structures peuvent être créées selon certains paramètres et adaptées à chaque nouvelle situation en modifiant ceux-ci.

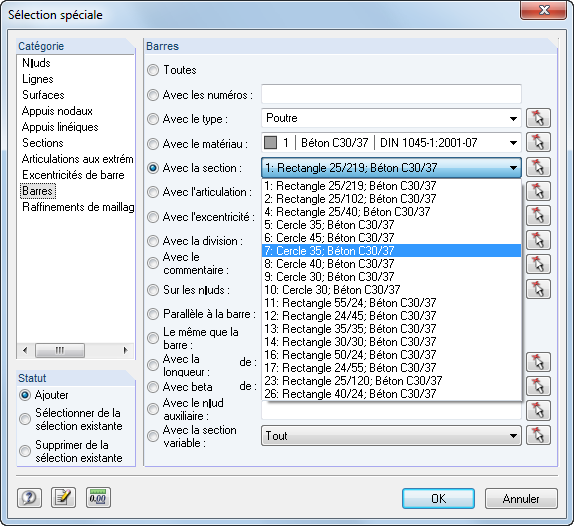

Sélection facile pour certaines catégories
Il y a des boutons différents accessibles pour modifier directement la perspective et le plan de travail. A l’aide de zoom, rotation et déplacement de la structure, vous pouvez déterminer la vue appropriée rapidement. Vues partielles représentent clairement les parties spécifiques de la structure. Les objets inactifs peuvent être faits transparents dans l’arrière-plan. Il est possible de regrouper facilement des objets à l’aide de la sélection des éléments structurels selon les critères spéciaux.
Entrées facilitées
Les structures sont entrées sous forme de modèles 1D, 2D ou 3D. Les types de barre (poutres, treillis, barre de traction, etc.) facilitent la définition des propriétés des barres. Pour la modélisation des surfaces, RFEM fournit, par exemple, les types Standard, Orthotrope, Verre, Laminé, Rigide, Membrane, etc.
De plus, RFEM a le choix entre les modèles de matériau Isotrope linéairement élastique, Isotrope plastique 1D/2D/3D, Isotrope élastique non linéaire 1D/2D/3D, Orthotrope élastique 2D/3D, Orthotrope plastique 2D/3D (Tsai-Wu 2D/3D), et Isotrope thermique -élastique, Maçonnerie isotrope 2D et Endommagement isotrope 2D/3D.
Non-linéarités de barre et d'appui

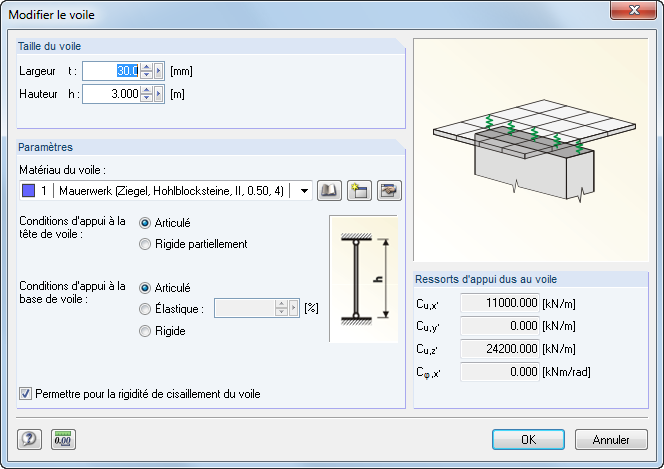

Vous pouvez définir des non-linéarités telles que le fluage, la friction, la rupture, le glissement, etc. pour les articulations de barre et les appuis. Des boîtes de dialogue spécifiques sont disponibles pour la détermination des rigidités de ressort des poteaux et des voiles en fonction des propriétés géométriques.
Propriétés diverses des barres et des surfaces

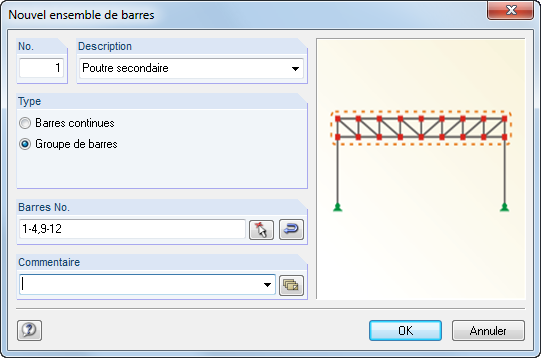

Les barres peuvent être disposées de manière excentrée, supportées par des fondations élastiques ou bien être définies comme des couplages rigides. Les ensembles de barres facilitent la répartition des charges sur plusieurs barres.
Dans RFEM, vous pouvez également définir les excentrements des surfaces. Dans ce logiciel, il est possible de transformer des charges nodales et linéaires en charges surfaciques, mais également de diviser les surfaces en composants surfaciques et les barres en surfaces.

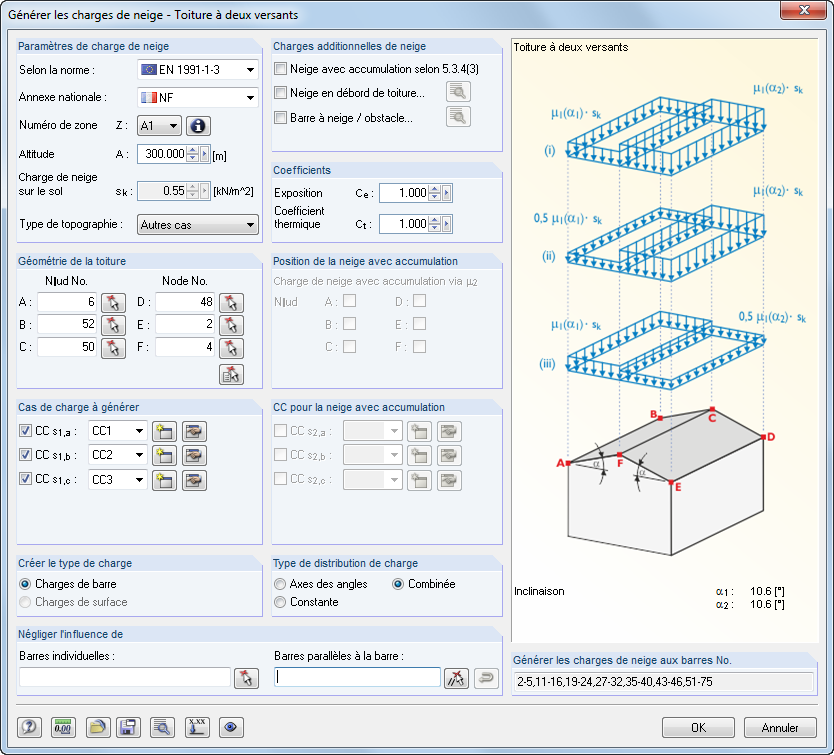

Génération des charges de vent et de neige selon l'Eurocode
Pour les ossatures, il est mis à votre disposition des générateurs de charges dues au vent selon la norme EN 1991-1-4 et EN 1991-1-3 pour les charges de neige. Les cas de charge sont générés en fonction de la forme de la toiture. Un autre générateur créé des charges d'enroulement (glace). Les combinaisons de charges récurrentes peuvent être sauvegardées en tant que schèmes.

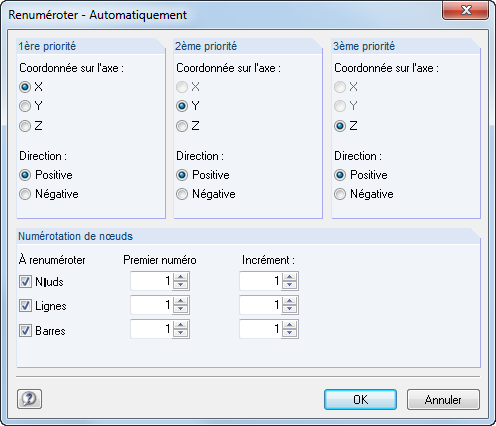

Option pour renuméroter automatiquement des objets
La numérotation des éléments de structure, comme les nœuds et les barres, peut ultérieurement être ajustée. Les éléments peuvent aussi être automatiquement renumérotés selon les priorités sélectionnées (directions des axes).
Contrôle simple du modèle

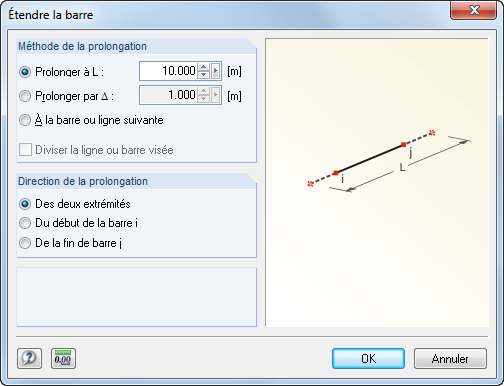

Les barres peuvent être élargies ou divisées graphiquement. La vérification du modèle détecte rapidement les erreurs d'entrée telles que des nœuds identiques ou des barres en double puis les supprime. Les barres croisées peuvent être connectées automatiquement lors de l'entrée de données. La fonction de mesure permet la détermination des longueurs et des angles de barre et de surface (dans RFEM uniquement).
Variété de types de charge

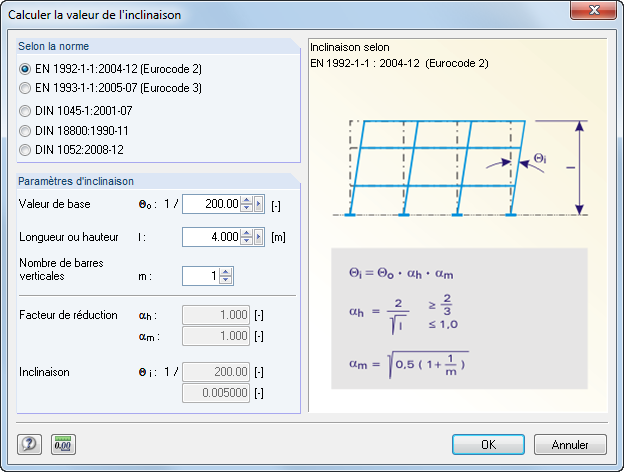

Différents types de charge sont disponibles pour les charges de barre et de surface (force, moment, température, imperfection en arc, etc.). Les charges de barre peuvent être assignées aux barres, aux ensembles de barres et aux listes de barres. En cas d'imperfections, le défaut d'aplomb et l'imperfection en arc peuvent être déterminés selon l'Eurocode ou la norme américaine ANSI/AISC 360.

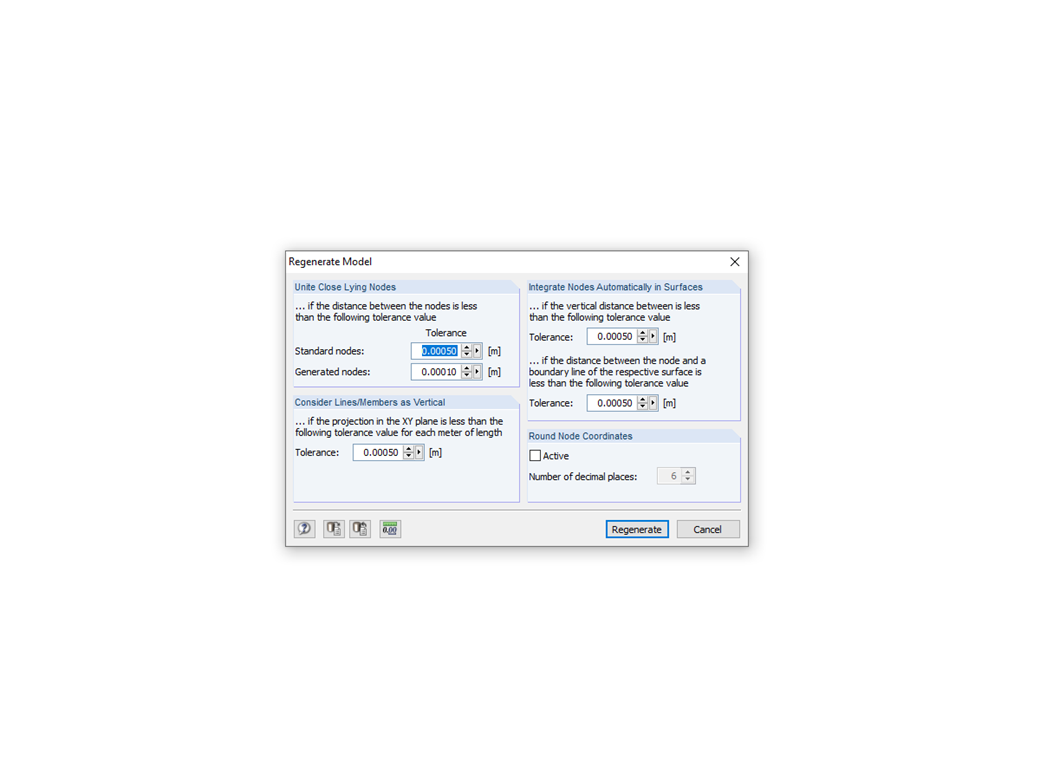

Possibilité de regenération de modèle
Vous pouvez modifier la structure dans le rendu actif. La fonction {$>Régénérer le modèle' peut vous aider à corriger de petits écarts des coordonnées de nœud.
