Ferramentas úteis para a geração rápida de estruturas
Total de itens: 14
Biblioteca de secções e materiais com lista de favoritos
As bibliotecas abrangentes de secções e materiais facilitam a modelação de estruturas de superfícies e pórticos. As bases de dados podem ser filtradas e completadas através das entradas definidas pelo utilizador. As secções especiais geradas no SHAPE-THIN e SHAPE-MASSIVE podem também ser importadas e calculadas.
Secções compostas e híbridas

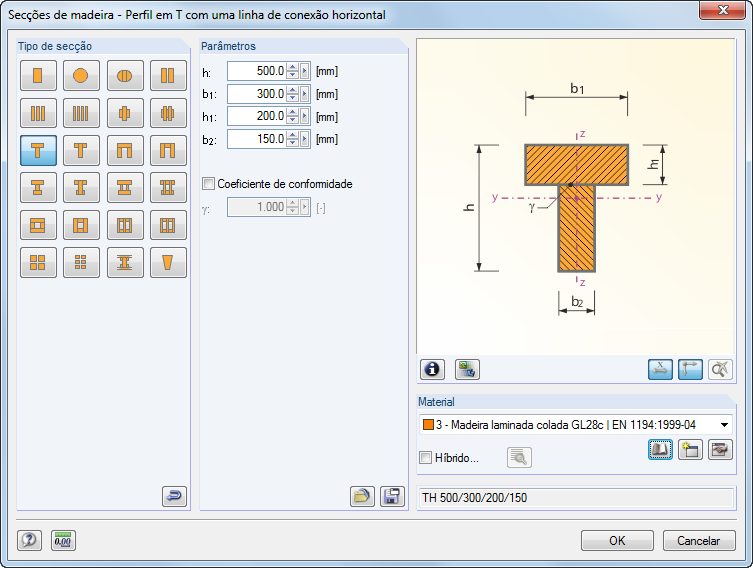

Pode definir secções de madeira compostas, por exemplo, em U, T, I e vigas em caixão. Os elementos singulares estão unidos por ligações rígidas ou semirrígidas. Além disso, existe a possibilidade de selecionar uma secção híbrida. Numa caixa de diálogo separada, podem ser atribuídos diferentes materiais a partes individuais das secções.
Trabalhar com camadas

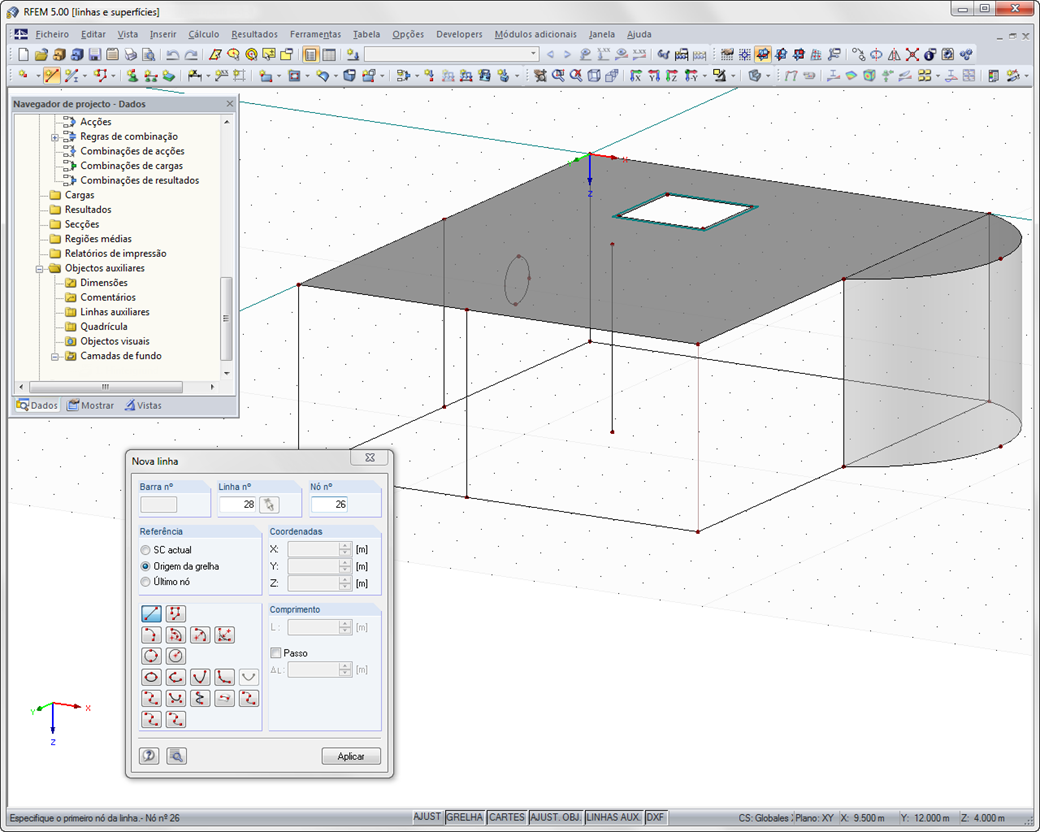

As ferramentas, tais como ajustar objeto, grelhas de entrada e linhas auxiliares definidas pelo utilizador, facilitam a entrada gráfica de dados estruturais. Os ficheiros DXF podem ser importados como modelo de linhas ou ser utilizados como camada de fundo para tirar proveito de pontos ajustados de forma específica.
Ferramentas úteis para a geração

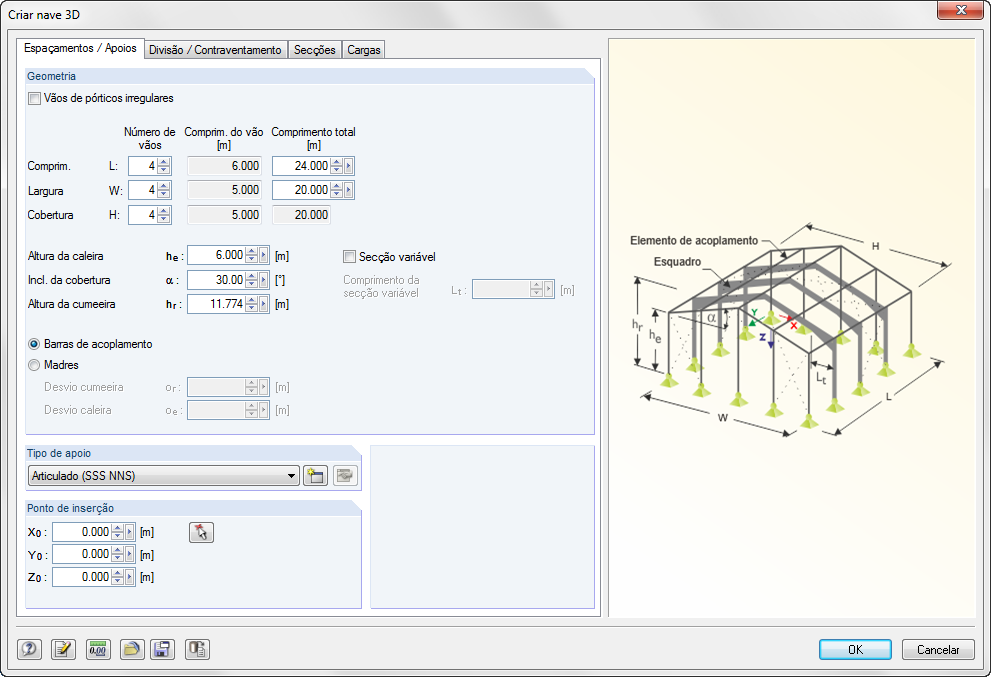

As ferramentas para a geração facilitam a entrada de modelos paramétricos, tais como pórticos, naves, vigas treliçadas, escadas em caracol, arcos ou coberturas. Além disso, muitos geradores permitem a criação de casos de carga e carregamentos resultantes do peso, neve e vento.
Entrada paramétrica opcional

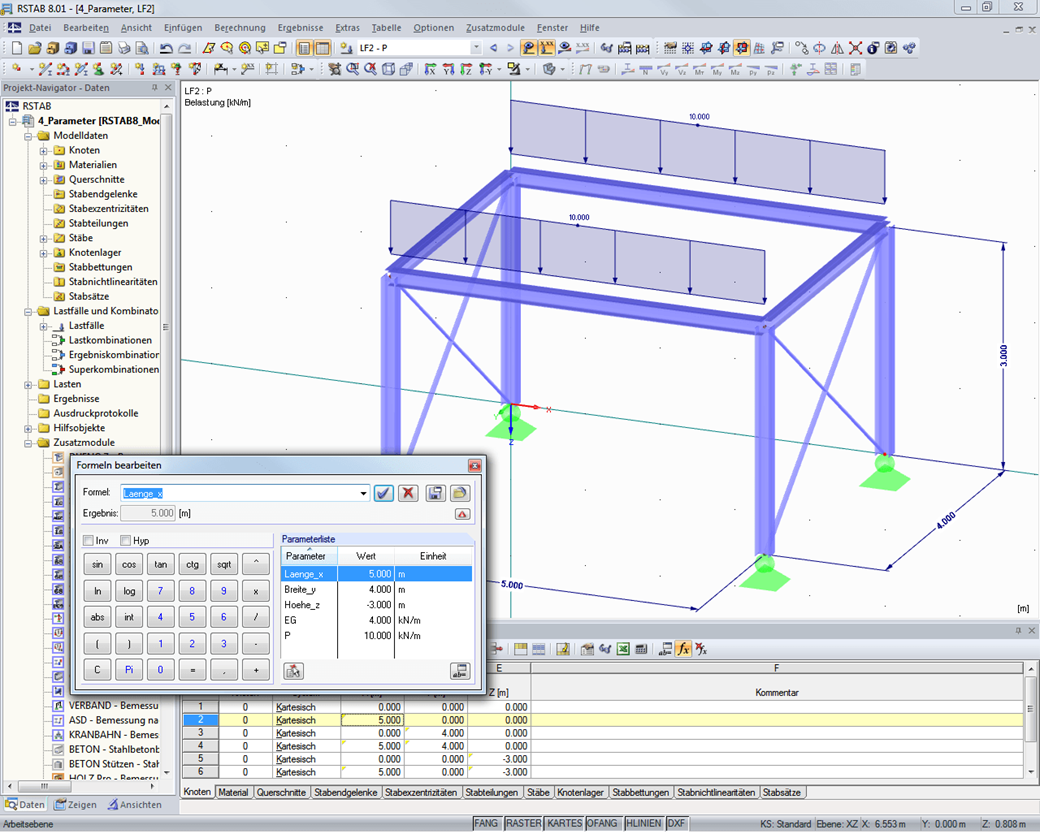

Para trabalhar com sistemas estruturais recorrentes de forma eficiente, é possível utilizar a entrada parametrizada, que pode ser combinada com a técnica de linha auxiliar parametrizável. Utilizando esta abordagem, as estruturas são criadas em função de determinados parâmetros e podem ser ajustadas a diferentes situações através da alteração desses parâmetros.
Seleção simples de acordo com determinadas categorias

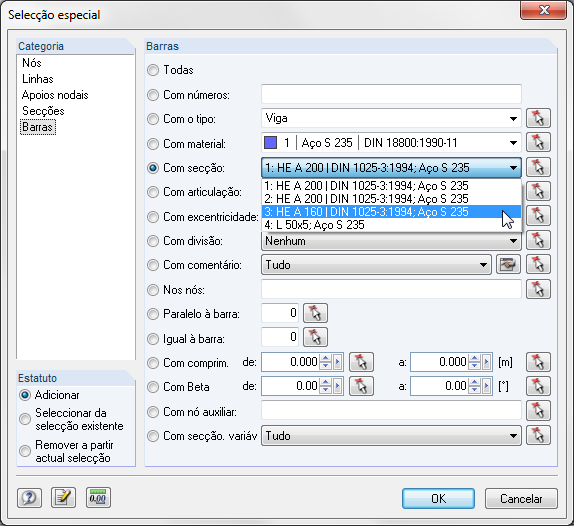

Existem vários botões para mudar a perspetiva e o plano de trabalho diretamente. Através de zoom, rotação e deslocamento da estrutura, o utilizador pode definir rapidamente a vista adequada. As vistas parciais contribuem para uma representação clara de partes específicas da estrutura. Os objetos não ativos podem ser representados a transparente no plano de fundo. Selecionando os elementos estruturais de acordo com critérios especiais é possível agrupar os objetos facilmente.
Introdução simples de modelos
As estruturas são introduzidas como modelos 1D, 2D ou 3D. Os tipos de barra como vigas, treliças ou tirantes facilitam a definição de propriedades de barra. Para modelar superfícies, o RFEM providencia, por exemplo, os tipos Padrão, Ortotrópico, Vidro, Laminado, Rígido, Membrana etc.

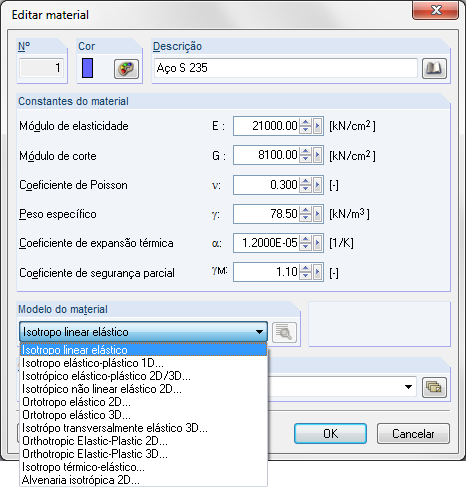

Além disso, o RFEM pode seleccionar entre os modelos de material Isotrópico linear elástico, Isotrópico plástico 1D/2D/3D, Isotrópico não linear elástico 1D/2D/3D, Ortotrópico elástico 2D/3D, Ortotrópico plástico 2D/3D (Tsai-Wu 2D/3D), e Isotrópico Termó-elástico, Alvenaria Isotrópica 2D e Dano Isotrópico 2D/3D.
Não linearidades de barras e apoios
Pode especificar não linearidades, tais como cedência, atrito, rasgamento, deslizamento, etc. para articulações de barra e apoios. Alem disso, existem caixas de diálogo especiais para determinar a rigidez da mola de pilares e paredes com base nas especificações geométricas.
Propriedades variáveis de barras e superfícies
As barras podem ser dispostas excentricamente, apoiadas por fundações elásticas ou definidas como ligações rígidas. Os conjuntos de barras facilitam a aplicação de cargas em várias barras.
No RFEM é também possível definir excentricidades em superfícies. Aqui é também possível transformar cargas de nós e linhas em cargas de superfícies. As superfícies podem ainda ser decompostas em superfícies parciais e as barras decompostas em superfícies.
Geração de cargas de vento e neve de acordo com o Eurocódigo
Para modelar pórticos estão disponíveis geradores de carga para criação de cargas de vento segundo EN 1991-1-4 e cargas de neve segundo EN 1991-1-3. Os casos de carga são gerados em função da forma da cobertura. Um outro gerador cria cargas de revestimento (gelo). As combinações de carga recorrentes podem ser guardadas como modelo.
Opção de renumeração automática dos objetos

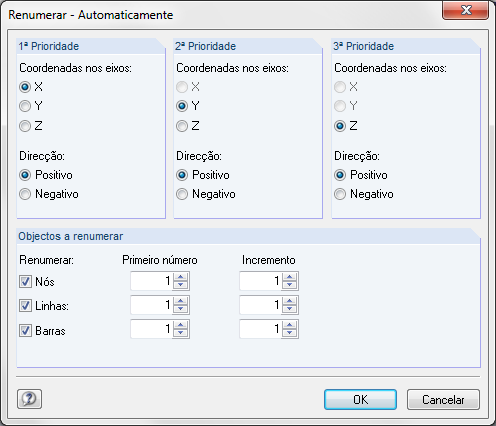

A numeração dos objetos estruturais como, por exemplo, nós ou barras, pode ser ajustada posteriormente, sendo possível renumerar os objetos automaticamente, de acordo com as prioridades selecionadas (direção dos eixos).
Verificação simples do modelo

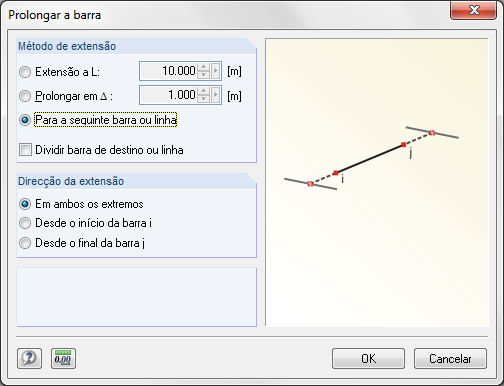

As barras podem ser alongadas ou divididas graficamente. A verificação do modelo deteta rapidamente erros de entrada, como nós idênticos ou barras duplas, e elimina-os. As barras que se intersetam podem ser ligadas automaticamente durante a entrada de dados. A função de medição permite a determinação de comprimentos e ângulos em barras e, no RFEM, também em superfícies.
Vários tipos de carga
Para cargas de barra e superfície, estão disponíveis vários tipos de carga (força, momento, temperatura, curvatura inicial etc.) As cargas de barra podem ser atribuídas a barras, conjuntos de barras e listas de barras. Para imperfeições, o RFEM permite a determinação de inclinações e curvaturas iniciais de acordo com o Eurocódigo e a norma americana ANSI/AISC 360.
Opção de regeneração do modelo
A estrutura pode ser editada numa representação ativa. A função 'Regenerar modelo' pode ajudá-lo a corrigir pequenos desvios de coordenadas de nós.
