Representação colorida dos esforços internos

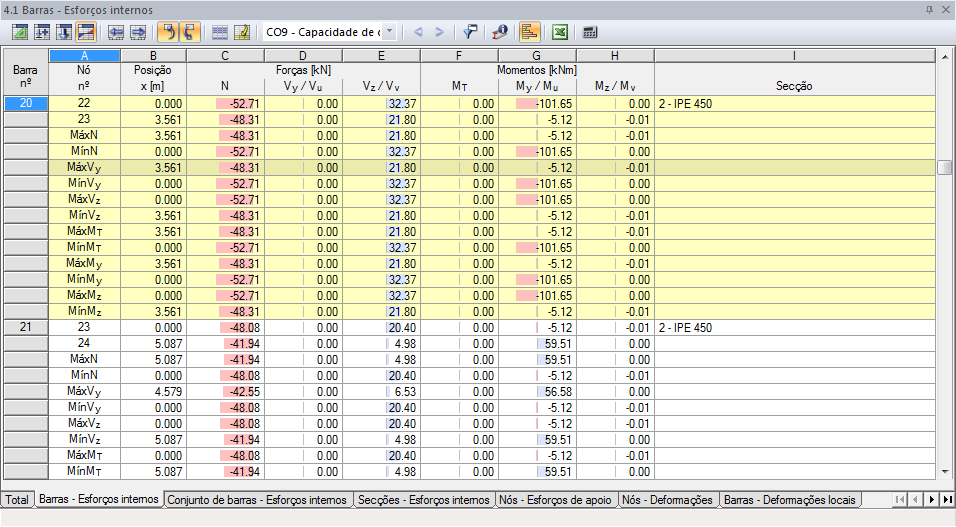

As tabelas de resultados representam a cores os esforços internos positivos ou negativos existentes e qual a relação com os valores extremos. Nas tabelas de resultados dos módulos de dimensionamento, os respetivos graus de utilização são expressos através de cores. Desta forma, as posições de dimensionamento determinantes ficam imediatamente visíveis.
Diagramas de resultados

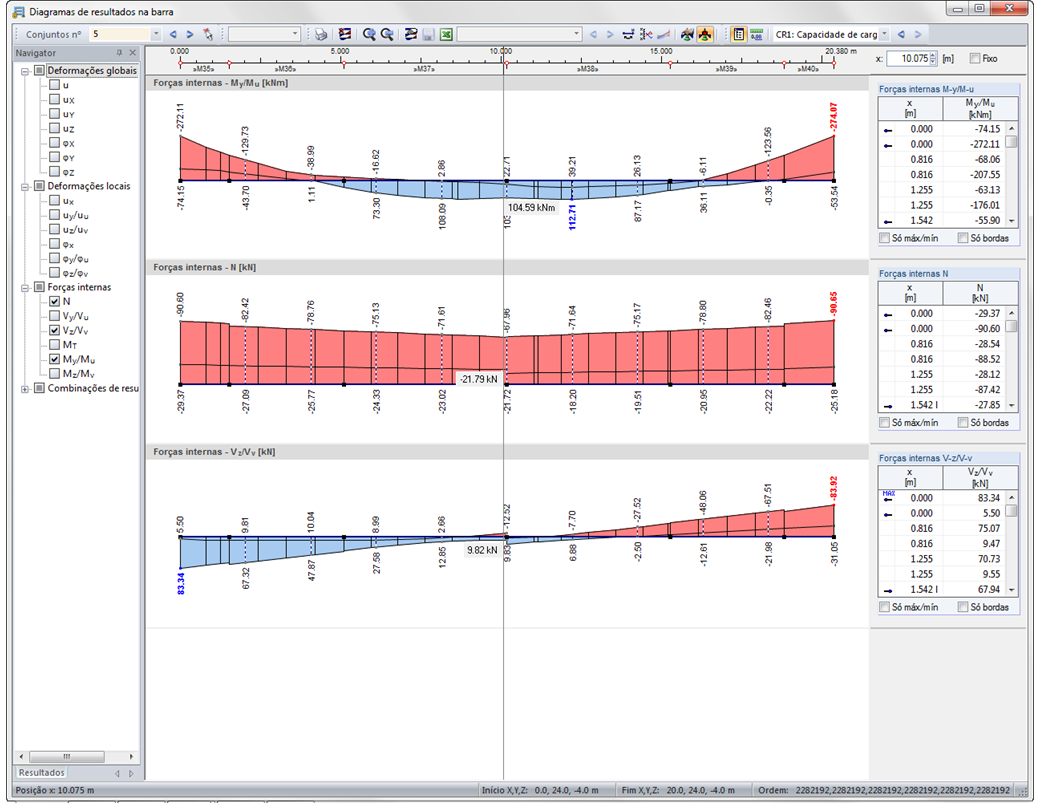

Os diagramas de resultados de barras, superfícies e apoios podem ser configurados livremente. É possível definir zonas de suavização com valores médios ou, de acordo com as necessidades, mostrar e ocultar os diagramas de resultados. Desta maneira, é garantida uma avaliação objetiva dos resultados. Todos os diagramas podem ser integrados no relatório de impressão.
Visualização dos resultados

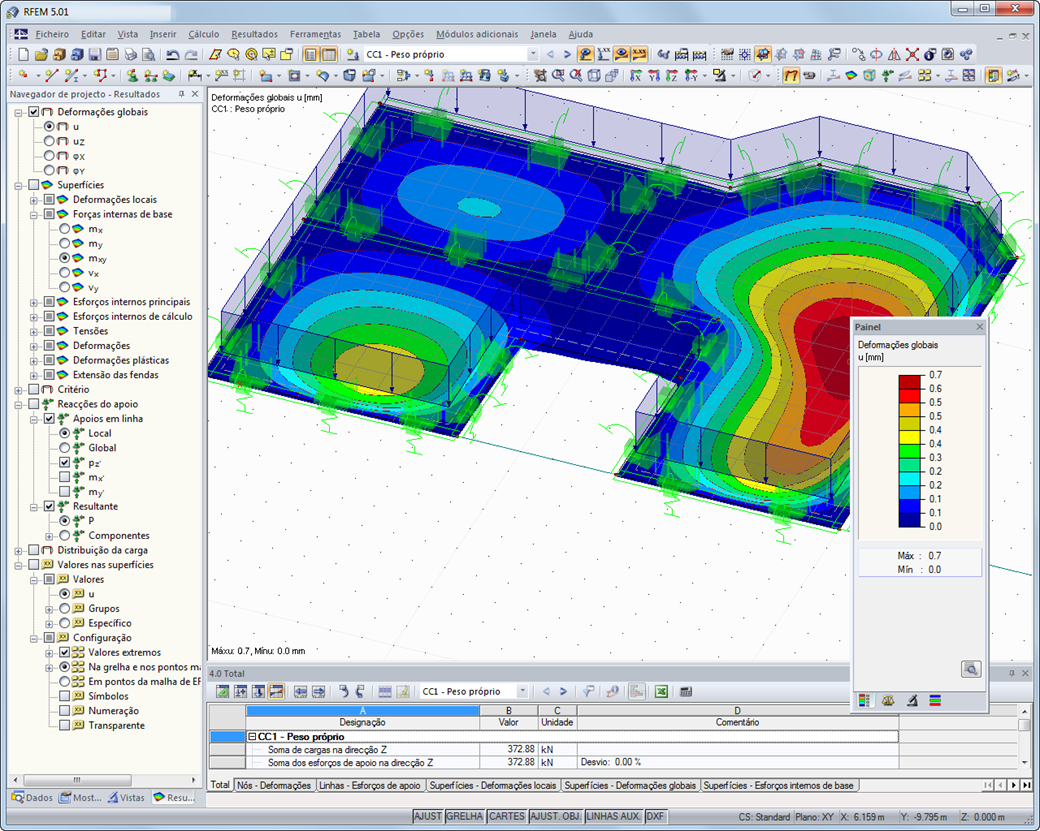

Os resultados são apresentados a cores no modelo, de maneira que, por exemplo, a rotação de uma barra seja facilmente detetável. No painel de controlo, as cores e a gama de valores podem ser livremente definidas. Os processos de animação de deformações, tensões de superfície e esforços internos podem ser guardados num ficheiro de vídeo.
Tabelas de resultados detalhadas

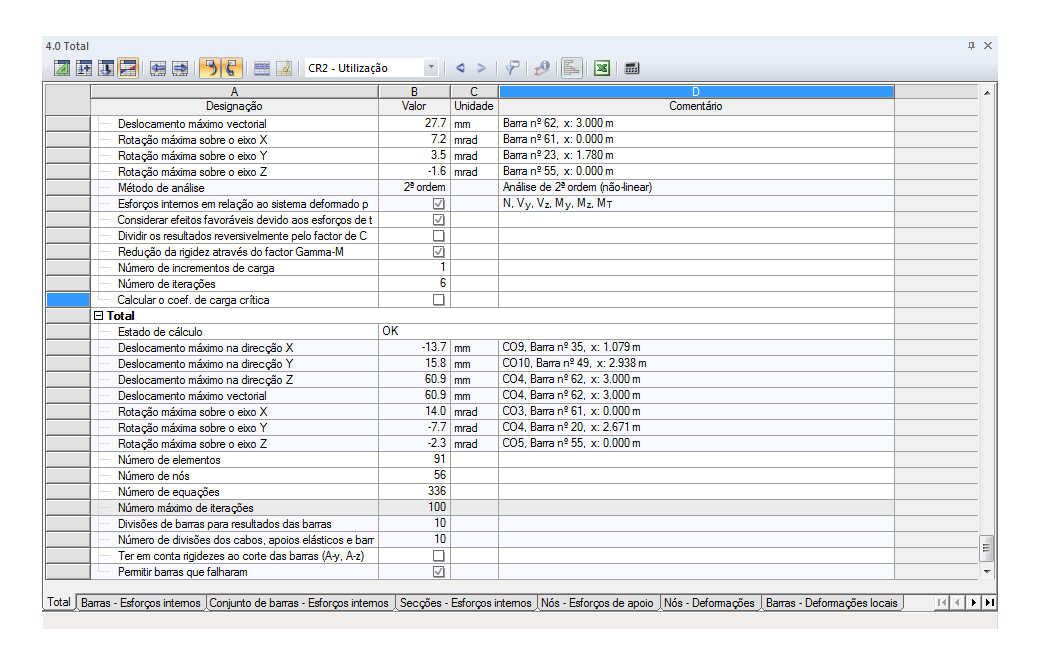

A primeira tabela de resultados representa uma descrição geral resumida que faz o balanço do equilíbrio de forças no sistema e das deformações máximas. Também são apresentadas informações sobre o processo de cálculo. Todas as tabelas de resultados podem ser filtradas por critérios específicos como, por exemplo, valores extremos ou locais de verificação.
Impressão de gráficos em série

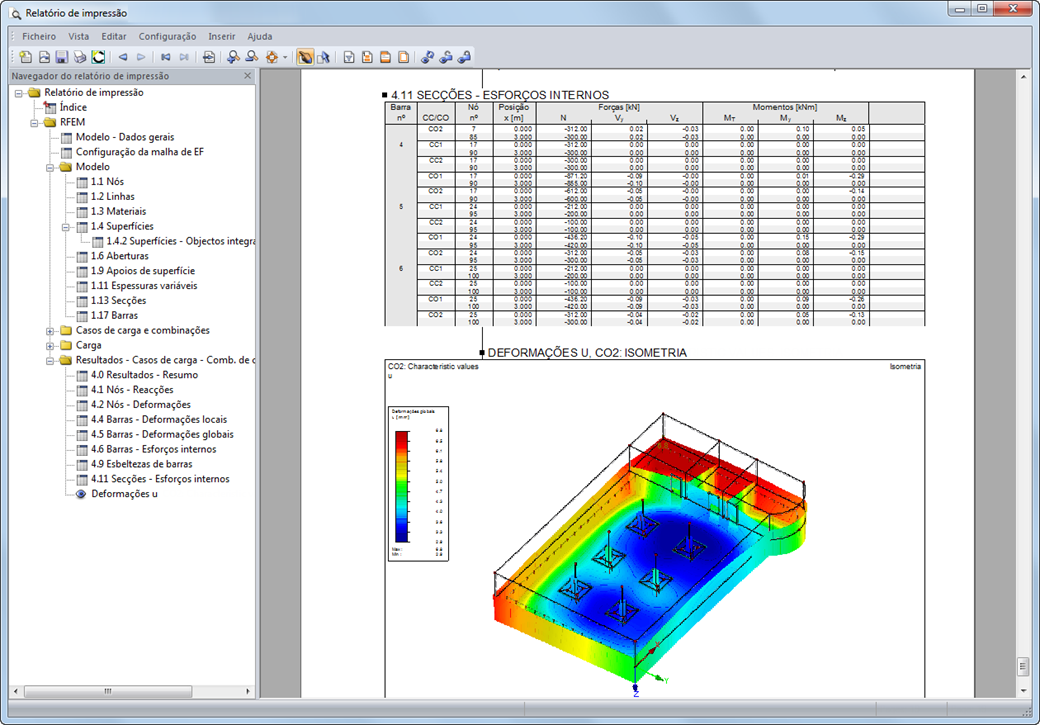

O modelo, os carregamentos e os resultados podem ser imprimidos em série. Os gráficos podem ser criados a partir de diferentes direções a serem definidas. Por exemplo, é possível imprimir todas as forças internas como vista isométrica com através de um clique.
Exportar o relatório para um ficheiro RTF ou PDF

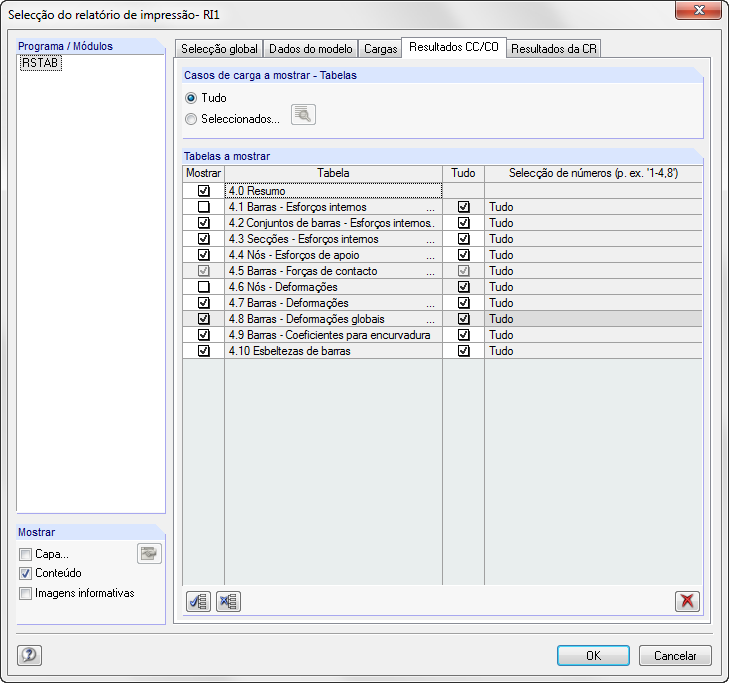

O relatório de impressão pode ser apresentado em diferentes idiomas: português, inglês, alemão, francês, espanhol, italiano, checo, eslovaco, húngaro, polaco, neerlandês e russo. O utilizador pode adicionar outros idiomas.
Textos adicionais podem ser importados como ficheiros RTF. A numeração das páginas também pode ser configurada, por exemplo, para utilizar prefixos. Além disso, é possível exportar o relatório como um ficheiro RTF ou PDF, assim como no VCmaster.
Controlo da extensão do relatório de impressão
A extensão do relatório de impressão pode ser ajustada individualmente por critérios de seleção. Com base em relatórios já existentes podem ser criados modelos de impressão e reutilizados globalmente para outros projetos de dimensionamento
