Ergebnisauswertung und Ausdruckprotokoll
Gesamtanzahl: 7
Farbliche Darstellung der Schnittgrößen
In den Ergebnistabellen wird farblich dargestellt, ob positive oder negative Schnittgrößen vorliegen und welche Relation zu den Extremwerten besteht. In den Ergebnistabellen der Bemessungsmodule werden durch die Farben die jeweiligen Ausnutzungsgrade ausgedrückt. Die maßgebenden Bemessungsstellen sind damit sofort ersichtlich.
Ergebnisverläufe in Diagrammform
Die Ergebnisverläufe von Stäbe, Flächen und Lagern sind frei konfigurierbar. Es lassen sich Glättungsbereiche mit Durchschnittswerten definieren oder Ergebnisverläufe je nach Bedarf ein- oder ausblenden. Dadurch ist die gezielte Auswertung der Ergebnisse sichergestellt. Alle Diagramme können in das Ausdruckprotokoll übernommen werden.

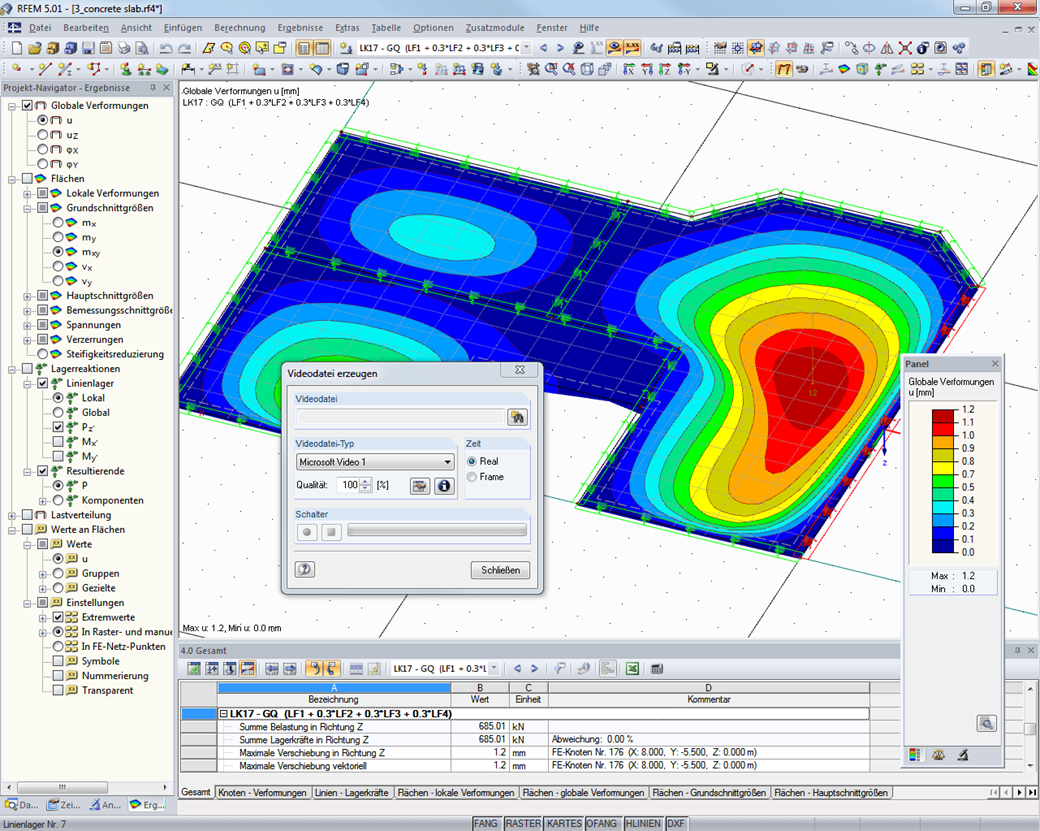

Visualisierung der Ergebnisse
Die Ergebnisse werden am gerenderten Modell farblich umgesetzt, wodurch z. B. die Verdrehung eines Stabes gut erkennbar ist. Im Steuerpanel können die Farben und die Wertebereiche frei eingestellt werden. Verformungen, Flächenspannungen und ‑schnittgrößen lassen sich animieren sowie als Videodatei speichern.

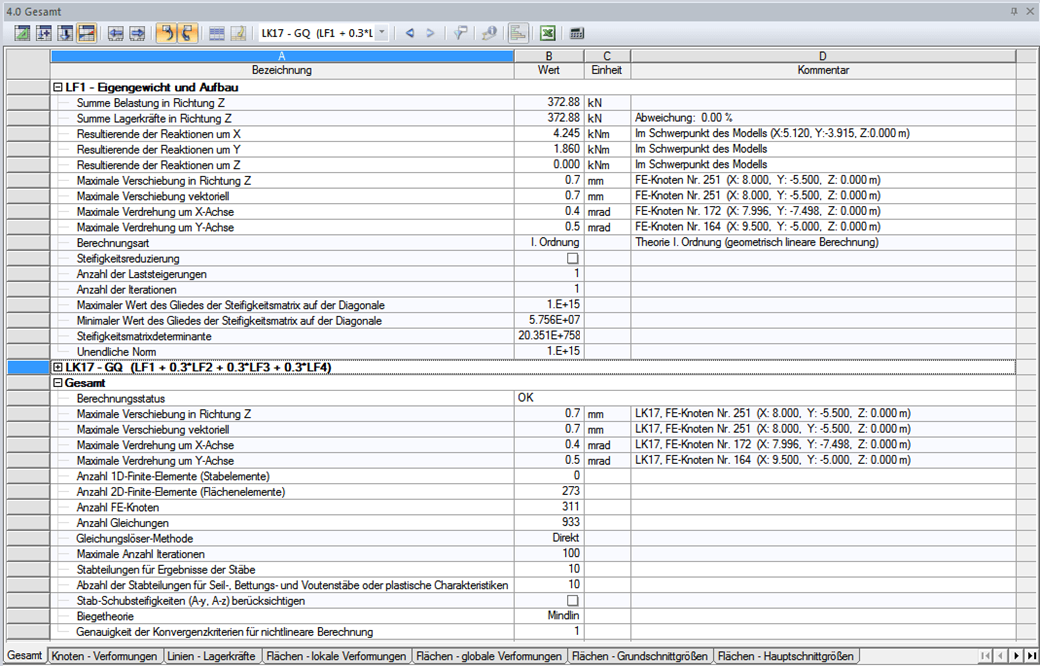

Umfassende Ergebnistabellen
Die erste Ergebnistabelle stellt eine zusammenfassende Übersicht dar, die das Kräftegleichgewicht am System und die maximalen Verformungen bilanziert. Es werden auch Informationen zum Berechnungsverlauf ausgegeben. Die weiteren Ergebnistabellen lassen sich nach bestimmten Kriterien wie z. B. Extremwerte oder Ausgabestellen filtern.

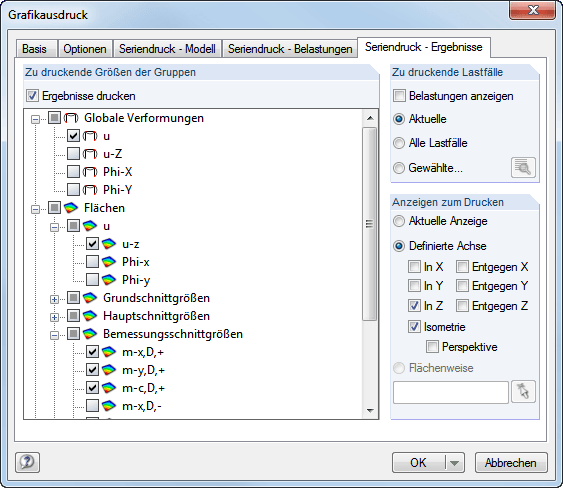

Seriendruck der Grafiken
Das Modell, die Belastungen und die Ergebnisse lassen sich als Serie drucken. Die Grafiken können dabei aus verschiedenen zu definierenden Richtungen erzeugt werden. Beispielsweise ist es möglich, mit einem Klick alle Schnittgrößen als isometrische Ansicht zu drucken.

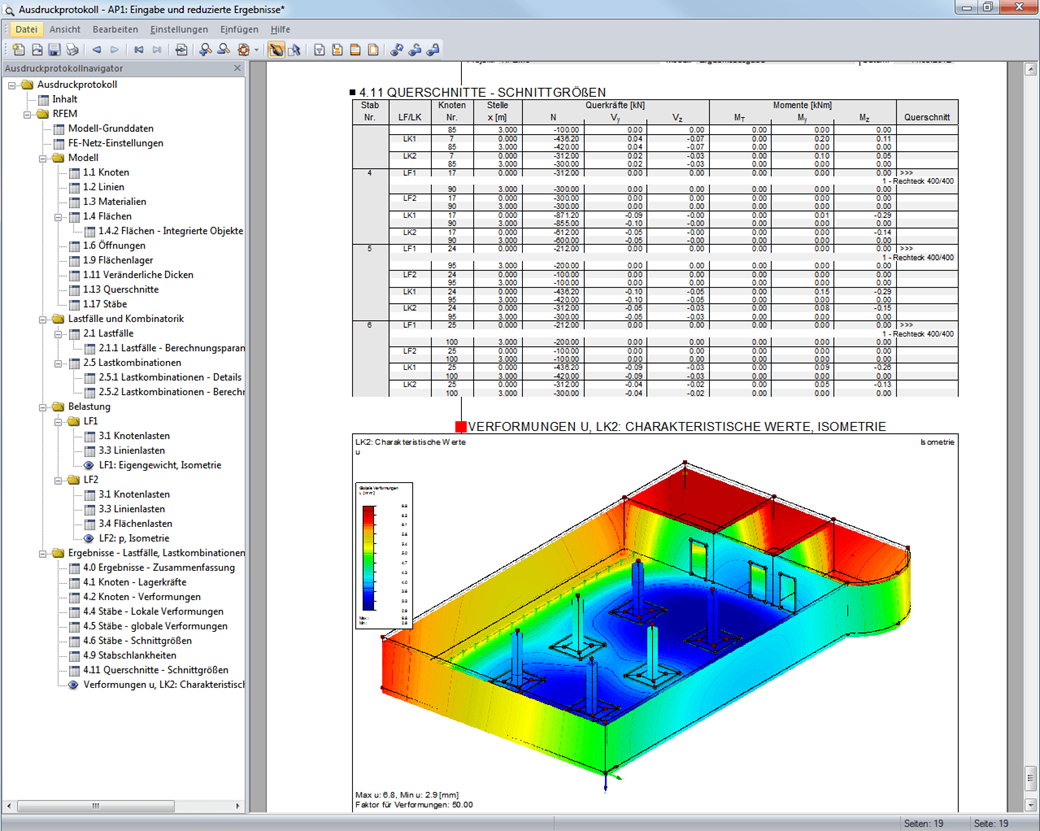

Protokollexport in RTF- oder PDF-Datei
Die Ausgabe im Ausdruckprotokoll kann in verschiedenen Sprachen erzeugt werden: Deutsch, Englisch, Französisch, Italienisch, Spanisch, Russisch, Tschechisch, Polnisch, Ungarisch, Slowakisch, Portugiesisch, Chinesisch und Niederländisch. Weitere Sprachen können selbst angelegt werden.
Zusatztexte lassen sich als RTF-Dateien importieren. Die Seitennummerierung ist ebenfalls konfigurierbar, sodass z. B. Präfixe genutzt werden können. Zudem lässt sich das Protokoll in eine RTF- oder PDF-Datei sowie in VCmaster exportieren.

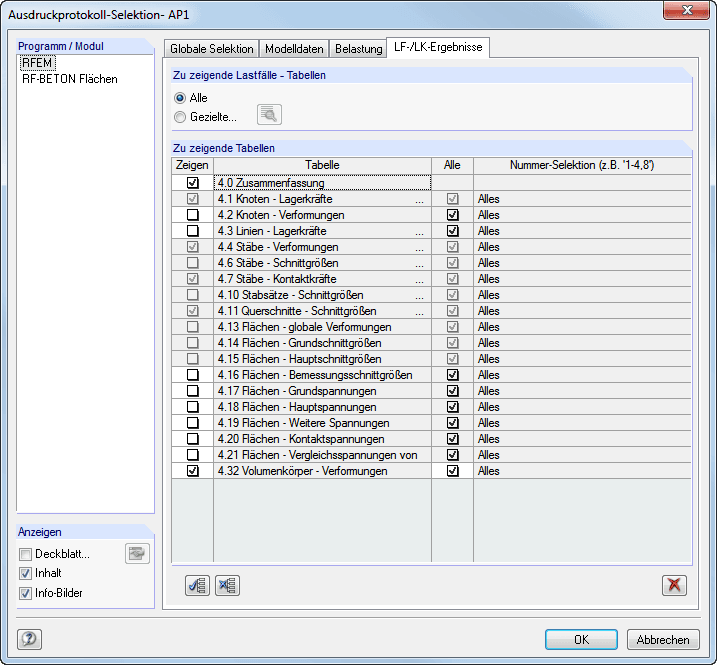

Steuerung des Ausdruckprotokoll-Umfangs
Der Umfang des Ausdrucks kann über Selektionskriterien individuell angepasst werden. Aus bestehenden Protokollen können Druckvorlagen erstellt und projektübergreifend wiederverwendet werden.
