Ocena wyników i raport
Ogółem: 7
Przedstawienie sił wewnętrznych i momentów za pomocą kolorów
Tabele wyników obrazują za pomocą kolorów dodatnie i ujemne siły wewnętrzne oraz jaki jest ich stosunek do wartości ekstremalnych. Tabele wyników modułów wykorzystują skale kolorów do przedstawienia odpowiednich współczynników obliczeniowych. Oznacza to, że od razu widoczne są odpowiednie punkty nadrzędne.
Wykresy wyników
Wykresy wyników dla prętów, powierzchni i podpór można dowolnie konfigurować: Można zdefiniować wygładzenie obszarów z wartościami średnimi lub, w razie potrzeby, wyświetlić lub ukryć wykresy wyników. Opcja ta pozwala na właściwą ocenę wyników. Wszystkie wykresy wyników można dodać do protokołu wydruku. dodać.

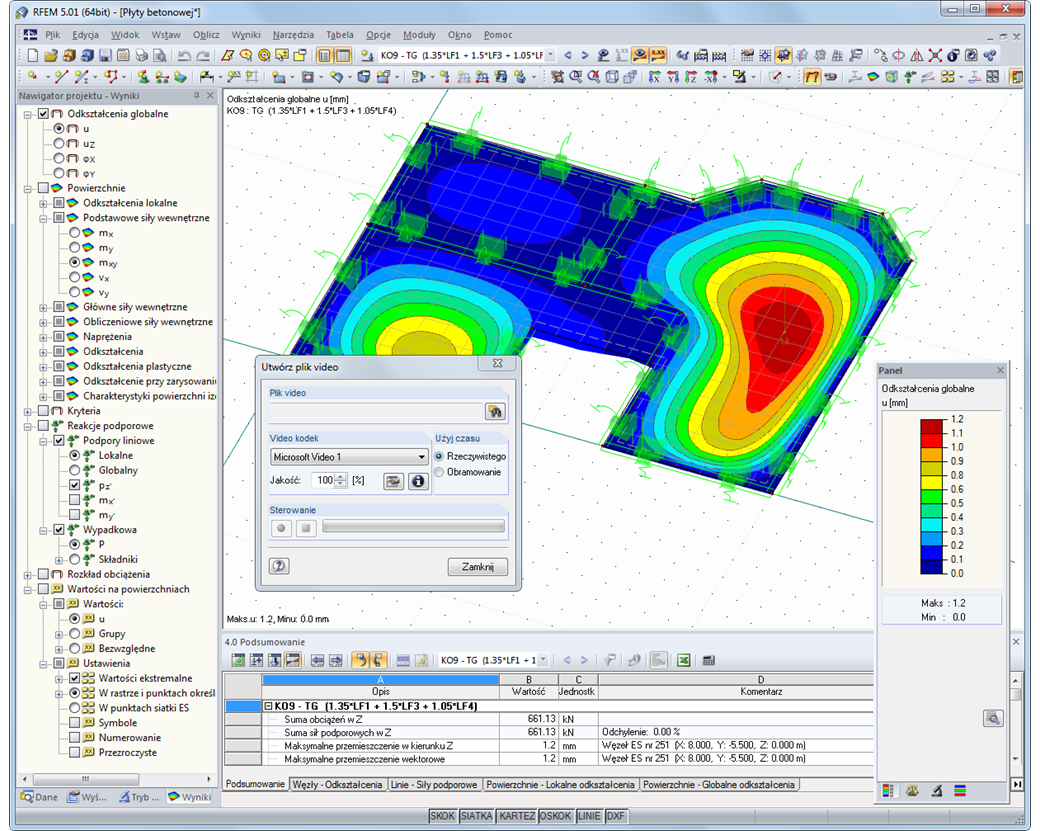

Wizualizacja wyników
Wyniki na renderowanym modelu przedstawiane są przy użyciu kolorów, co pozwala na łatwe wykrycie deformacji, na przykład obrotu pręta. W panelu sterowania wynikami można dowolnie ustawiać kolory i zakresy wartości. Komputerową animację deformacji, naprężeń powierzchniowych oraz sił wewnętrznych można zapisywać w pliku wideo.

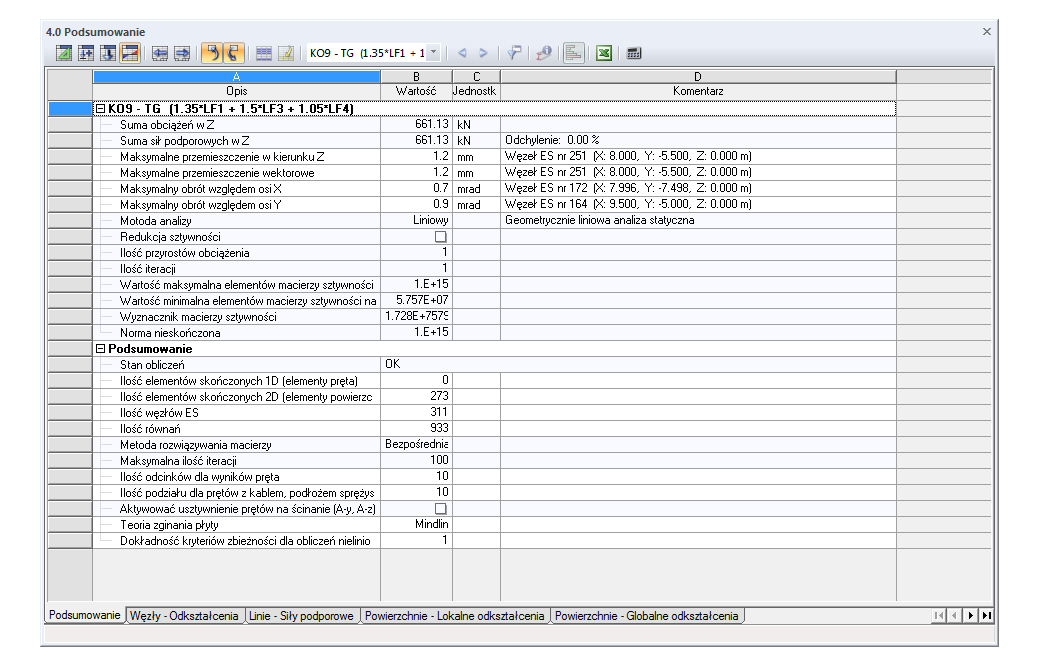

Szczegółowe tabele wyników
Pierwsza tabela wyników jest streszczonym podsumowaniem zawierającym bilans równowagi sił w układzie konstrukcyjnym i maksymalnych deformacji. Program pokazuje również informacje dotyczące przebiegu obliczeń. Pozostałe tabele wyników można filtrować według określonych kryteriów, takich jak np. wartości ekstremalne lub miejsca obliczeniowe.

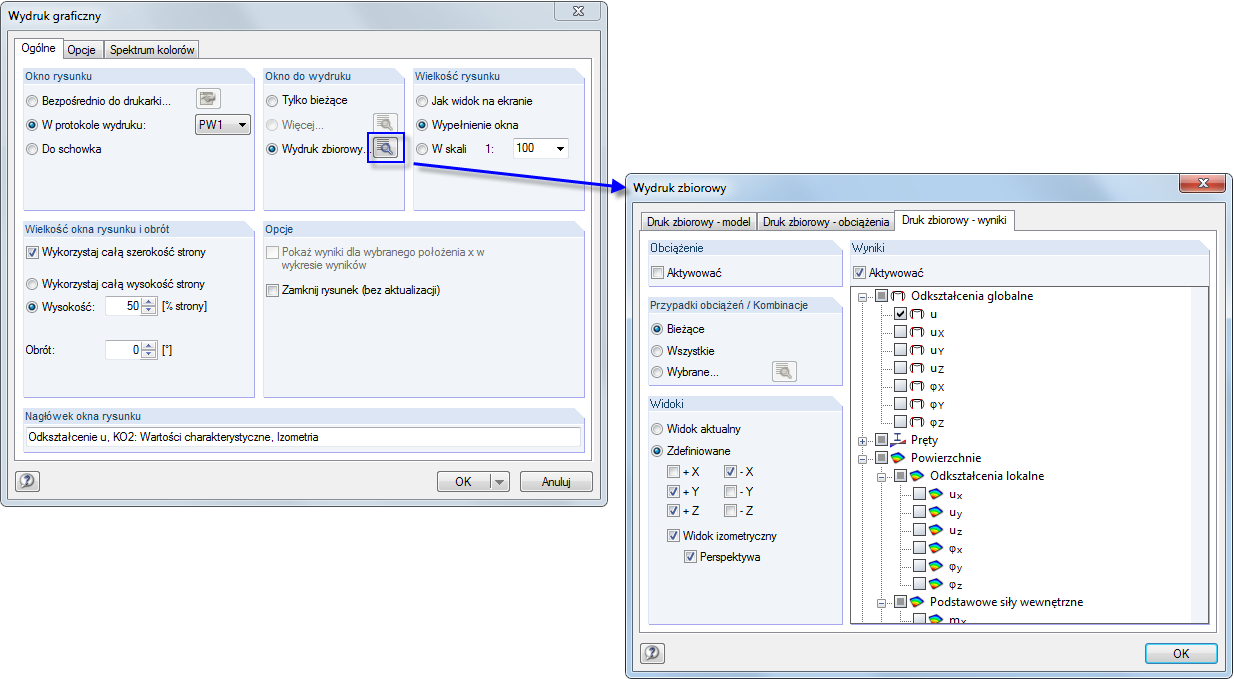

Masowy wydruk grafiki

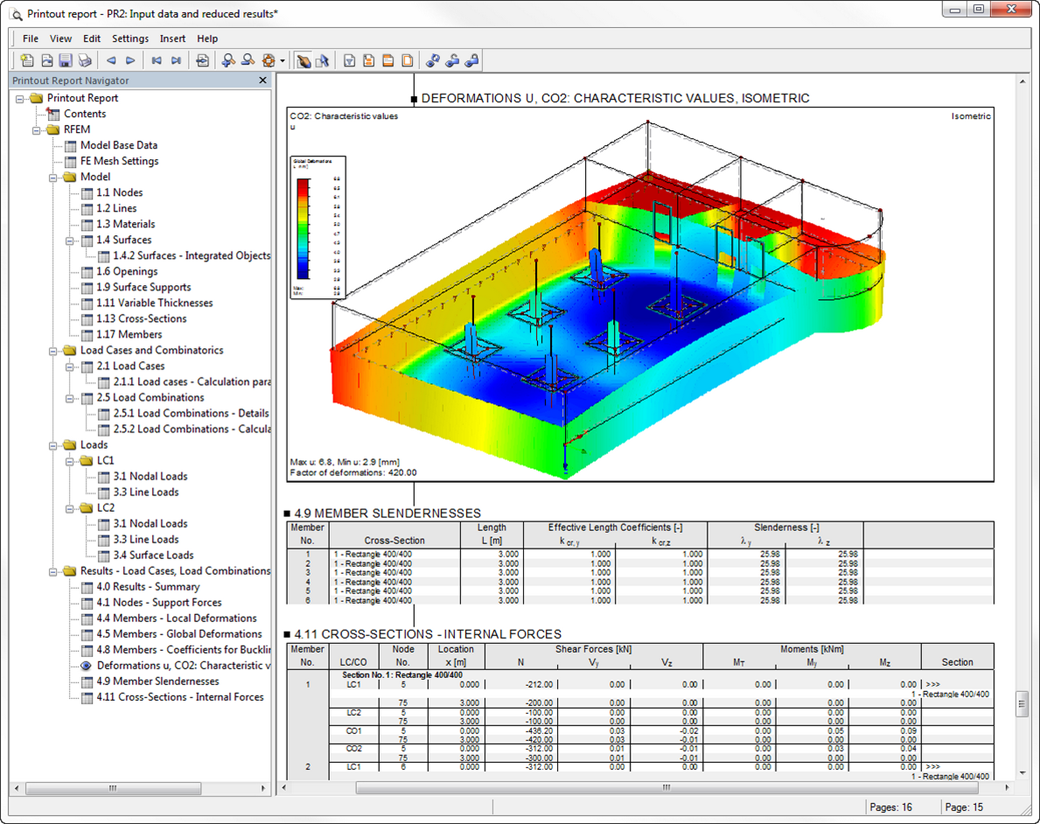

Dostępna jest funkcja wydruku zbiorowego dla danych modelu, obciążeń i wyników. Możliwe jest tworzenie grafiki z podglądem z różnych, zdefiniowanych wcześniej kierunków. Na przykład, za pomocą jednego kliknięcia myszą można wydrukować wszystkie siły wewnętrzne w widoku izometrycznym.
Eksport protokołu do pliku RTF lub PDF, jak również VCmaster
Raport można wygenerować w różnych językach: niemiecki, angielski, francuski, hiszpański, włoski, czeski, słowacki, węgierski, polski, holenderski, portugalski, rosyjski i chiński. Użytkownik może utworzyć dodatkowe języki.
Istnieje możliwość importu dodatkowych tekstów jako plików RTF. Numerację stron można również skonfigurować w celu wykorzystania np. przedrostków. Ponadto można wyeksportować protokół wydruku do pliku RTF lub PDF, a także do VCmaster.

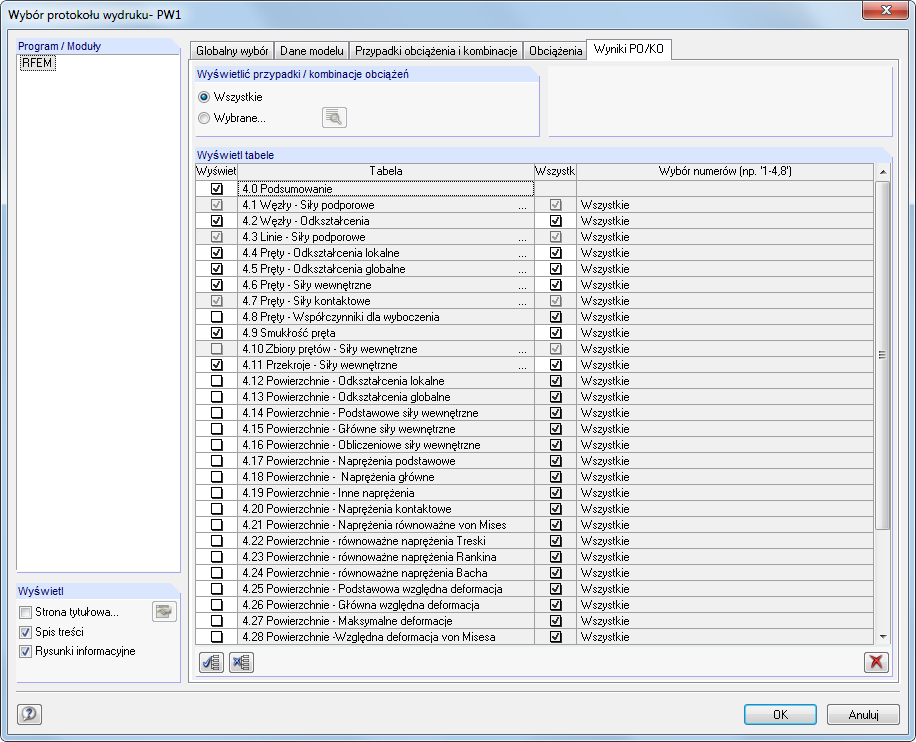

Ustawienia zakresu protokołu wydruku
Zakres protokołu wydruku można dostosowywać, wybierając określone kryteria. Na podstawie już istniejących wydruków można tworzyć szablony wydruku i wykorzystywać je globalnie w innych projektach.
