Vyhodnocení výsledků a tiskový protokol
Celkový počet: 7
Barevné znázornění vnitřních sil
V tabulkách výsledků je barevně znázorněno, zda jsou vnitřní síly kladné nebo záporné, a jejich porovnání s extrémními hodnotami. Tabulky výsledků návrhových modulů využívají stupnice barev k zobrazení odpovídajících využití. Tímto způsobem vidíte rozhodující návrhová místa na první pohled.
Průběhy výsledků v grafech
Program nabízí možnost libovolného nastavení průběhů výsledků pro pruty, plochy a podpory. Můžete definovat oblasti vyhlazení s průměrnými hodnotami nebo v případě potřeby zobrazit a skrýt průběhy výsledků. Tímto způsobem je zajištěno cílené vyhodnocení výsledků. Všechny průběhy výsledků lze přidat do tiskového protokolu.

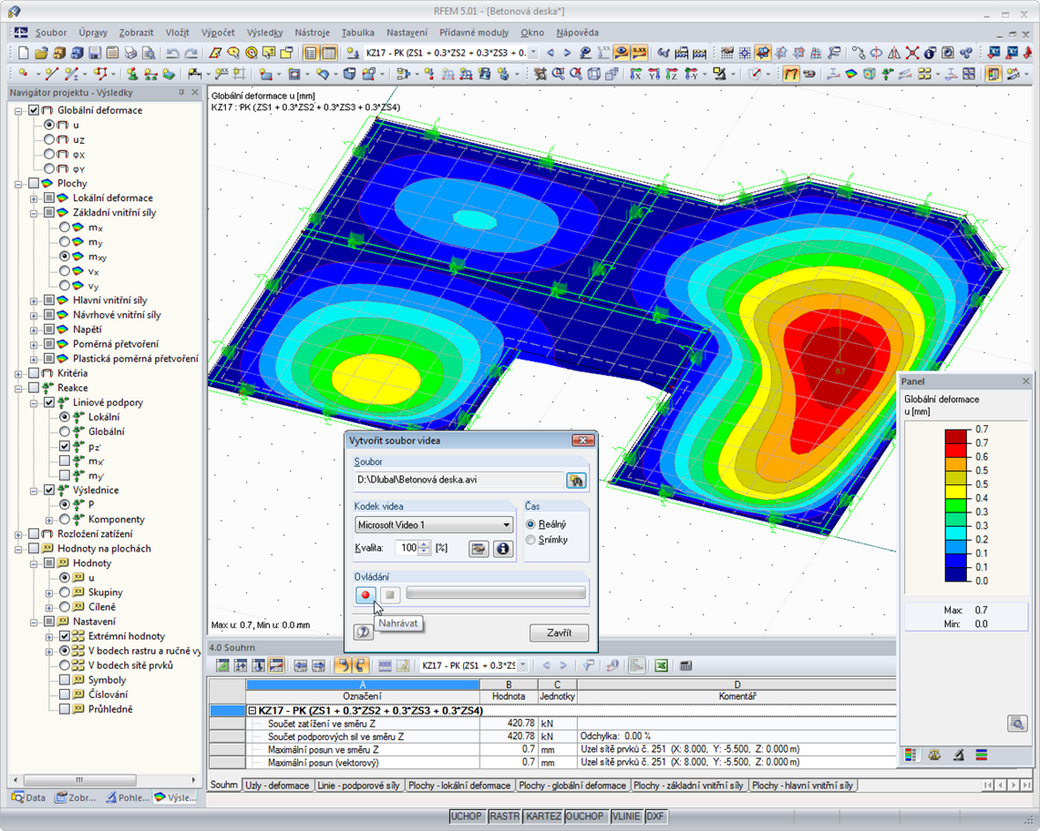

Vizualizace výsledků
Výsledky jsou barevně znázorněny na renderovaném modelu, což umožňuje snadno rozpoznat například rotaci prutu. Rozsahy hodnot pro barevnou stupnici lze libovolně nastavit v řídicím panelu. Kromě toho je možné nastavit počítačovou animaci deformací, napětí na plochách nebo vnitřních sil a uložit ji jako video soubor.

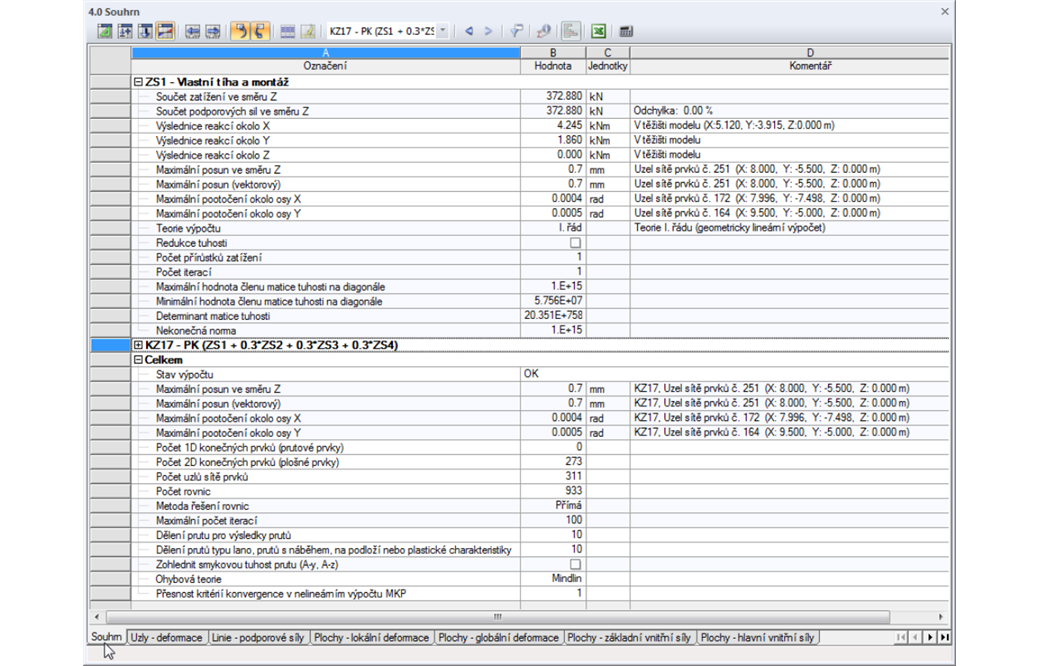

Podrobné tabulky výsledků
První tabulka výsledků obsahuje souhrnný přehled rovnováhy sil na konstrukci a maximálních deformací. Uvedeny jsou také informace o průběhu výpočtu. Všechny tabulky výsledků lze filtrovat podle určitých kritérií, například podle extrémních hodnot nebo návrhových míst.

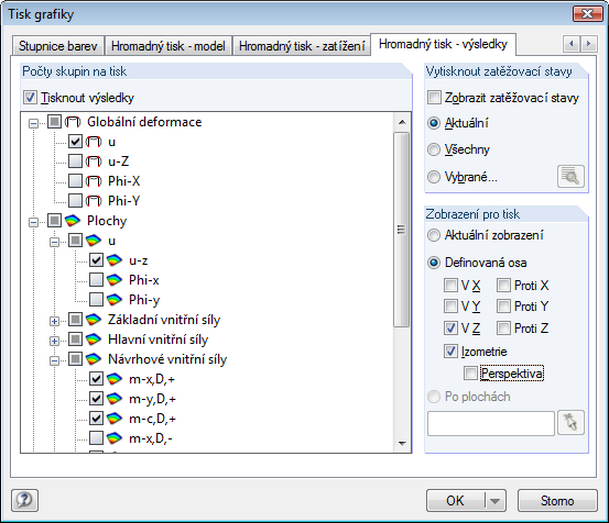

Hromadný tisk obrázků
Model, zatížení i výsledky lze tisknout hromadně. Obrázky lze přitom vytvořit v různých pohledech z libovolných směrů. Například můžete jediným kliknutím vytisknout všechny vnitřní síly jako izometrický pohled.

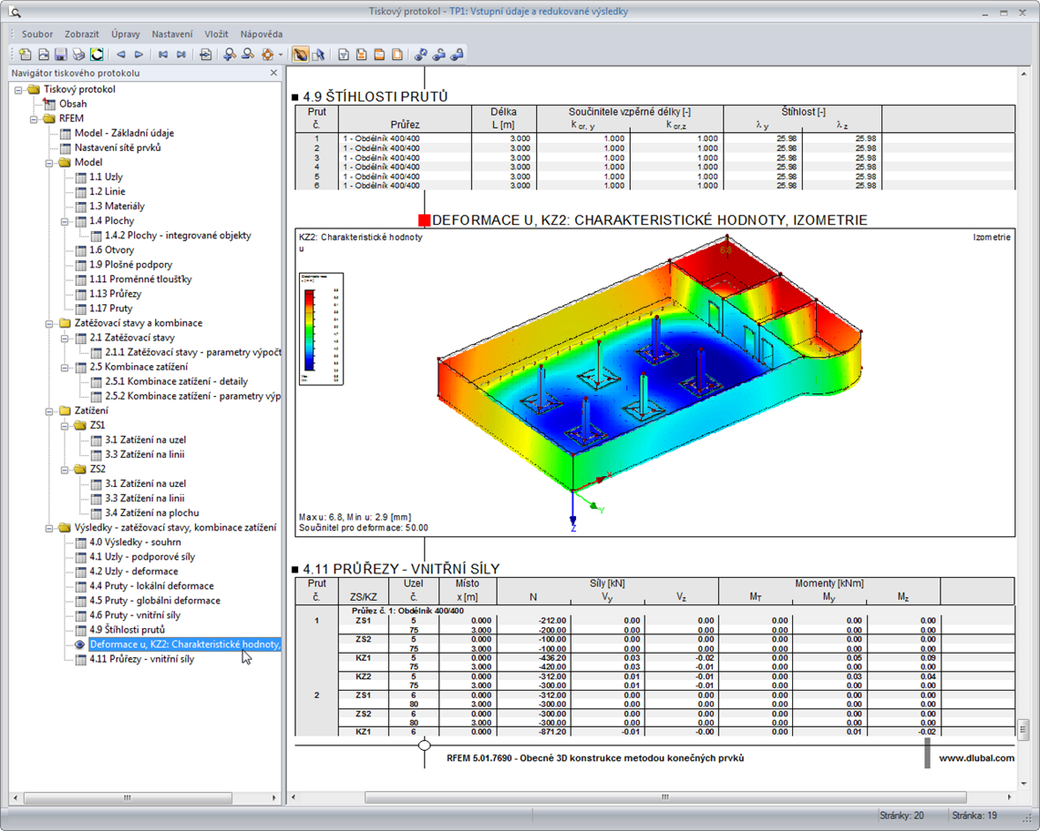

Export protokolu ve formátu RTF nebo PDF
V tiskovém protokolu jsou k dispozici nejrůznější jazyky: čeština, slovenština, angličtina, němčina, francouzština, italština, španělština, ruština, polština, maďarština, portugalština, čínština a nizozemština. Další jazyky si můžete založit sami.
Doprovodné texty lze importovat jako soubory ve formátu RTF. Dále je možné nastavit číslování stran a použít například určitou předponu nebo předčíslí. Tiskový protokol lze dále exportovat do souboru RTF nebo PDF a do programu VCmaster.

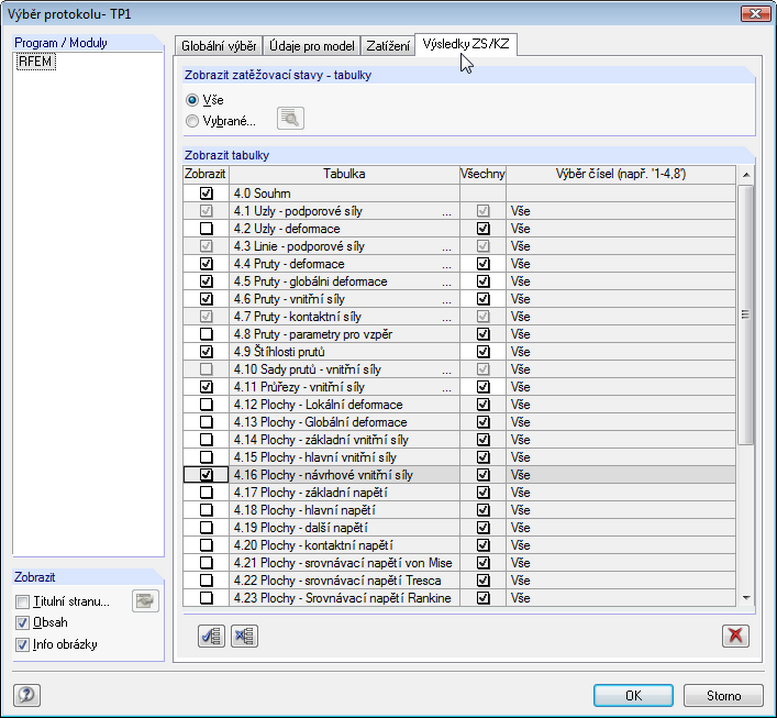

Ovládání rozsahu protokolu
Rozsah tiskového protokolu se může individuálně upravit pomocí kritérií výběru. Na základě již existujících protokolů je možné vytvořit vzorové šablony a využívat je globálně pro všechny návrhové projekty.
