Évaluation des résultats et rapport d'impression
Affichage en couleurs des efforts internes et des moments
Les tableaux de résultats affichent en couleur les efforts internes positifs ou négatifs ainsi que leur relation avec les valeurs extrêmes. Les tableaux de résultats des modules de calcul utilisent des échelles de couleurs pour représenter les rapports de calcul respectifs. Cela signifie que vous pouvez voir immédiatement les points de calcul pertinents.
Diagrammes de résultat
Les diagrammes de résultats des barres, des surfaces et des appuis peuvent être configurés librement : Vous pouvez définir des zones de lissage avec des valeurs moyennes ou, si nécessaire, afficher ou masquer les diagrammes de résultats. Cette option vous aide à évaluer les résultats avec précision. Tous les diagrammes peuvent être intégrés dans le rapport d’impression.
Visualisation des résultats
Les résultats sur le modèle rendu sont représentés à l'aide de plusieurs couleurs de telle façon que les déformations, par exemple la rotation d'une barre, peuvent être détectées facilement. Les couleurs et l'échelle de valeurs peuvent être réglées librement dans le panneau de contrôle. Le processus de déformation peut être enregistré dans un fichier vidéo.
Tableaux de résultats complets

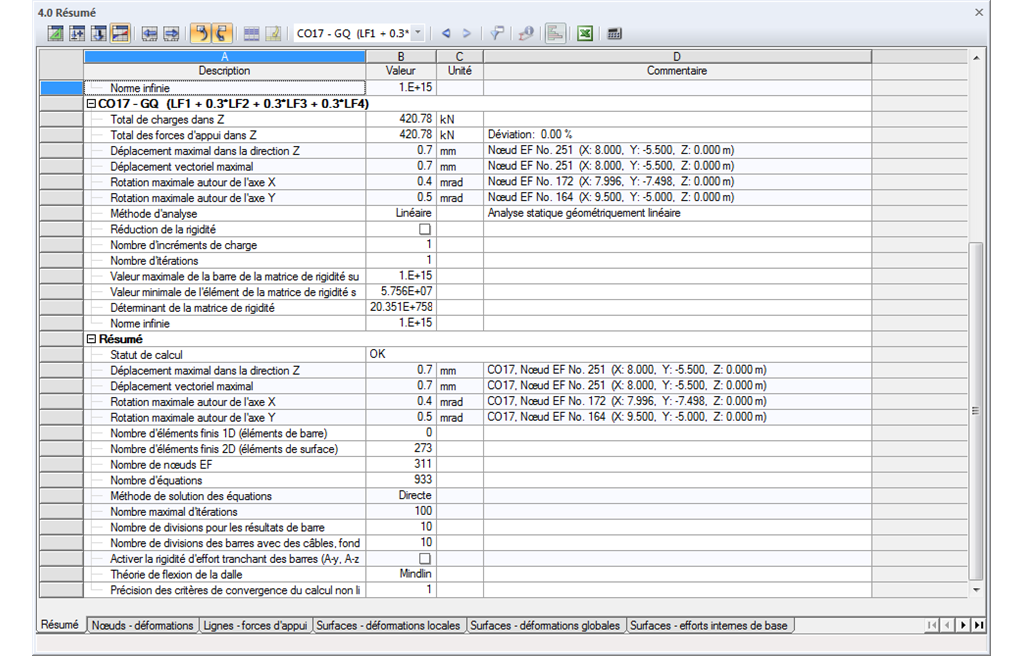

Le premier tableau de résultats est un aperçu de l'équilibre des forces dans le système et des déformations maximales. Certaines informations concernant le processus de calcul sont également affichées. Tous les tableaux de résultats peuvent être filtrés par des critères spécifiques tels que les valeurs extrêmes ou des zones/points de vérification.
Impression en série de graphiques
Le modèle, les charges et les résultats peuvent être imprimés en série. Les graphiques peuvent être générés selon différentes directions préalablement définies. Par exemple, il est possible d'imprimer toutes les efforts internes dans une vue isométrique en un seul clic.
Export du rapport d'impression en format RTF ou PDF
Les résultats du rapport d'impression peuvent être paramétrés dans différentes langues : allemand, anglais, français, italien, espagnol, russe, tchèque, polonais, hongrois, slovaque, portugais et néerlandais. Vous pouvez vous-même créer d'autres langues.
Des textes supplémentaires peuvent être importés sous forme de fichiers RTF. La numérotation des pages peut également être configurée (pour utiliser des préfixes, par exemple). De plus, le rapport d'impression peut être exporté sous forme de fichier RTF ou PDF et dans VCmaster.
Sélection des contenus du rapport d’impression
Le volume du rapport d’impression peut être réglé individuellement par le biais de critères de sélection. Vous pouvez créer des modèles d'impression basés sur des rapports d’impression déjà existants et de les réutiliser pour tous les projets d’analyse.
