Дополнительный модуль к RFEM 5 для расчёта на устойчивость по методу собственных чисел
Всего позиций: 4
RF-STABILITY (английская версия) | Характеристики
- Расчет моделей, состоящих из стержней, оболочек и тел
- Импорт нормальных сил из загружения или сочетания нагрузок
- Нелинейный расчет на устойчивость
- Дополнительный учет осевых сил от начального предварительного напряжения
- Четыре решателя уравнений для эффективного расчета различных конструктивных моделей
- Возможность учета изменений жесткости в программе RFEM
- Вычисление форм потери устойчивости у неустойчивых моделей
- Определение устойчивых форм, превышающих пользовательский коэффициент приращения нагрузки (метод сдвига)
- Дополнительное определение собственных форм у неустойчивых моделей (для определения причины неустойчивости)
- Визуализация устойчивых форм
- Основа для расчета эквивалентных конструкций с несовершенствами в модуле RF-IMP

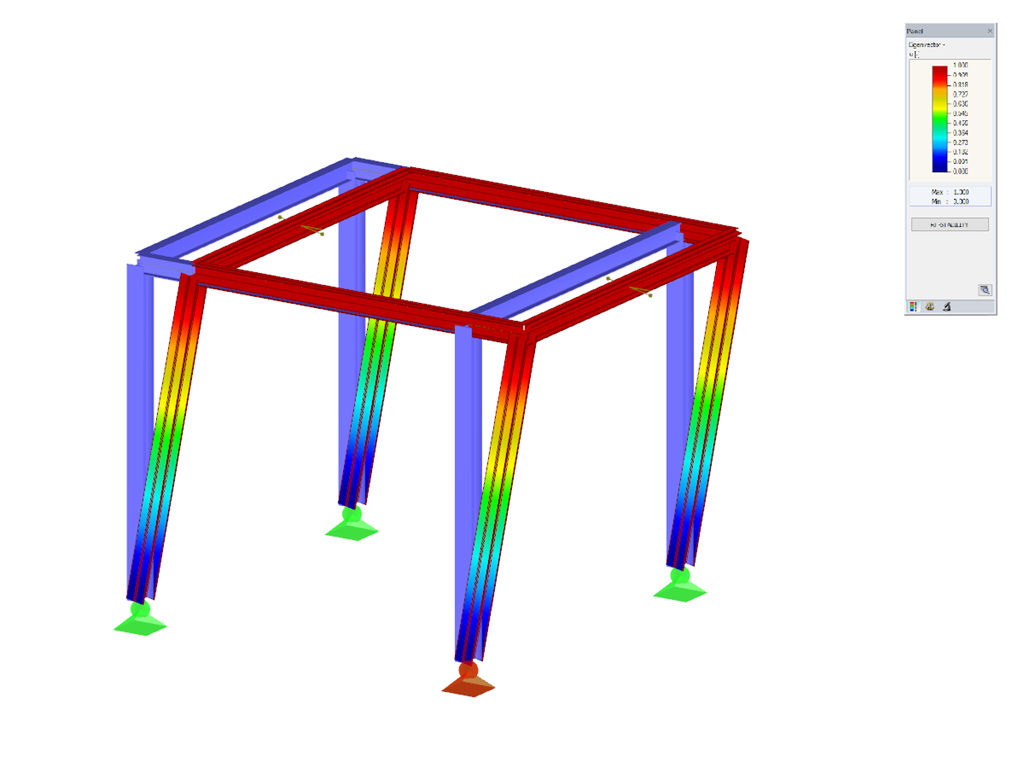

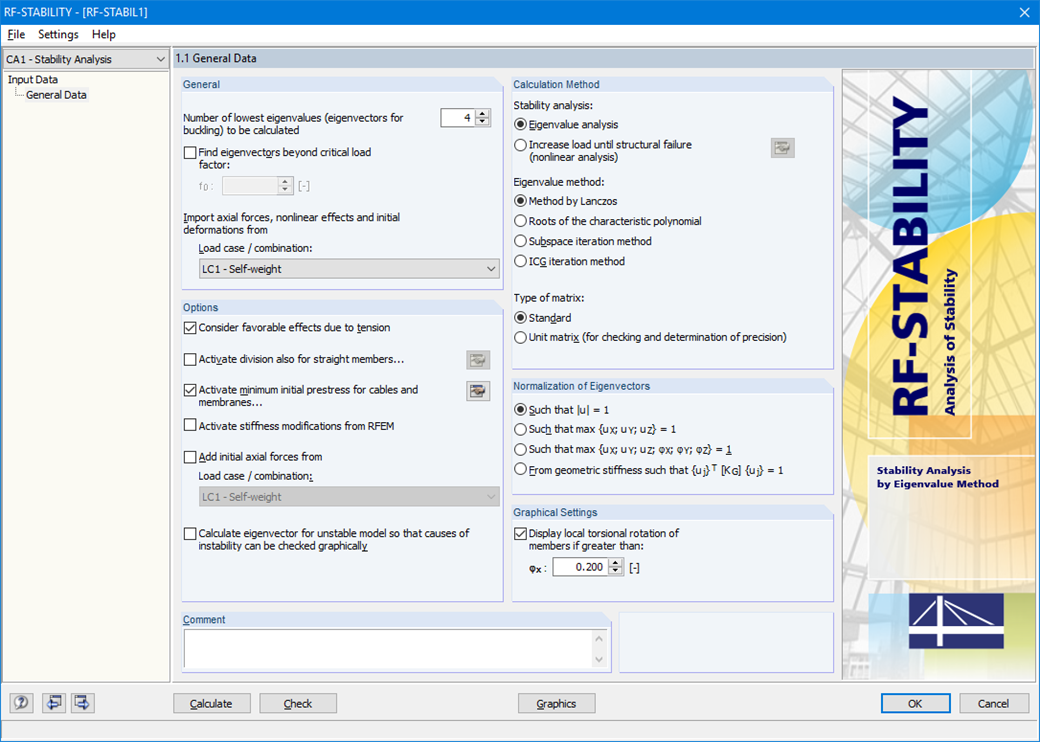

RF-STABILITY (английская версия) | Ввод данных
Прежде всего, необходимо выбрать загружение или сочетание нагрузок, осевые силы которых будут применены в расчете на устойчивость. Мы можем определить другое загружение, например, для того, чтобы учесть начальное предварительное напряжение.
Затем вы можете выбрать линейный или нелинейный расчет, который будет выполнен. В зависимости от случая применения можно использовать прямой метод расчета, например, по Ланцошу или итерационный метод ICG. Стержни, не интегрированные в поверхности, обычно отображаются как элементы стержня с двумя узлами КЭ. Однако у этих элементов невозможно определить местную потерю устойчивости отдельных стержней. Поэтому у вас есть возможность автоматически делить стержни.
RF-STABILITY (английская версия) | Расчет

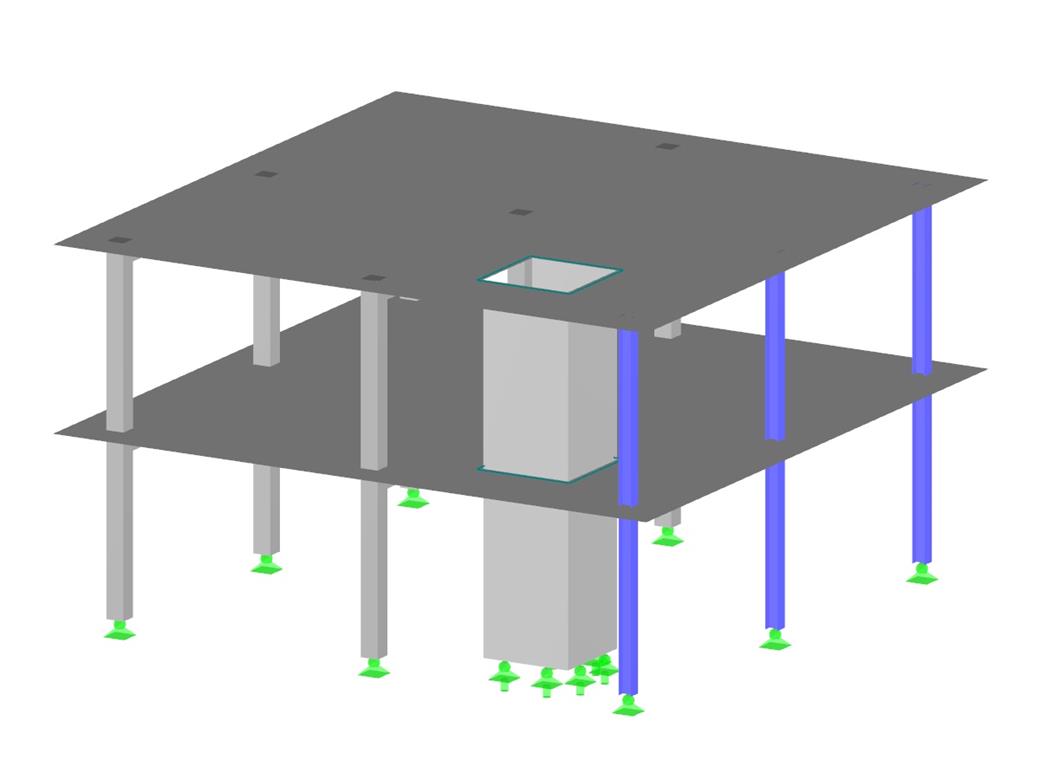

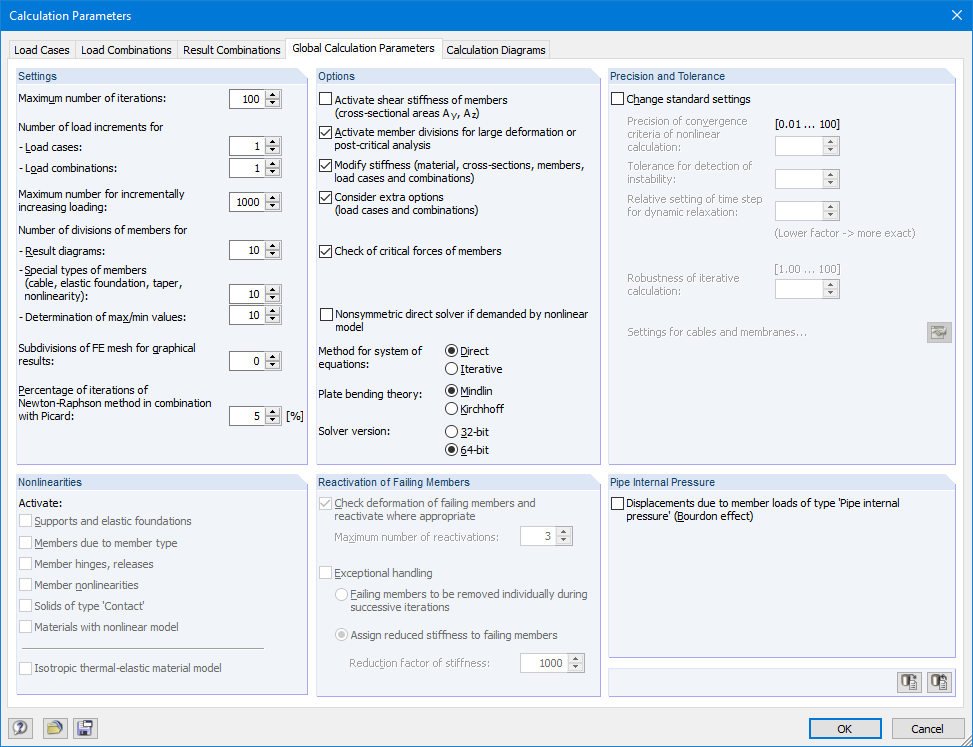

Для расчета собственных чисел доступно в программе несколько методов:
- Прямые методы
- Прямые методы (Ланцоша, корни характеристического полинома, метод итерации подпространства) подходят для моделей малого и среднего размера. Эти методы быстрого решения уравнений используют большой объем памяти (ОЗУ) в компьютере. 64-разрядные системы используют больше памяти, поэтому можно быстро рассчитать даже большие конструкции.
- Итерационный метод ICG (неполный сопряженный градиент)
- Этот метод требует лишь небольшого количества памяти. Собственные числа определяются одно за другим. Его можно использовать для расчета больших конструктивных систем с небольшим количеством собственных значений.
Дополнительный модуль RF-STABILITY способен выполнить также нелинейный расчет на устойчивость. который обеспечивает реалистичные результаты даже для нелинейных конструкций. Коэффициент критической нагрузки определяется путем постепенного увеличения нагрузок выбранного загружения до достижения неустойчивости. Приращение нагрузки учитывает нелинейности, такие как выход из работы стержней, опор и фундаментов, а также нелинейности материала.
RF-STABILITY (английская версия) | Результаты
Первые представленные результаты - это коэффициенты критической нагрузки. С их помощью можно оценить риск потери устойчивости. Для стержневых моделей расчётные длины и критические нагрузки стержней выводятся в табличной форме.

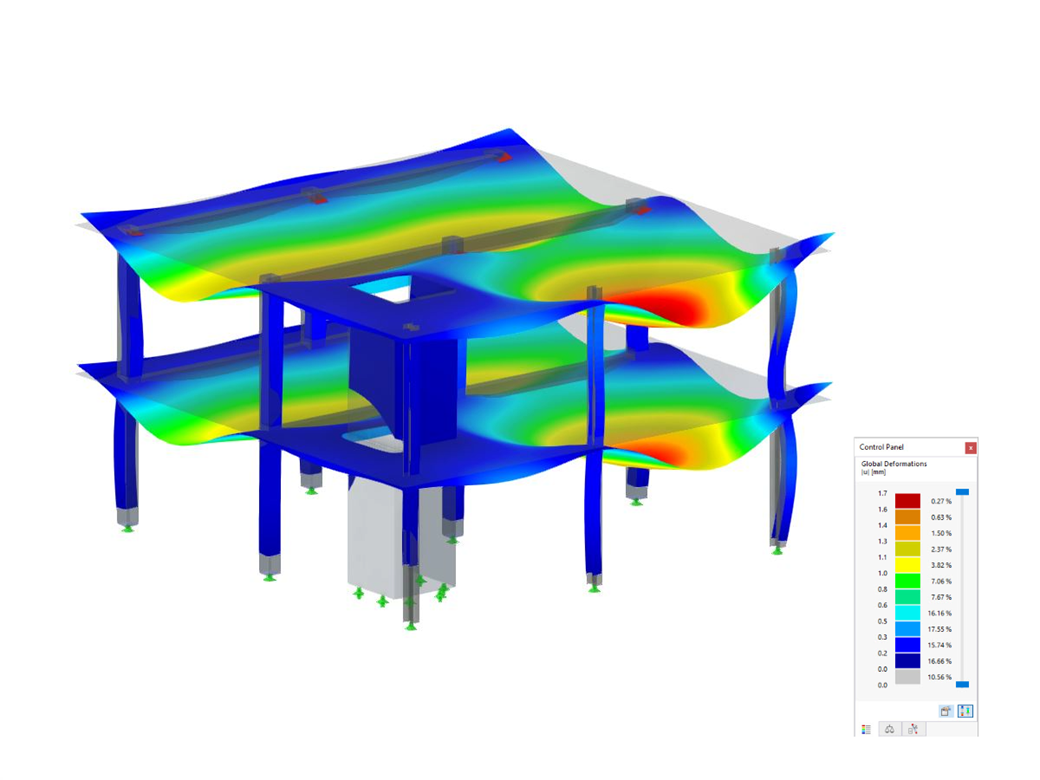

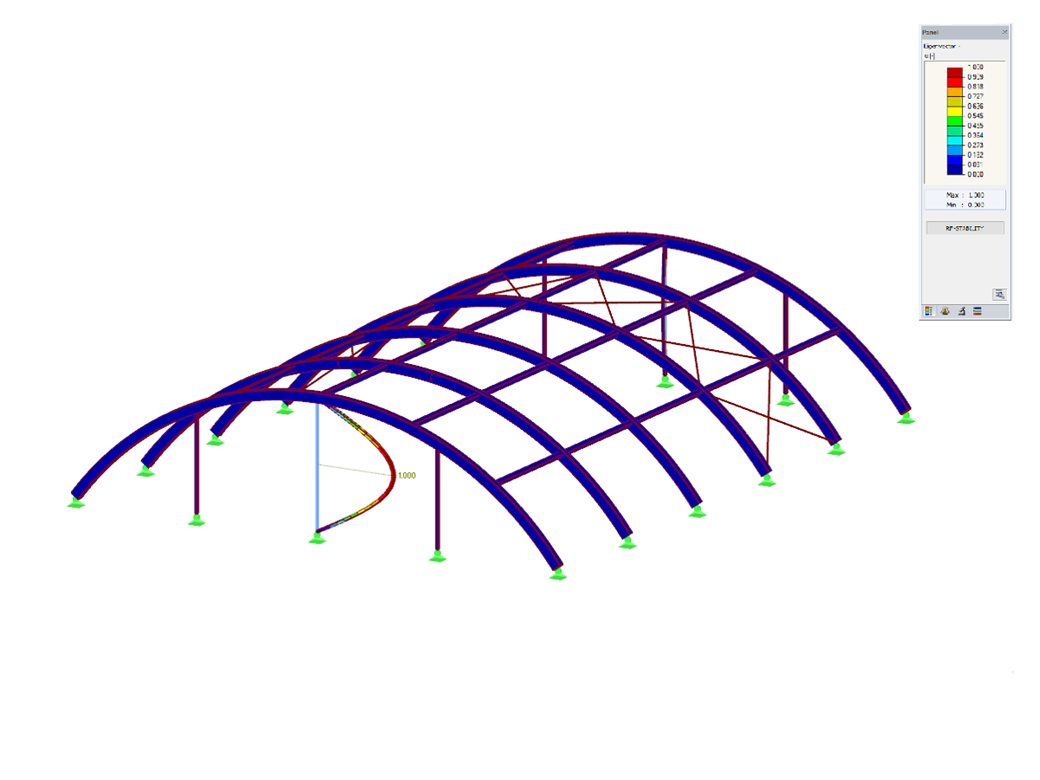

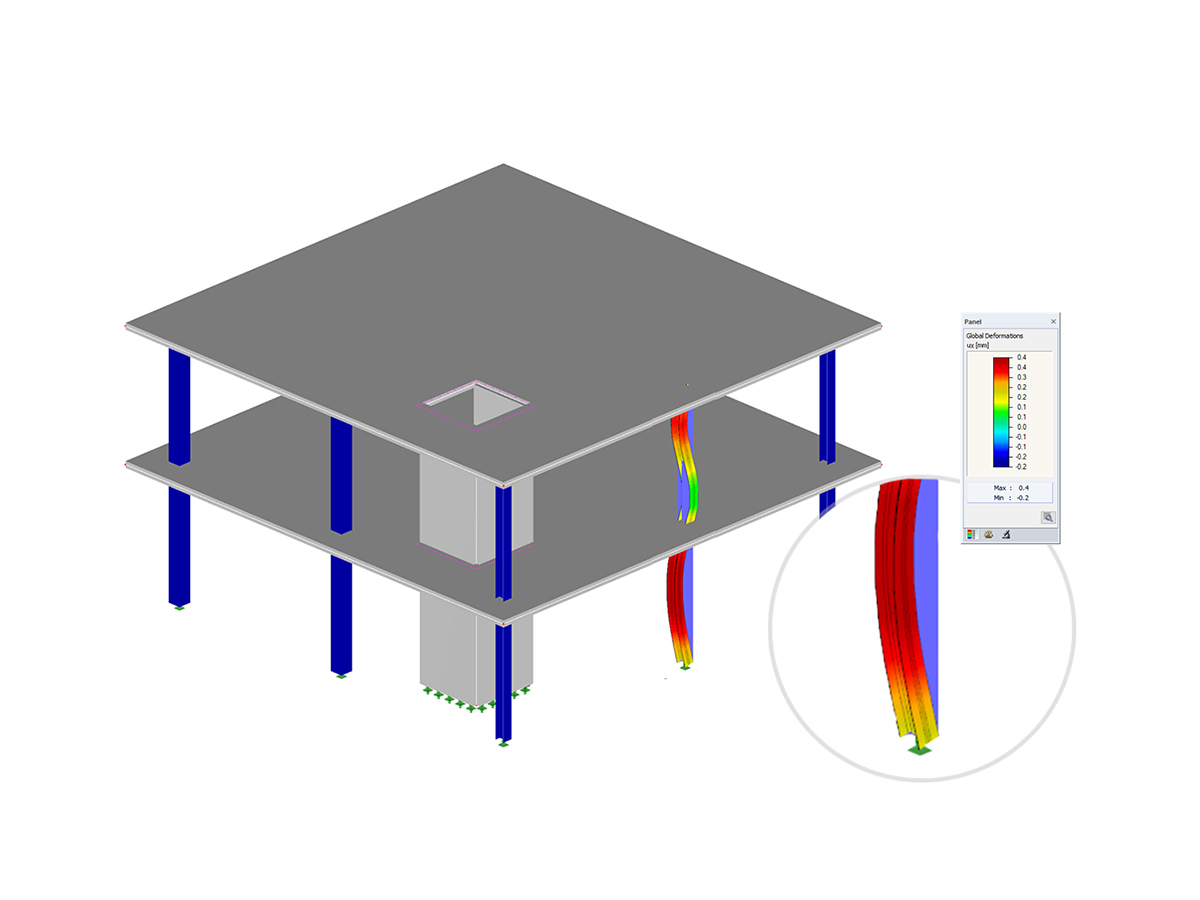

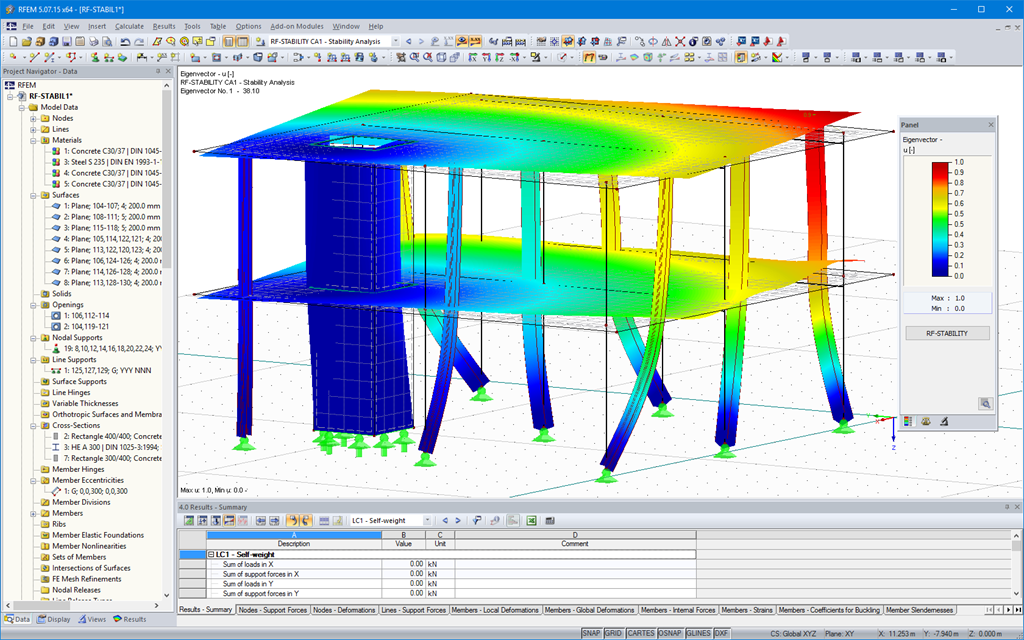

В следующих окнах результатов можно проверить нормированные собственные числа, отсортированные по узлам, стрежням и поверхностям. Графический вывод собственных чисел позволяет оценить работу при потере устойчивости. Это облегчает выбор контрмер.
-
Запросить онлайн-презентацию продуктаПопробуйте Dlubal Software: запланируйте онлайн-демонстрацию продуктов сегодня!
-
Полная версия бесплатно на 90 днейСамый эффективный способ познакомиться с программным обеспечением Dlubal - это попробовать его самостоятельно.
-
.png?mw=192&hash=f63e4a3f1836233005de32f60201d5392e507cf1)
Связаться с отделом продажСпециалисты Dlubal к вашим услугам!
Интернет -магазин
Сформируйте свой индивидуальный пакет программ и узнайте все цены онлайн!
Рассчитать стоимость
Общая сумма 1 460,00 USD
Цена действительна для Соединенные Штаты.
Доступные нормативы для расчёта железобетонных конструкций
Нормативы для расчёта железобетонных конструкций
EN 1992-1-1:2004 + A1:2014 (Еврокод 2)
ACI 318-14 (американская норма)
ACI 318-19 (американская норма)
CSA A23.3-19 (канадская норма)
СП 63.13330:2018 (российская норма)
Приложения к EN 1992-1-1
DIN EN 1992-1-1/NA/A1: 2015-12 (Германия)
ÖNORM B 1992-1-1: 2018-01 (Австрия)
SN EN 1992-1-1/NA: 2014-05 (Швейцария)
CEN EN 1992-1-1/2014-11 (Европейский союз)
CSN EN 1992-1-1/NA: 2016-05 (Чехия)
HRN EN 1992-1-1/NA: 2015-10 (Хорватия)
ILNAS EN 1992-1-1/NA: 2020-03 (Люксембург)
IST EN 1992-1-1/NA: 2014-04 (Исландия)
NS EN 1992-1-1: 2004-NA: 2008 (Норвегия)
EVS EN 1992-1-1/NA: 2021-04 (Эстония)
TKP EN 1992-1-1/NA: 2009-12 (Беларусь)
IS I. 1992-1-1/NA:2020-07 (Irland)
MKC EN 1992-1-1/NA: 2010-01 (Северная Македония)
BDS EN 1992-1-1: 2005/NA: 2011 (Болгария)
BS EN 1992-1-1: 2004/NA: 2005 (Великобритания)
CYS EN 1992-1-1: 2004/NA: 2009 (Кипр)
EN 1992-1-1 DK NA: 2017-06 (Дания)
EN 1992-1-1 DK NA: 2021-05 (Дания)
LST EN 1992-1-1: 2005/NA: 2019-06 (Литва)
LVS EN 1992-1-1: 2005/NA: 2016-07 (Латвия)
LVS EN 1992-1-1: 2005/NA: 2020-09 (Латвия)
MS EN 1992-1-1: 2010 (Малайзия)
MSZ EN 1992-1-1: 2004/A1: 2016 (Венгрия)
NBN EN 1992-1-1 ANB: 2010 (Бельгия)
NF EN 1992-1-1/NA: 2016-03 (Франция)
NP EN 1992-1-1/NA: 2010-02 (Португалия)
SIST EN 1992-1-1: 2005/A101: 2006 (Словения)
SR EN 1992-1-1:2004/NA:2008 (Румыния)
SS EN 1992-1-1/NA: 2008-06 (Сингапур)
SS EN 1992-1-1/NA: 2014-12 (Швеция)
SS EN 1992-1-1 BFS 2019 (Швеция)
STN EN 1992-1-1/NA: 2008-06 (Словакия)
NEN-EN 1992-1-1 + C2: 2011/NB: 2016 (Нидерланды)
PN EN 1992-1-1/NA: 2010-09 (Польша)
PN EN 1992-1-1/NA: 2018-11 (Польша)
SFS EN 1992-1-1/NA: 2015-01 (Финляндия)
UNE EN 1992-1-1/NA: 2013 (Испания)
UNI EN 1992-1-1/NA: 2007-07 (Италия)
..png?mw=320&hash=bd2e7071b02d74aef6228d22c4b83867d2d7e1a5)
Длительность: 00:01:02 min
Длительность: 00:01:27 min
База знаний
Длительность: 00:00:31 min
Длительность: 00:00:54 min
Длительность: 00:00:22 min
Длительность: 00:01:33 min
Длительность: 00:00:22 min
Длительность: 00:01:12 min
Длительность: 00:03:54 min

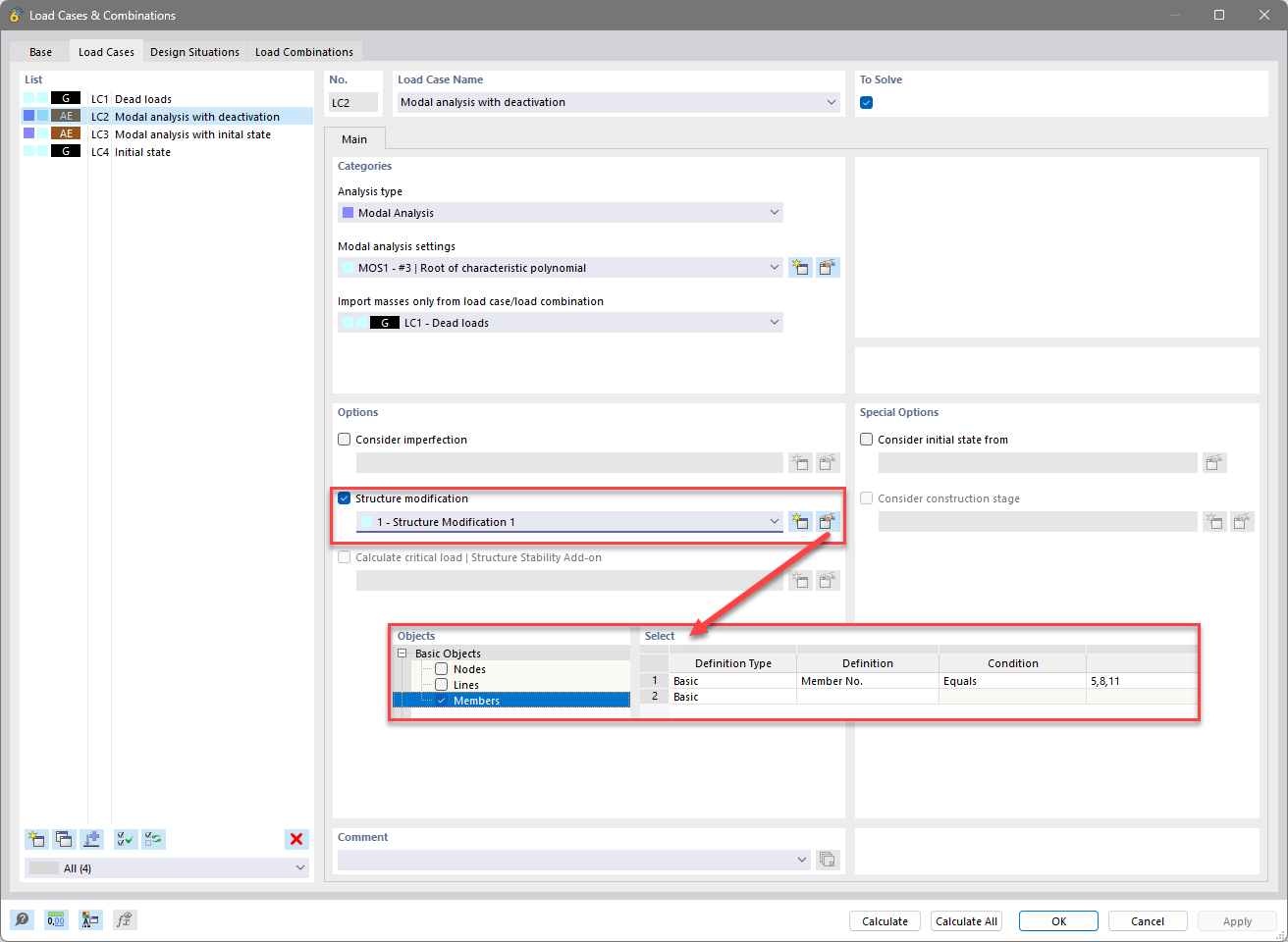

Определение значений собственных колебаний также, так и анализ спектра реакции всегда выполняются в линейной системе. Если в системе имеются нелинейности, то они приводятся к линейному виду и, следовательно, не учитываются. Это могут быть, например, растянутые стержни, нелинейные опоры или нелинейные шарниры. В данной статье показано, как можно с этим справиться в динамическом расчёте.

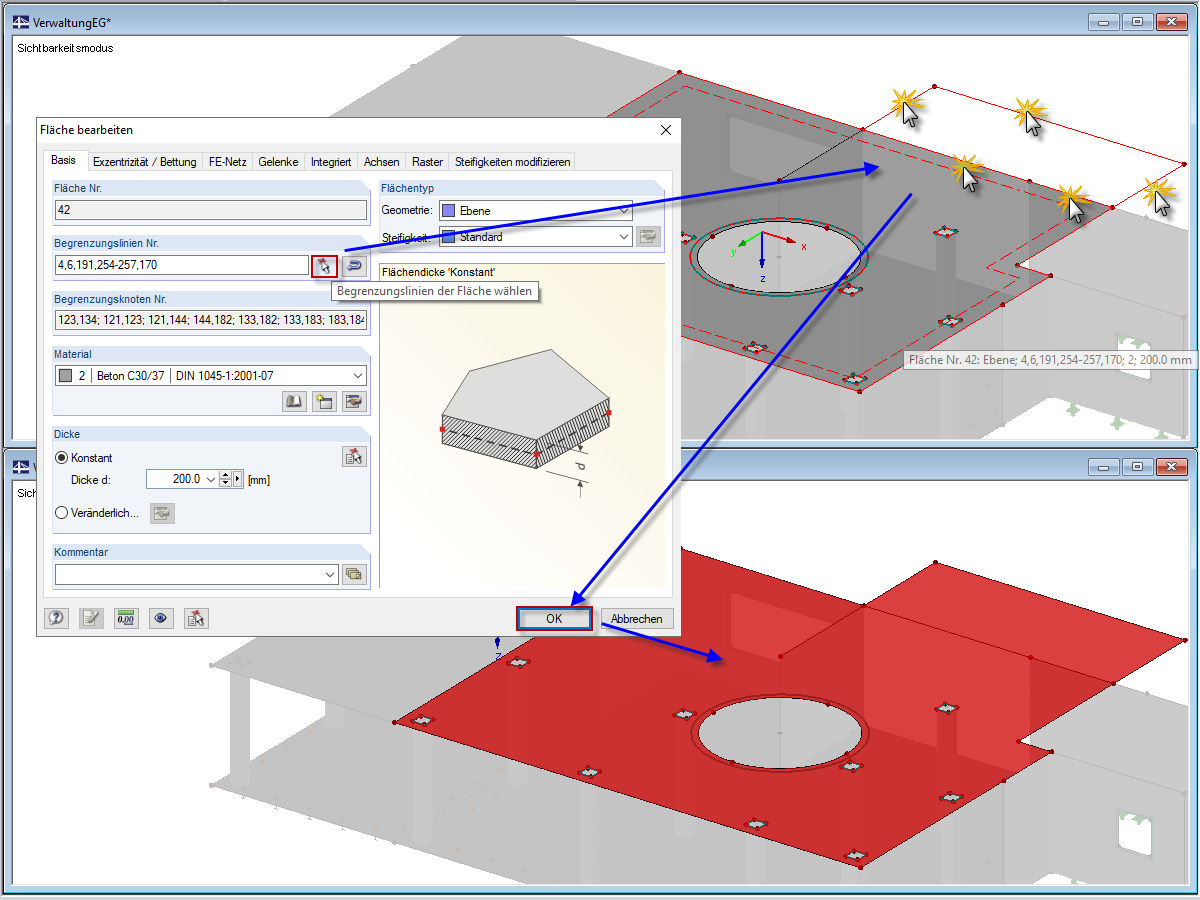

Если геометрия поверхности, у которой требуется удалить некоторые из существующих граничных линий, данным изменится, тогда нет необходимости в повторном определении этой поверхности.

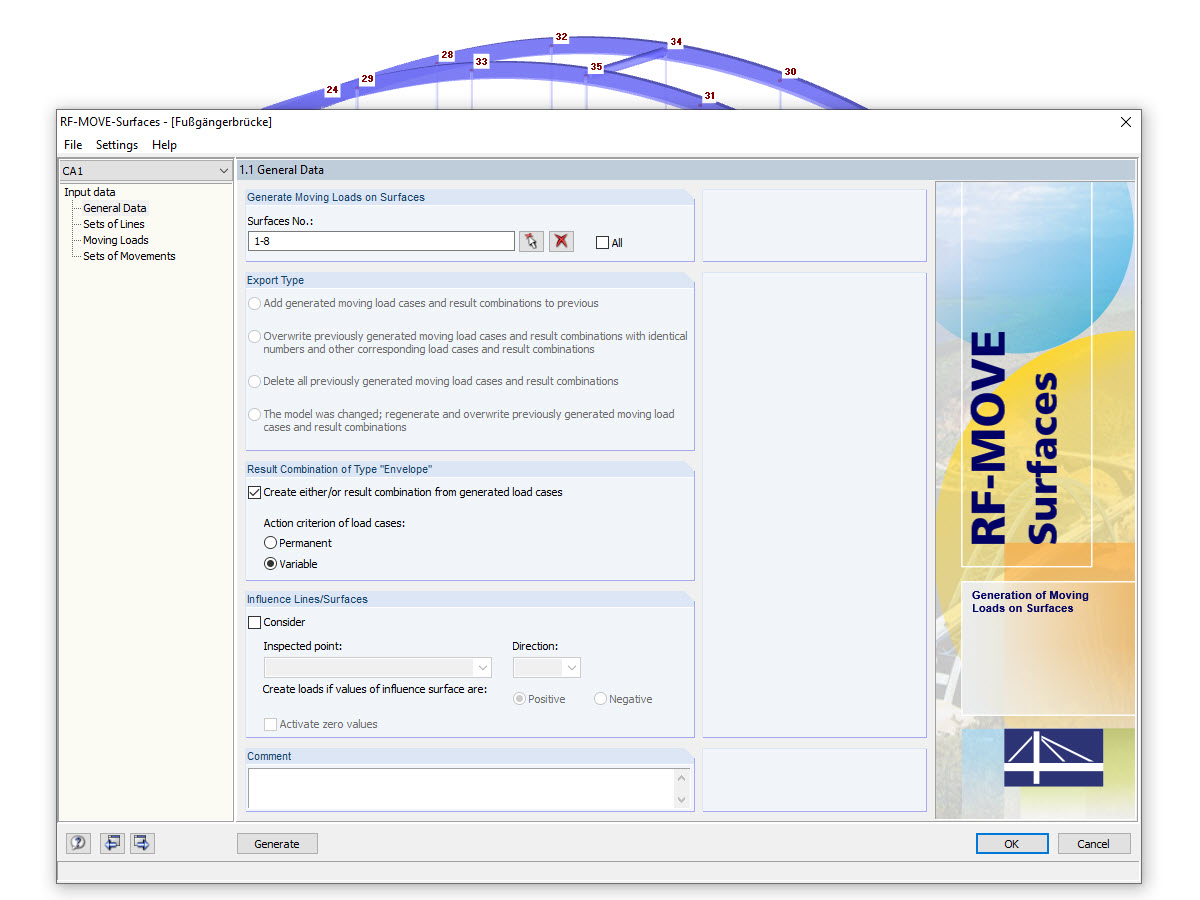

RF-MOVE Surfaces значительно облегчает создание загружений для различных положений подвижных нагрузок. Для программы RFEM 5 создаются отдельные загружения из положений подвижной нагрузки. По желанию, можно создать пакетное расчётное сочетание всех положений нагрузки.
В данной статье будут представлены основные принципы и способы моделирования полиспастов в программе RFEM.

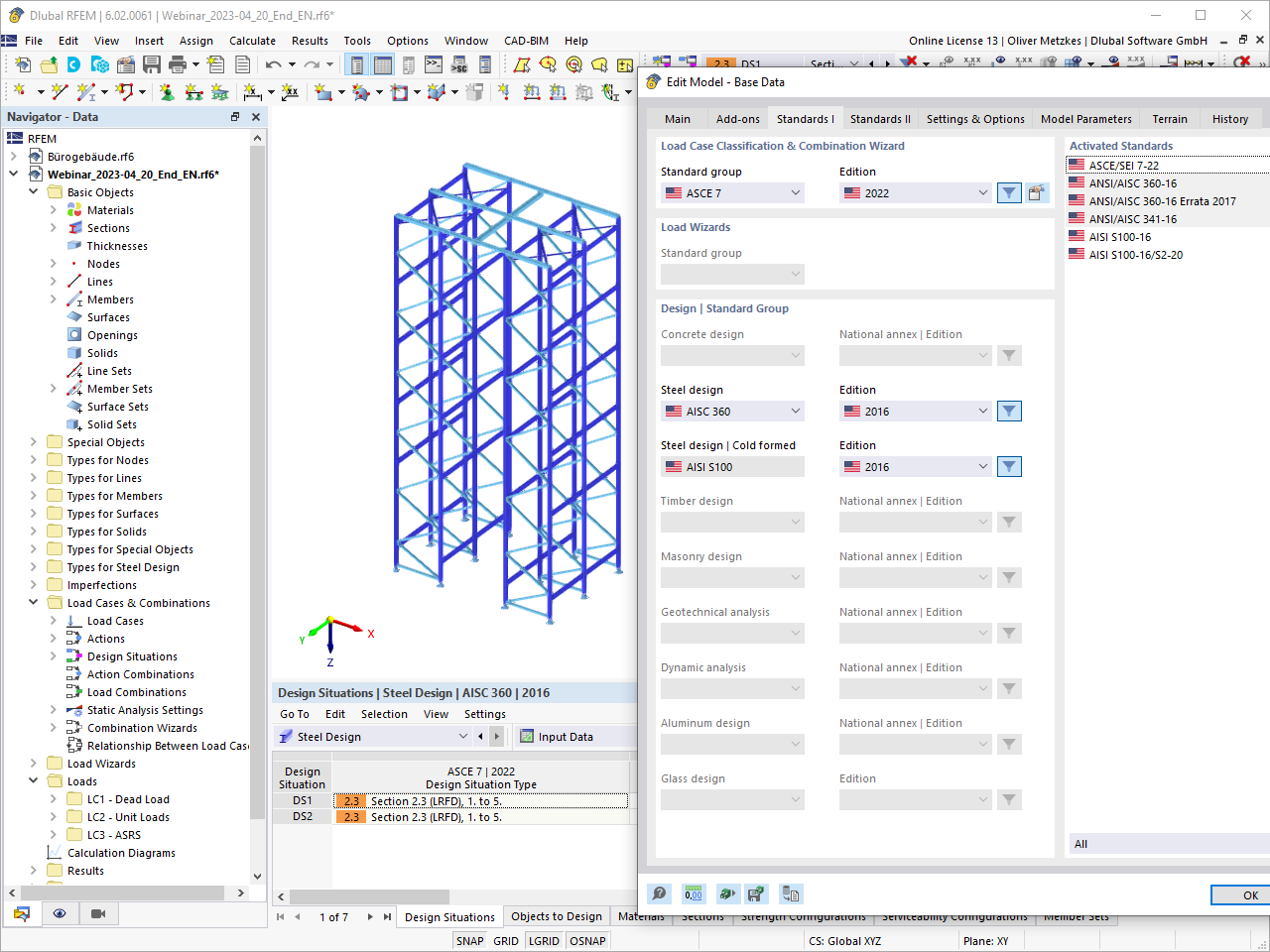

Расчет холодногнутых стальных стержней по норме AISI S100-16/CSA S136-16 доступен в программе RFEM 6. Доступ к расчёту можно получить, выбрав стандарт «AISC 360» или «CSA S16» в аддоне Steel Design. Затем для холодногнутого расчета автоматически выбирается «AISI S100» или «CSA S136».
RFEM применяет метод прямой прочности (DSM) для расчета упругой нагрузки на стержень при потере устойчивости. Метод прямой прочности предлагает два типа решений: численное (метод конечных полос) и аналитическое (спецификация). Сигнатуру конечного автомата и формы потери устойчивости можно увидеть в разделе «Сечения».

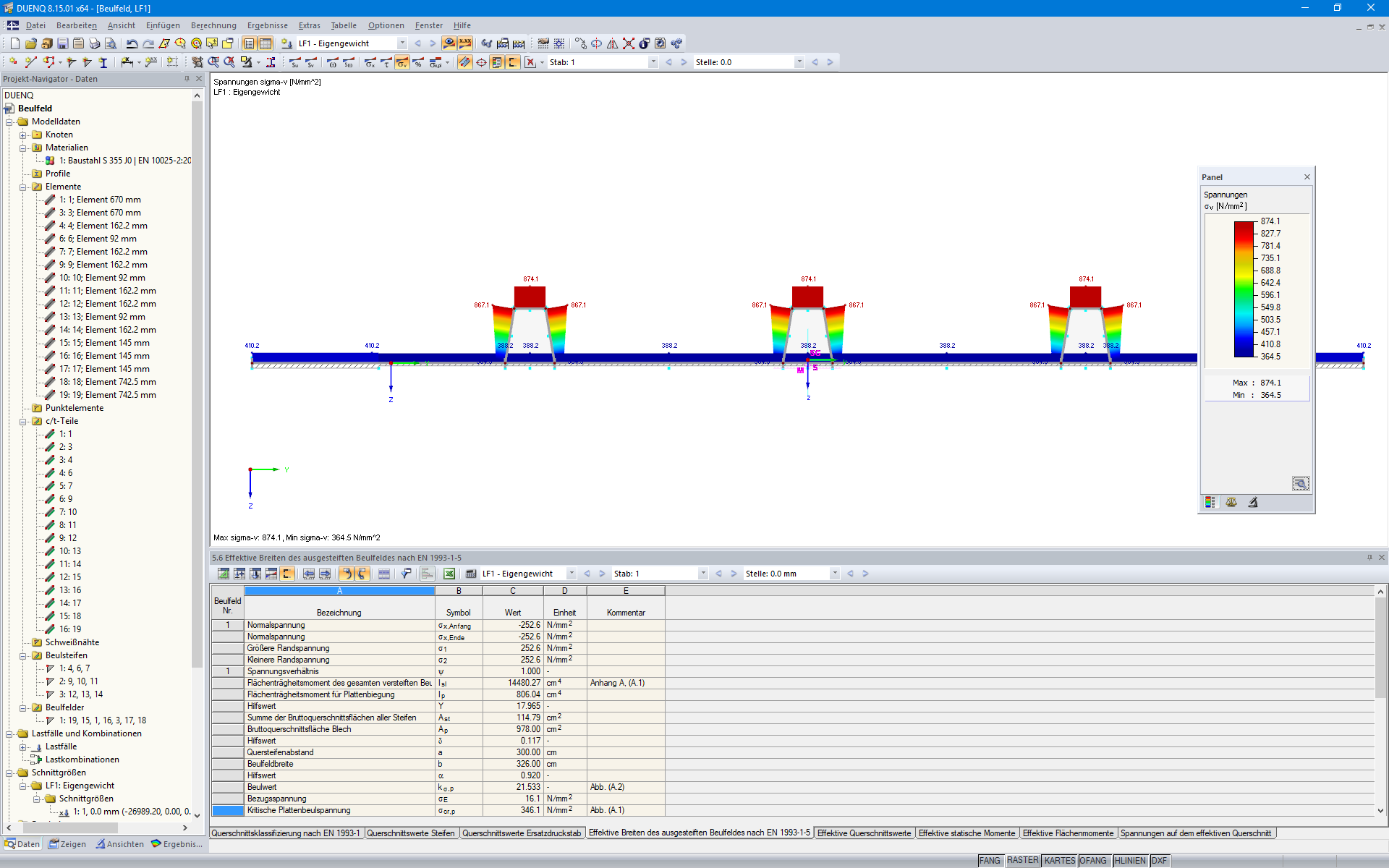

В программе SHAPE-THIN 8 можно рассчитывать эффективное сечение усиленных плит с потерей устойчивости по норме EN 1993-1-5, п. 4.5.
Критическое напряжение при потере устойчивости рассчитывается по норме EN 1993-1-5, Приложение A.1, для плит с потерей устойчивости, имеющих как минимум 3 продольных элемента жесткости, или по норме EN 1993-1-5, Приложение A.2, для плит с потерей устойчивости, с одним или двумя элементы жесткости в сжатой зоне. Программа выполняет также на запас потери устойчивости при кручении.

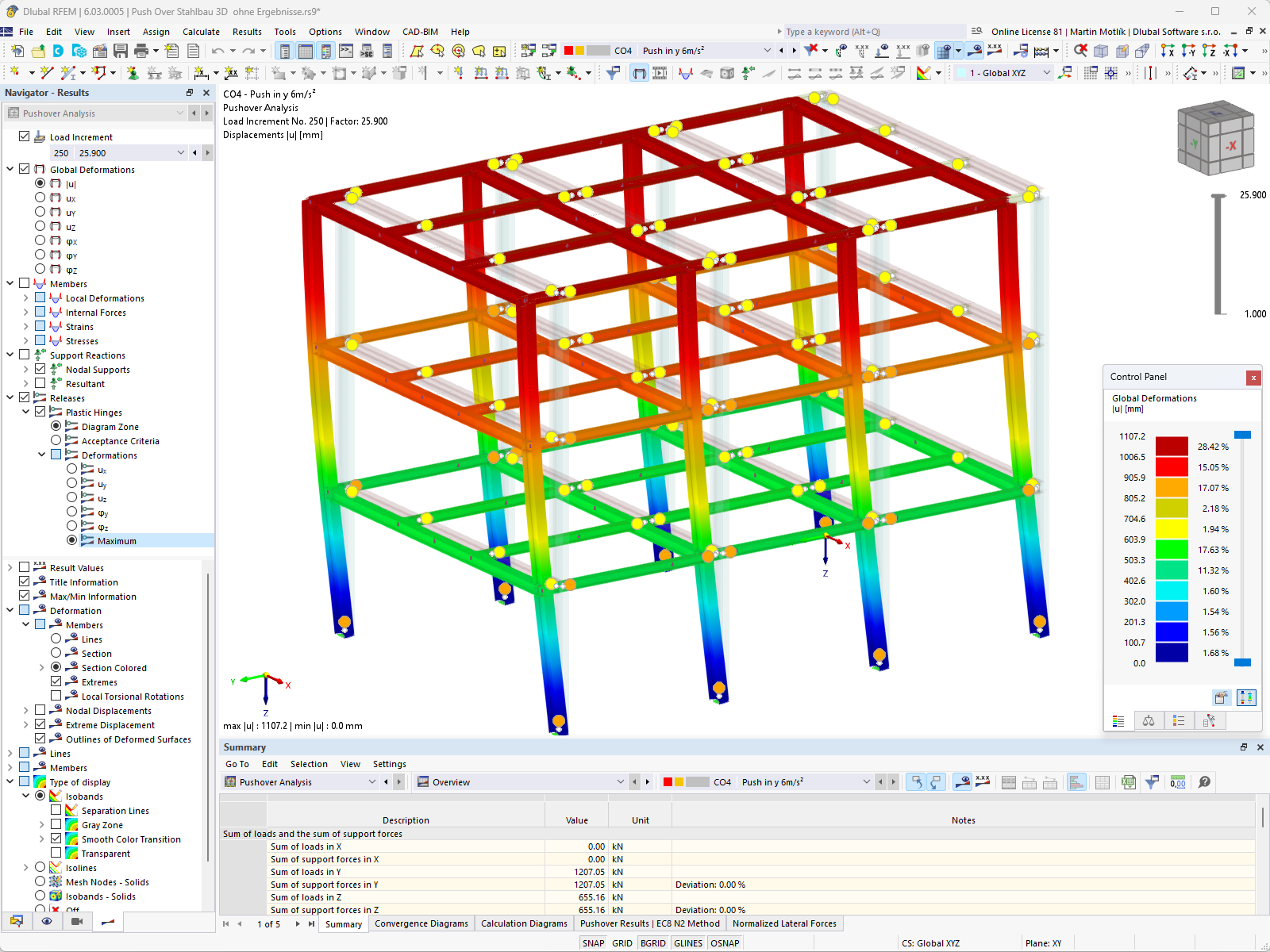

Диаграммный метод расчёта управляется недавно представленным типом анализа в сочетаниях нагрузок. Здесь у вас есть доступ к выбору распределения и направления горизонтальной нагрузки, выбору постоянной нагрузки, выбору желаемого спектра реакций для определения целевого перемещения и настройкам диаграммного метода расчёта для его применения.
