Скачайте модель фермы эскалатора, созданную в программе RFEM6.

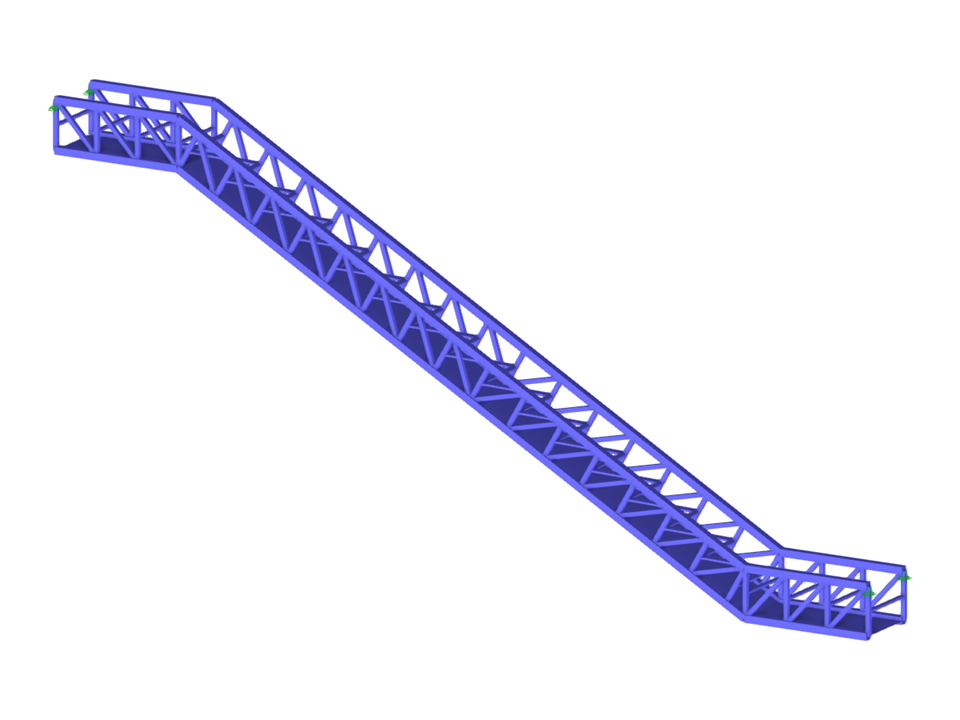

Конструкция эскалатора
Количество узлов | 140 |
Количество линий | 269 |
Количество стержней | 265 |
Количество поверхностей | 3 |
Количество тел | 0 |
Количество загружений | 4 |
Количество сочетаний нагрузок | 9 |
Количество расчетных сочетаний | 0 |
Общий вес | 7,886 t |
Размеры (метрические) | 19,856 x 9,100 x 1,500 m |
Размеры (имперские) | 65.14 x 29.86 x 4.92 feet |
На данной странице находятся различные конструктивные модели (напр., файлы RFEM, RSTAB или RWIND), которые можно свободно скачать и затем использовать в учебных целях или для своих собственных проектов. Однако, мы не несем никакой ответственности за точность и полноту этих моделей.
