RF-STABILITY provádí v programu RFEM 5 analýzu stability a stanoví součinitele kritického zatížení a příslušné stabilitní tvary pro modely s prutovými, skořepinovými a tělesovými prvky. V tomto případě můžete převzít normálové síly ze zatěžovacích stavů nebo kombinací zatížení a modul podporuje také nelineární posouzení stability.

Přídavný modul se specializuje na posouzení stability metodou vlastních čísel. Umožňuje počítat modely z prutových, skořepinových a tělesových prvků a provádí nelineární posouzení stability. Přídavný modul vám nabízí čtyři řešiče rovnic pro efektivní výpočty různých modelů a možnost zohlednit úpravy tuhosti programu RFEM 5.

Přídavný modul programu RFEM 5 pro posouzení stability metodou vlastních čísel

Celkový počet: 4

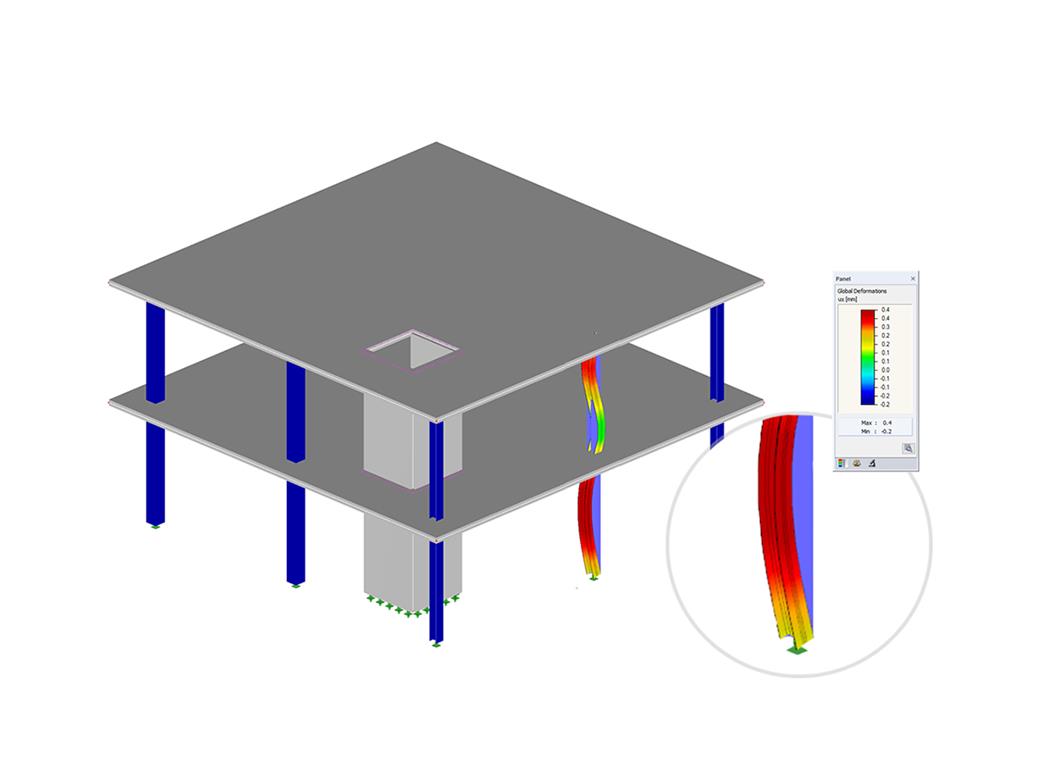

RF-STABILITY přídavný modul programu RFEM | Posouzení stability metodou výpočtu vlastních čísel

Zusatzmodule für Statiksoftware RFEM und RSTAB

Stabilní | Základní funkce

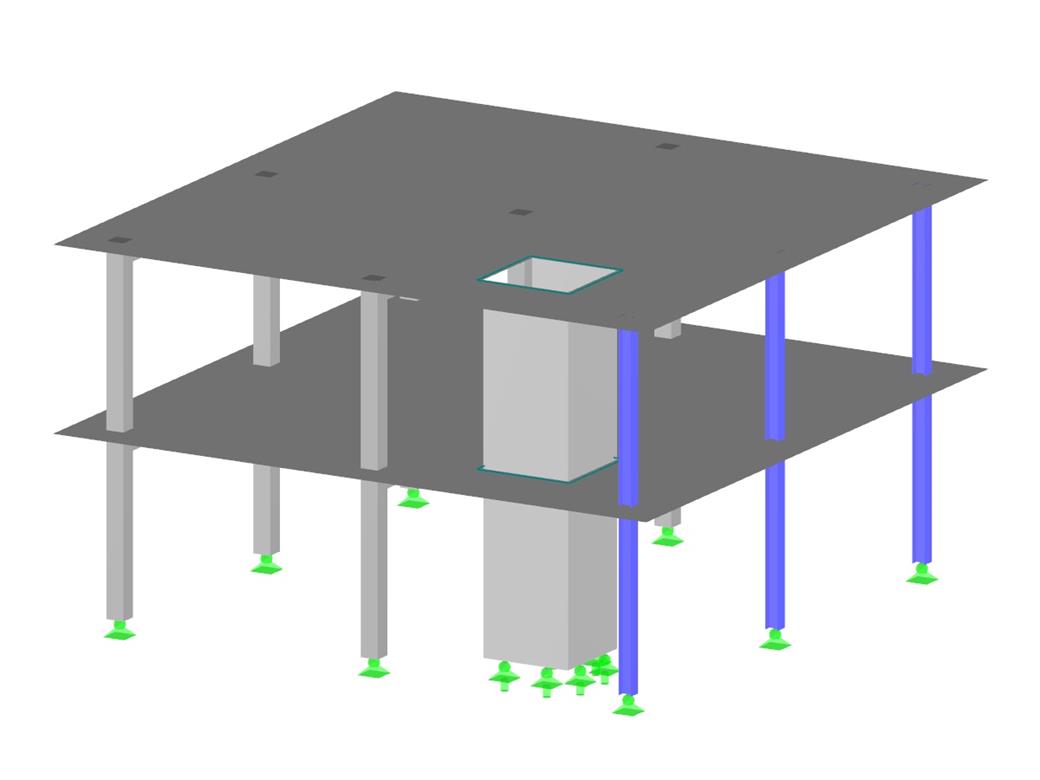

Analýza modelů, které se skládají z prutových, skořepinových a tělesových prvků
Převzetí normálových sil ze zatěžovacího stavu nebo skupiny zatěžovacích stavů
Nelineární stabilitní analýza
Volitelné zohlednění působení normálových sil od počátečního předpětí
Čtyři řešiče rovnic pro efektivní výpočty nejrůznějších modelů
Volitelné zohlednění změn tuhosti programem RFEM
Výpočet tvarů vybočení u nestabilních konstrukcí
Stanovení vlastních tvarů od uživatelsky definovaného součinitele přírůstku zatížení (Inverzní silová metoda s posunem)
Volitelné stanovení vlastního tvaru nestabilních modelů (pro identifikaci příčiny nestability)

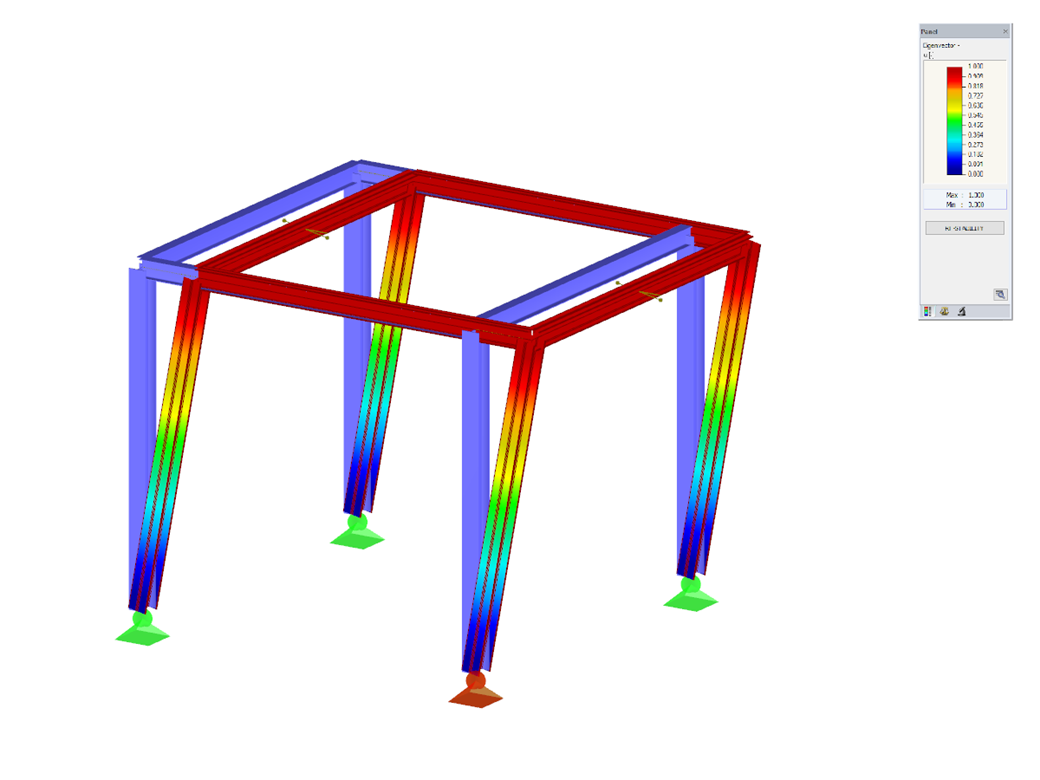

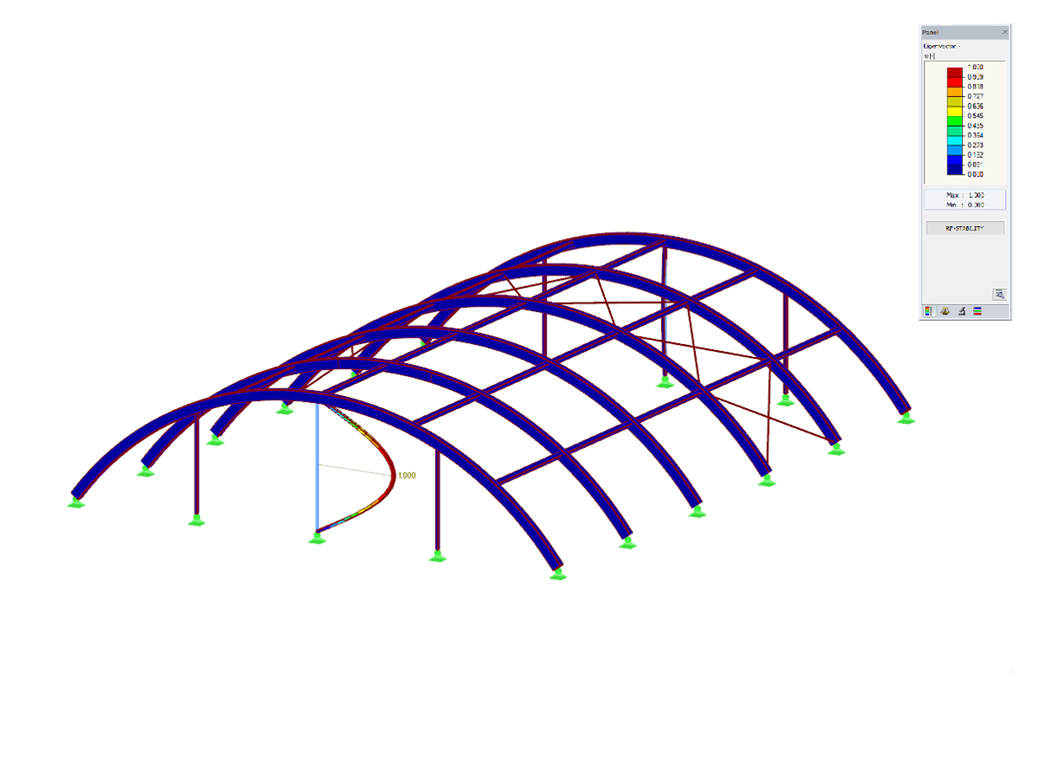

Vizualizace stabilitních tvarů
Základ pro výpočty náhradních systémů s imperfekcemi ve spojení s přídavným modulem RF-IMP

Stabilní | Údaje

Nejprve je třeba vybrat zatěžovací stav nebo kombinaci zatížení, jejichž normálové síly se použijí pro posouzení stability. Je možné definovat další zatěžovací stav, například je třeba zohlednit počáteční předpětí.

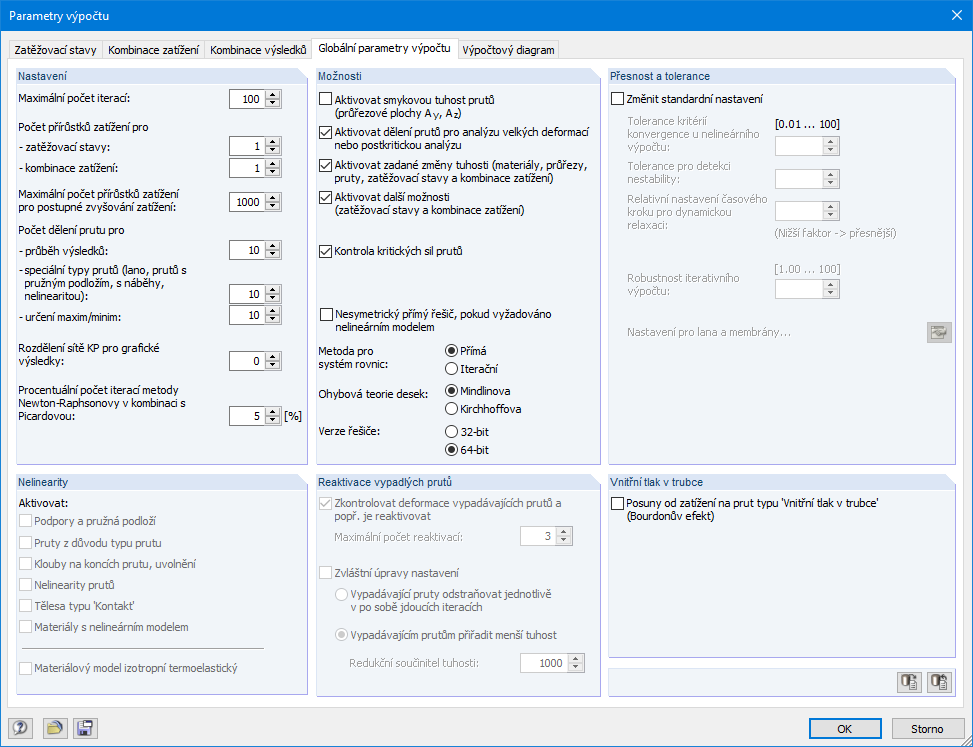

Poté se definuje, zda má program provést lineární nebo nelineární analýzu. V závislosti na aplikaci lze použít přímou metodu výpočtu, například podle Lanczose nebo iterační metodu ICG. Pruty, které nejsou součástí plochy, se zpravidla zobrazí jako prutové prvky se dvěma uzly konečných prvků. Na těchto prvcích není možné určit lokální vzpěr jednotlivých prutů. Proto modul nabízí možnost automatického dělení prutů.

Stabilní | Výpočet

Pro analýzu vlastních tvarů jsou k dispozici různé výpočetní metody:

Přímé metody
- Přímé metody (Lanczos, kořeny charakteristického polynomu, metoda iterace podprostoru) jsou vhodné pro malé až středně velké modely. Tyto rychlé maticové metody řešení vyžadují větší kapacitu operační paměti (RAM). Také 64 bitové operační systémy využívají více paměti, proto je možné rychle vypočítat i složitější konstrukce.
ICG metoda iterace (Incomplete Conjugate Gradient)
- Tato metoda vyžaduje jen malou část operační paměti. Vlastní tvary se určují jeden po druhém. Metodu lze použít pro výpočet velkých konstrukčních systémů jen s několika vlastními čísly.

RF-STABILITY také provádí nelineární posouzení stability. Pro nelineární konstrukce stanoví výsledky blízké reálným podmínkám. Součinitel kritického zatížení se stanoví tak, že se postupně zvyšuje zatížení vybraného zatěžovacího stavu až k dosažení nestability. Při zvyšování zatížení se zohledňují nelinearity jako např. neúčinné pruty, podpory a podloží nebo také materiálové nelinearity.

Stabilní | Výsledky

Prvními zobrazenými výsledky jsou součinitele kritického zatížení. S jejich pomocí je možné posoudit riziko ztráty stability. U modelů s pruty se vzpěrné délky a kritická zatížení prutů zobrazí v tabulce.

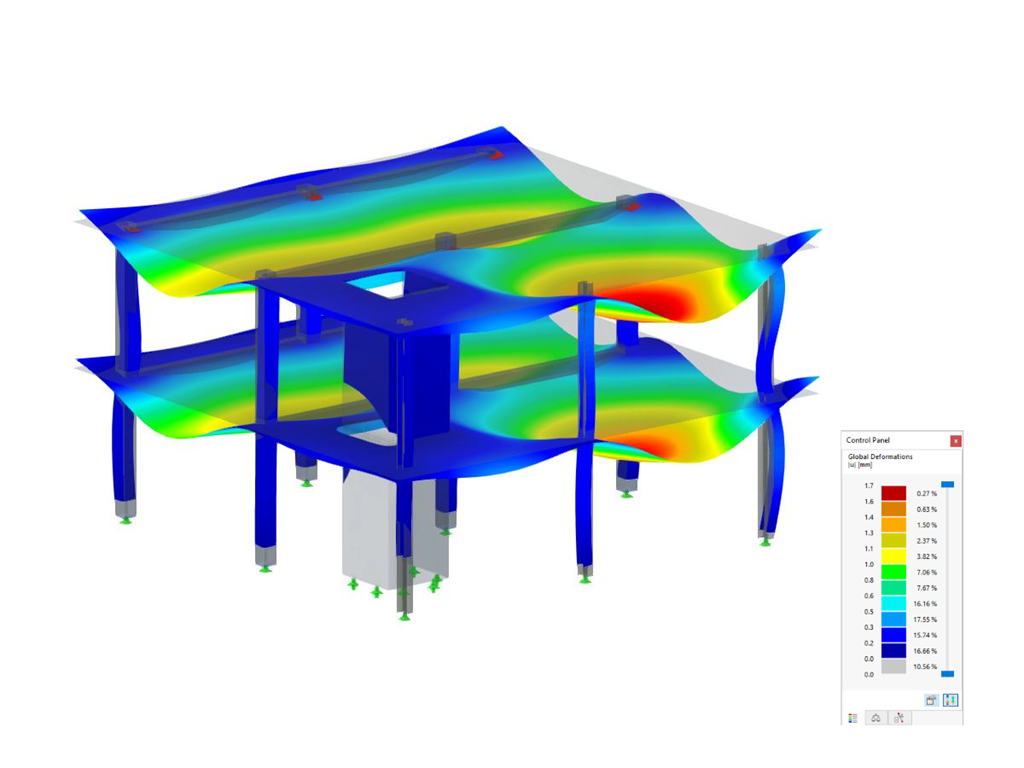

V dalších tabulkách výsledků je možné zkontrolovat normované vlastní tvary podle uzlů, prutů a ploch. Grafické zobrazení vlastních čísel umožňuje vyhodnotit chování při vzpěru a boulení. To pak usnadňuje volbu protiopatření.
