RFEM 5 附加模块
RF-STABILITY

RFEM 5 附加模块
RF-STABILITY

在 RFEM 5 中的稳定性分析模块 RF-STABILITY 可以对杆件、壳和实体单元的模型进行临界荷载系数和相应的稳定性分析。 您可以从荷载工况或荷载组合中导入轴力，并且该模块还支持非线性稳定性分析。

该附加模块专门用于特征值法稳定性分析。 可以基于杆件、壳和实体单元计算模型，并进行非线性稳定性分析。 Das Zusatzmodul bietet Ihnen vier Gleichungslöser für effektive Berechnungen verschiedener Modelle und die Möglichkeit, Steifigkeitsänderungen von RFEM 5 zu berücksichtigen.

RF-STABILITY | 产品特性

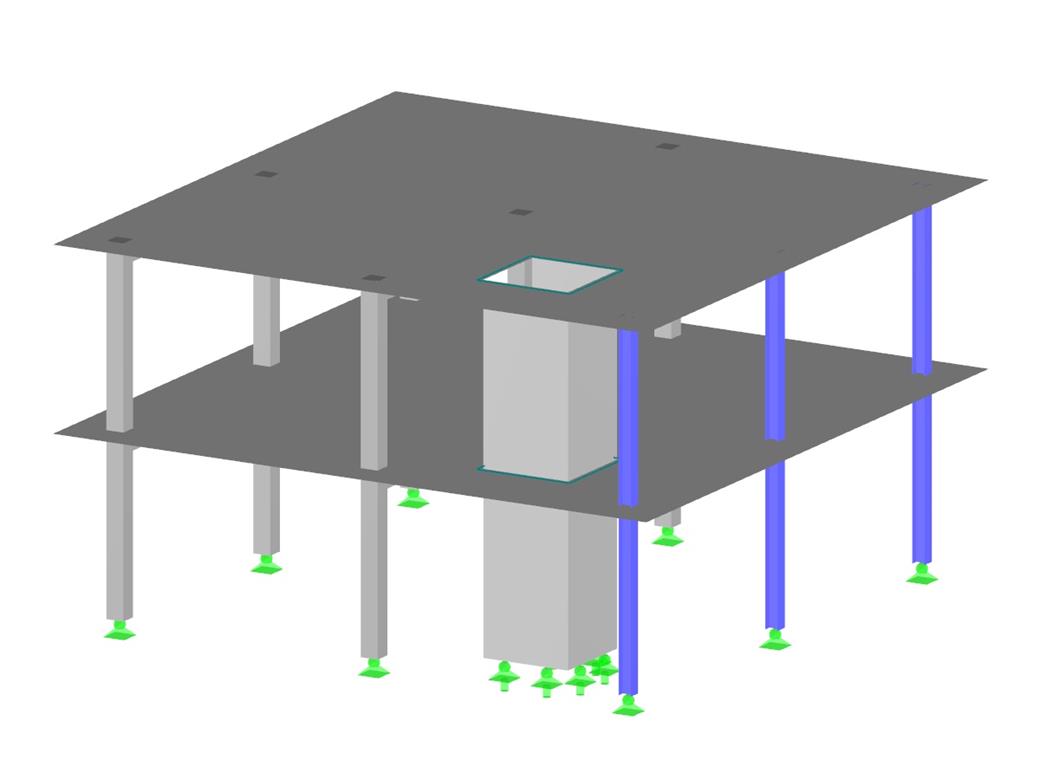

  • 计算由杆件、壳和实体单元组成的模型
  • 导入由荷载工况或者荷载组合计算的轴力
  • 非线性稳定性分析
  • 选择考虑初始预应力引起的轴力
  • 四种方程求解器高效的计算不同的模型
  • 选择考虑 RFEM 中的刚度变化

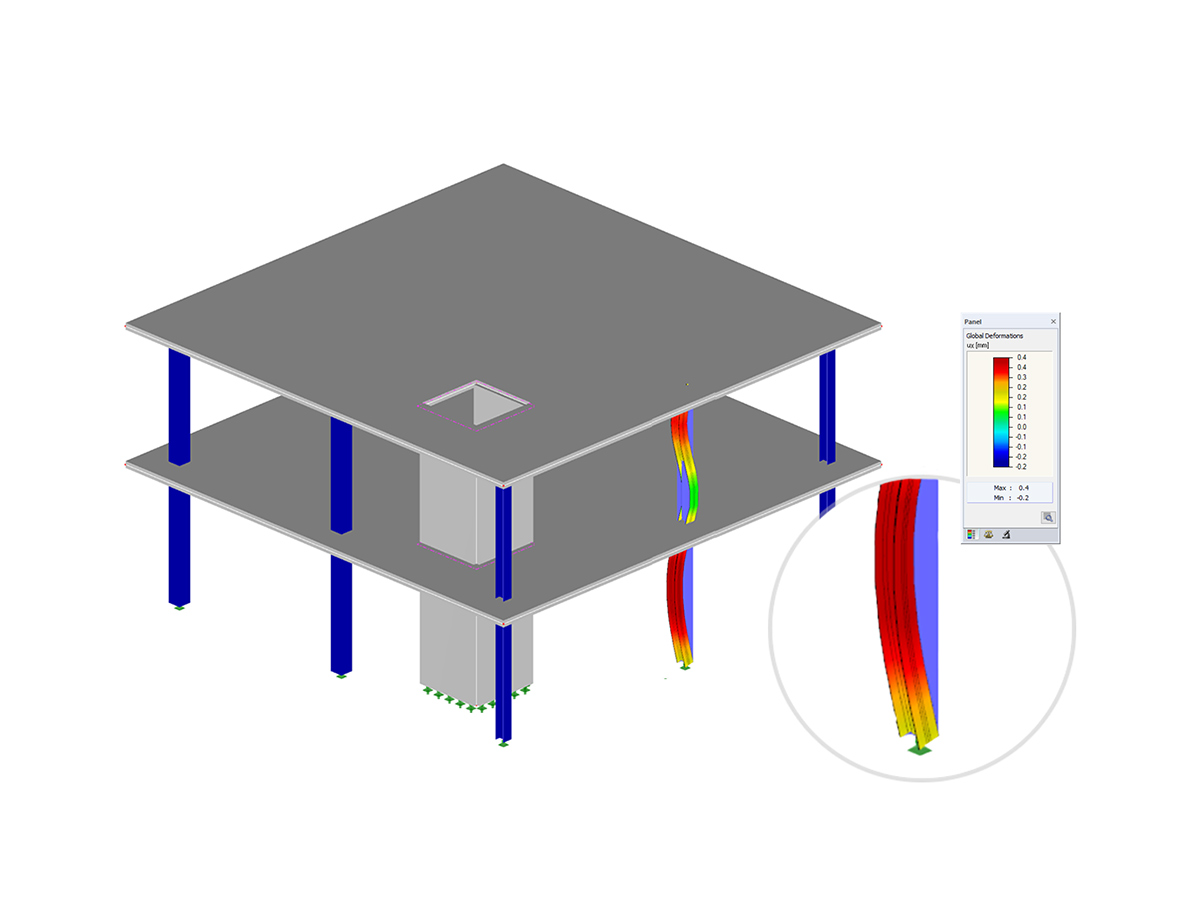

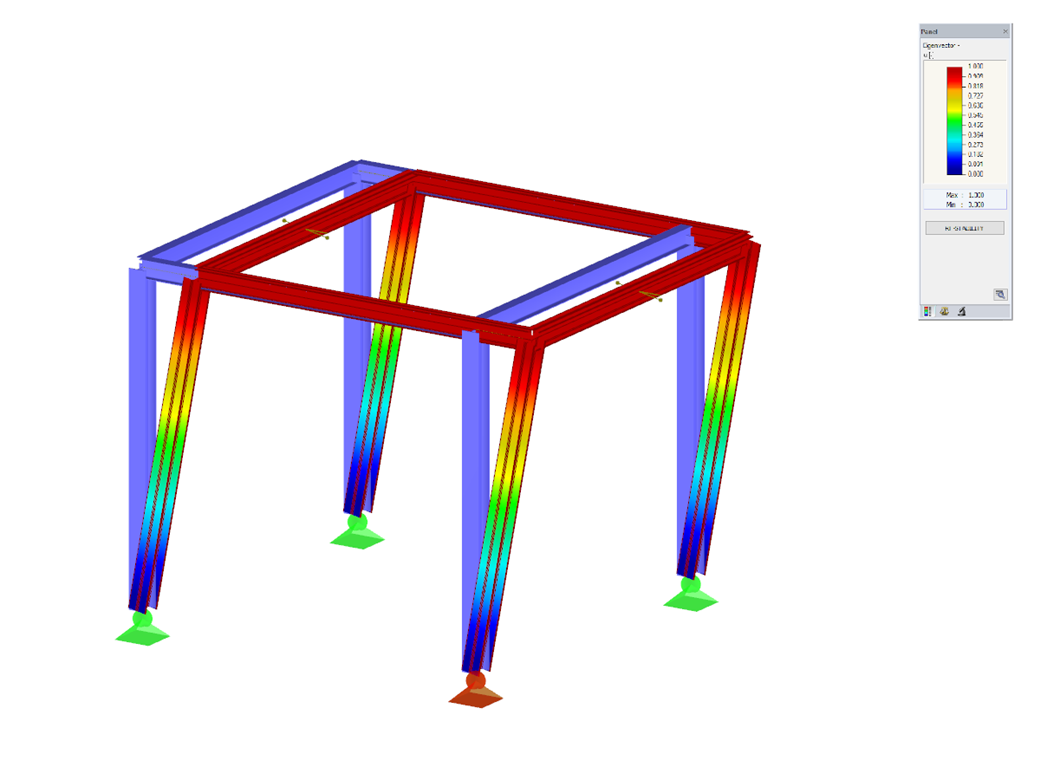

  • 计算非稳定模型的屈曲和翘曲图形
  • 按照用户定义的荷载增量系数（Shift-Methode）计算稳定性图形
  • 选择计算非稳定模型的振型（用于找出不稳定的原因）

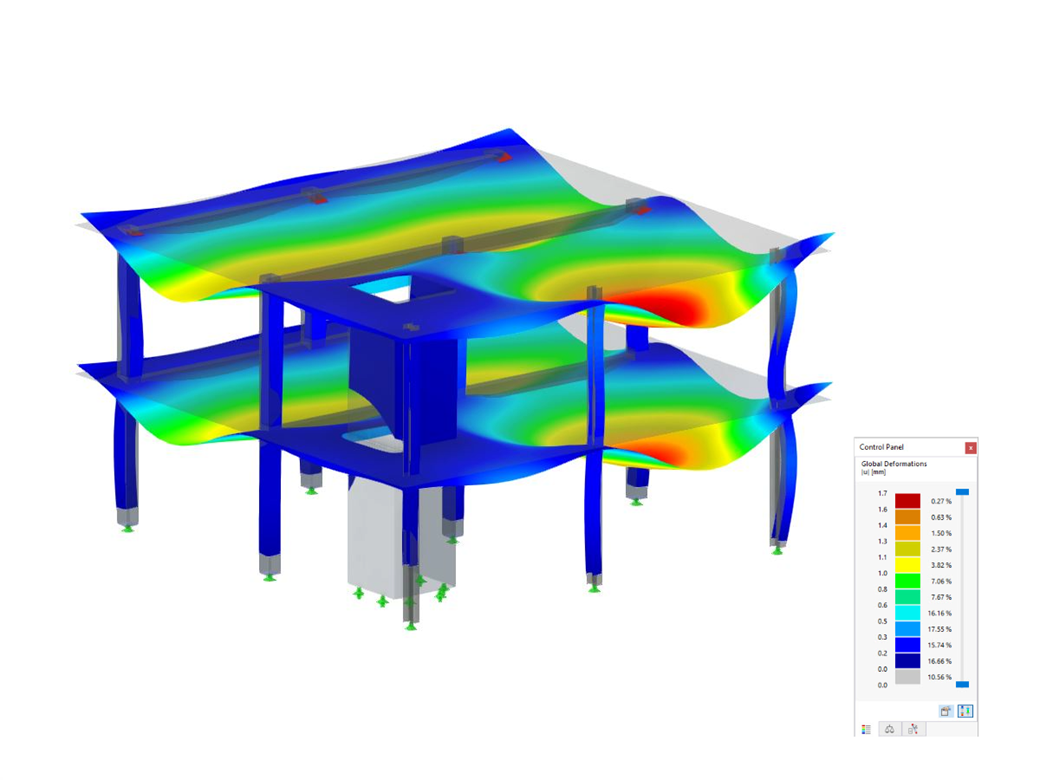

  • 显示稳定性图形
  • 使用附加模块 RF-IMP 中模型等效缺陷的计算结果进行计算

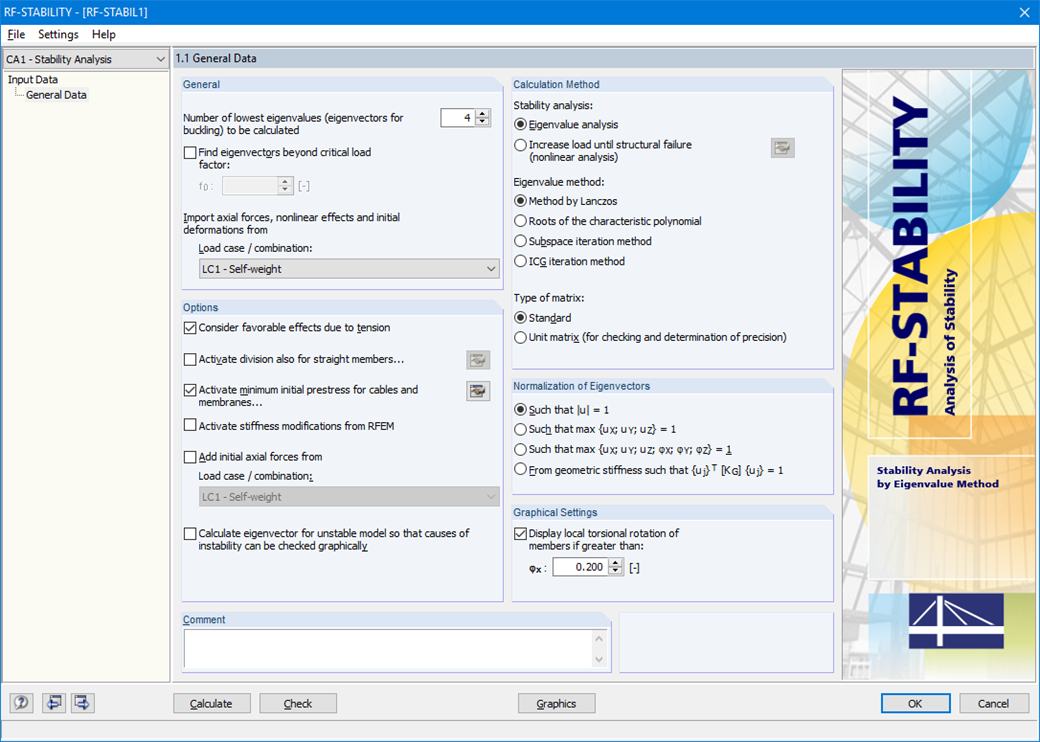

RF-STABILITY | 输入

首先，需要选择一个荷载工况或荷载组合，在稳定性分析中要使用其轴力。 但是可以再定义另一个荷载工况，例如，给您要考虑的初始预应力。

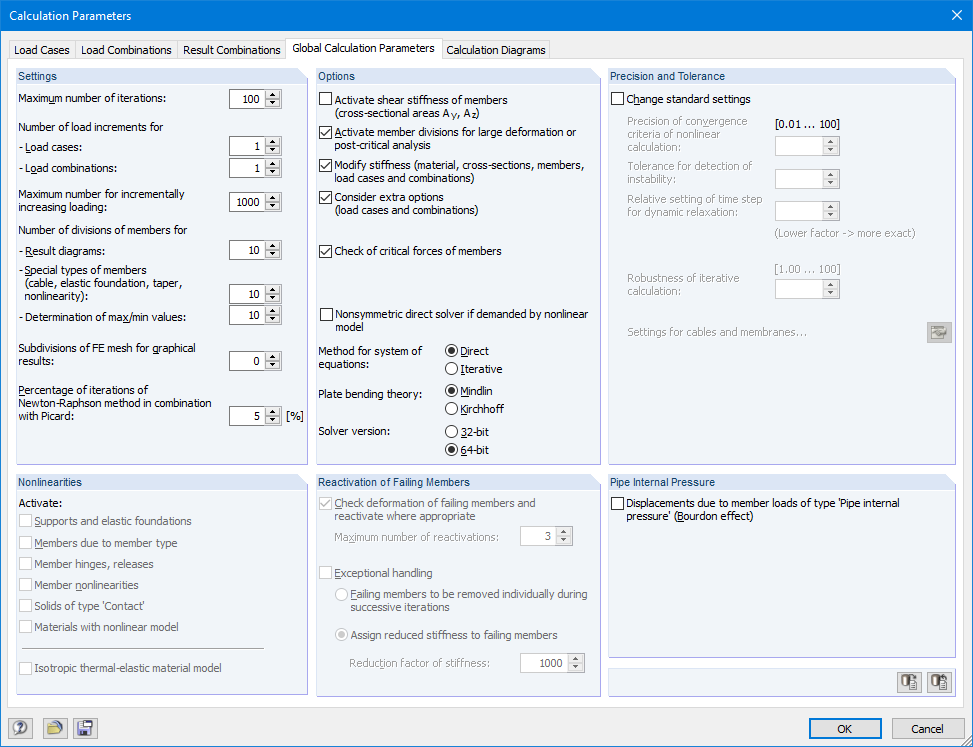

然后，您可以选择进行线性或非线性分析。 根据不同的应用情况，可以使用直接计算法，例如 Lanczos 或ICG迭代法。 不集成在面上的杆件通常显示为带有两个有限元节点的杆件单元。 不能使用这些单元来计算杆件的局部屈曲。 用户可以在该对话框中选择自动划分杆件。

RF-STABILITY | 计算

特征值分析有以下几种方法：

  • 直接法
    • 直接法（Lanczos、特征多项式的根、子空间迭代）适用于中小型模型。 这些快速的方程求解方法占用了大量内存。 64 位系统会占用更多内存，但是这样可以快速计算更大的结构体系。
  • ICG 迭代方法（基于共轭梯度的迭代）
    • 该方法占用内存小。 一个接一个地计算特征值。 可用于计算具有很少特征值的大型结构体系。

使用附加模块 RF-STABILITY 可以进行非线性稳定性分析。 对于非线性结构，也提供了接近实际的结果。 临界荷载工况的临界荷载系数是通过逐渐增加荷载工况的荷载直到达到不稳定状态来确定的。 荷载增量考虑了材料的非线性，例如失效的杆件，支座和地基的非线性。

RF-STABILITY | 结果输出

首先显示的结果是临界荷载系数。 以便对稳定性风险进行评估。 对于杆件模型会以表格的形式输出杆件的有效长度和临界荷载。

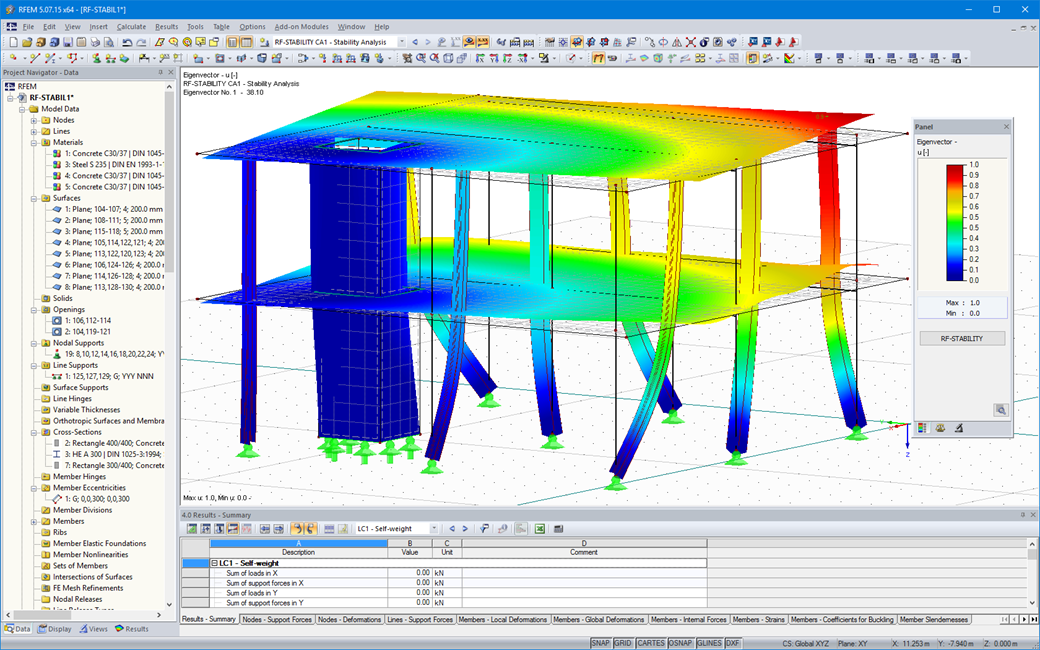

在接下来的结果窗口中，您可以检查按节点、杆件和面排列的特征值。 通过特征值图形可以评估结构的屈曲行为。 图形显示便于采取措施。
