Moduł dodatkowy dla RFEM 5
RF-STABILITY

• Obliczanie modeli składających się z elementów prętowych, powłokowych i bryłowych
• Import sił osiowych z przypadku obciążenia lub kombinacji obciążeń
• Nieliniowa analiza stateczności
• Możliwość uwzględniania sił osiowych od wstępnego sprężenia
• Cztery dostępne solvery do rozwiązywania równań dla efektywnego obliczania różnych modeli konstrukcyjnych
• Opcjonalne uwzględnienie zmian w sztywności w RFEM
• Obliczanie postaci wyboczeniowych dla modeli niestatecznych
• Wyszukiwanie postaci wyboczeniowych o krytycznym mnożniku obciążenia większym niż zadany przez użytkownika (metoda "przesunięcia")
• Możliwość określania wektorów własnych dla modeli niestatecznych (w celu zidentyfikowania przyczyny niestateczności)

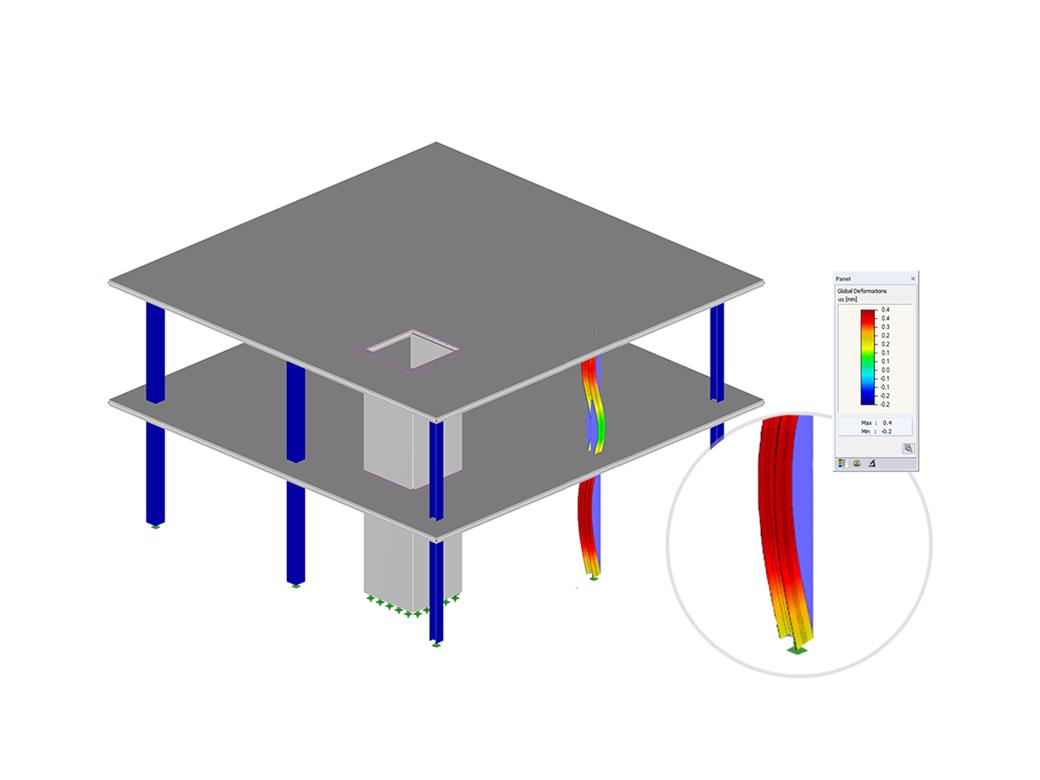

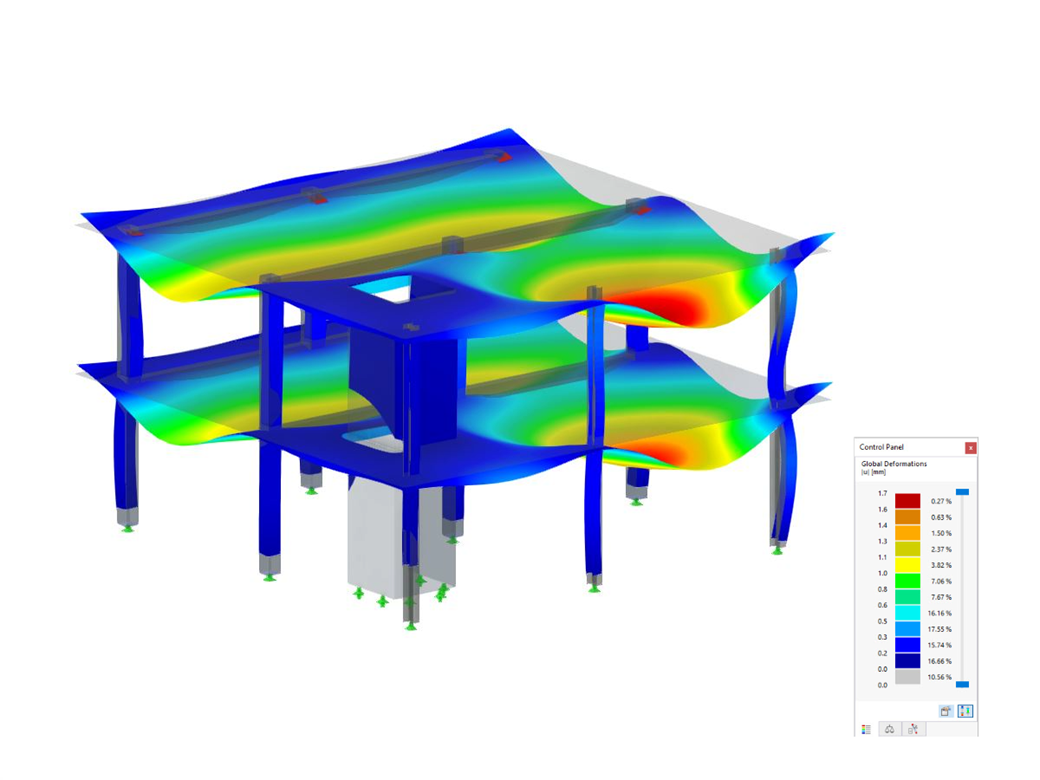

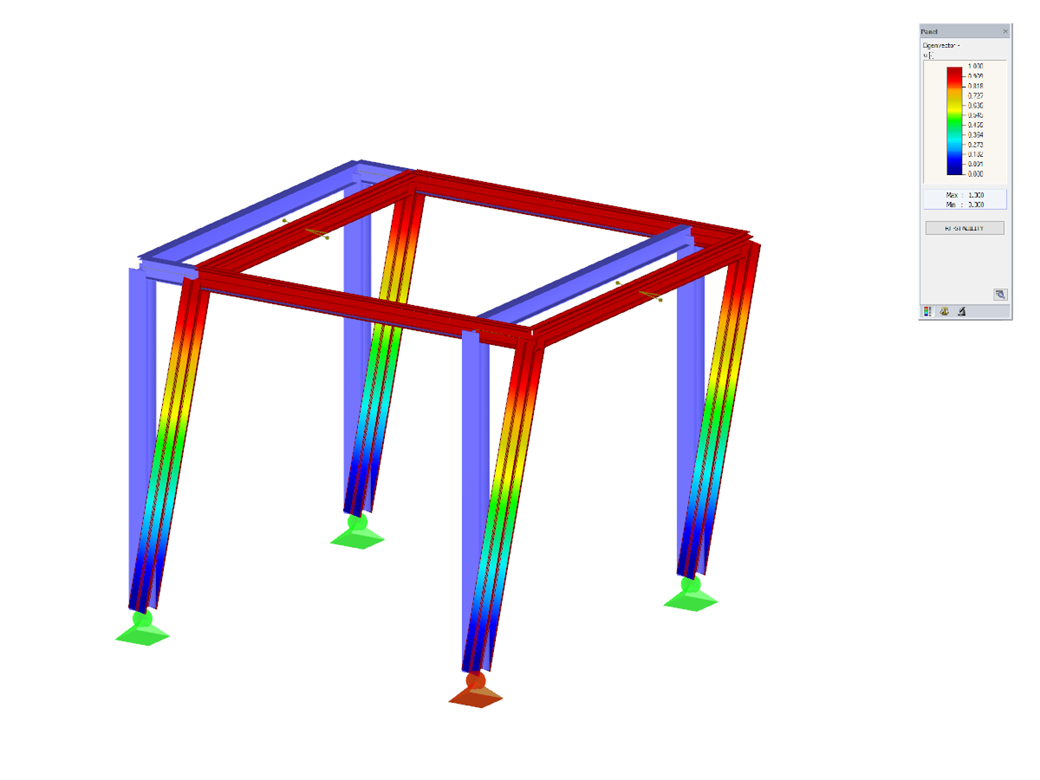

• Wizualizacja postaci niestateczności
• Podstawy analizy z wykorzystaniem imperfekcyjnych konstrukcji zastępczych w RF-IMP

Do analizy wartości własnych dostępnych jest kilka metod:

• Metody bezpośrednie
  • Metody bezpośrednie (Lanczosa, pierwiastki wielomianu charakterystycznego, metoda iteracji podprzestrzeni) są odpowiednie dla małych i średnich modeli. Te szybkie metody rozwiązywania równań wykorzystują dużą ilość pamięci RAM (RAM). Systemy 64-bitowe zużywają więcej pamięci, dzięki czemu można szybko obliczyć nawet większe układy konstrukcyjne.
• ICG metoda iteracji
  • Ta metoda wymaga tylko niewielkiej ilości pamięci. Wartości własne są określane jedna po drugiej. Może być stosowany do obliczania dużych układów konstrukcyjnych o niewielkiej liczbie wartości własnych.

Moduł dodatkowy RF-STABILITY umożliwia również nieliniową analizę stateczności. Również w przypadku konstrukcji nieliniowych dostarczane są wyniki zbliżone do rzeczywistości. Współczynnik obciążenia krytycznego jest określany poprzez stopniowe zwiększanie obciążeń w podstawowym przypadku obciążenia, aż do osiągnięcia niestateczności. Przyrost obciążenia uwzględnia nieliniowości, takie jak ulegające uszkodzeniu pręty, podpory i fundamenty oraz nieliniowości materiałowe.
