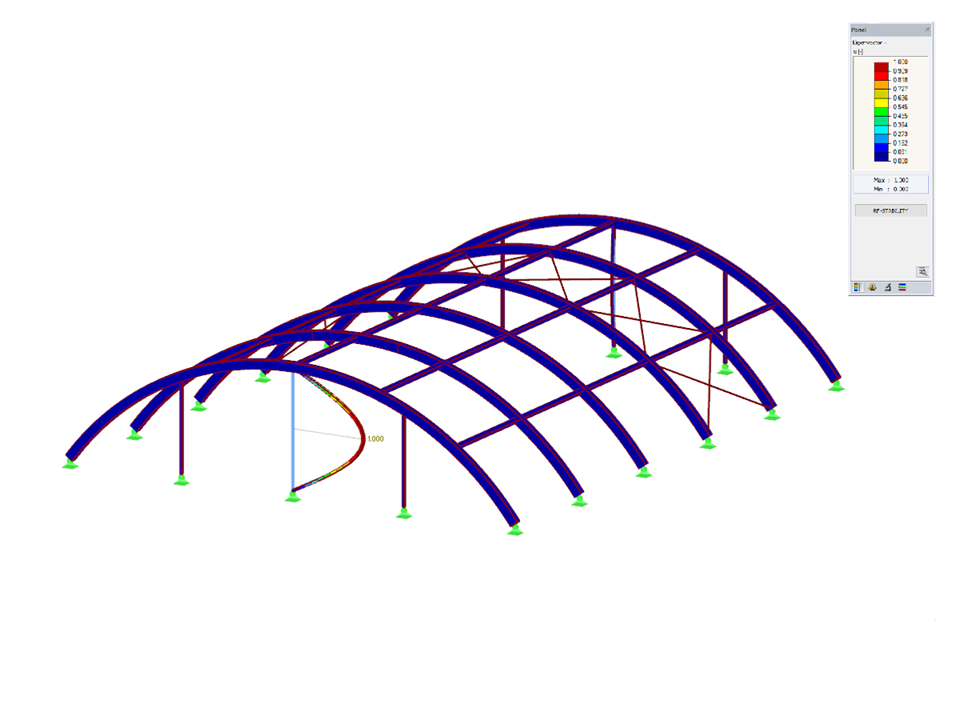

Stabilność drewnianej hali
Liczba węzłów | 93 |
Liczba linii | 83 |
Liczba prętów | 83 |
Ilość przypadków obciążenia | 3 |
Ilość KO | 5 |
Liczba kombinacji wyników | 1 |
Ciężar całkowity | 7,700 t |
Wymiary (metryczne) | 19,754 x 24,631 x 12,192 m |
Wymiary (imperialne) | 64.81 x 80.81 x 40 feet |
Wersja programu | 5.24.01 |
Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
![Model konstrukcyjny](/pl/webimage/014639/2977174/Modell_für_Token_!!!_Nicht_zum_Download_anbieten!!!.png?mw=512&hash=31c7d34a75105e3a5d172f880205e0eb09a465be)
![Belka jednoprzęsłowa podparta widełkowo oraz bez pośrednich podpór bocznych](/pl/webimage/011728/3047345/KB_001647_01.jpg?mw=512&hash=23357a6237b959334005747cf961fa76f0941d6c)
![Lokalne wpływy ze względu na wprowadzanie obciążenia](/pl/webimage/009651/467402/01-de-png.png?mw=512&hash=2551750327252c0e49d549ec0d9fb2579bfaa885)
![Konstrukcja warstwowa o właściwościach sztywności i wytrzymałości dla Stora Enso CLT 100 C5s](/pl/webimage/009660/467429/01-de-png.png?mw=512&hash=2551750327252c0e49d549ec0d9fb2579bfaa885)
![Funkcja 002824 | Materiał OSB dla USA i Kanady](/pl/webimage/050460/3889342/1.png?mw=512&hash=9d7f6c198b6d4ae6ee8f2fa8bca75f85579e14c9)
W programie RFEM płyta OSB jest dostępna w USA i Kanadzie. Parametry materiału zaczerpnięto z „Instrukcji projektowania paneli”.
![Element 002792 | Drewniany element panelowy](/pl/webimage/048109/3767848/2024-03-14_13-56-20.png?mw=512&hash=c2c60498cb42f6ae62fb1ccfea4928bacda0d865)
Za pomocą typu grubości "Panel belkowy" można modelować drewniane panele szkieletowe w przestrzeni 3D. Wystarczy określić geometrię powierzchni, a drewniane panele szkieletowe zostaną wygenerowane za pomocą wewnętrznej konstrukcji pręt-powierzchnia, wraz z symulacją elastyczności połączenia. Typ grubości płyty bel jest definiowany za pomocą rozszerzenia Powierzchnie wielowarstwowe.
„Panel belkowy” ma następujące zalety:
- Możliwe jest jednostronne i dwustronne poszycie
- Automatyczne obliczanie połączenia półsztywnego
- Poszycie z deskowania
- Poszycie spięte klamrami
- Poszycie zdefiniowane przez użytkownika
- Przedstawienie w postaci całego geometrycznego obiektu 3D (rama, przewiązanie poprzeczne, słup, poszycie, zszywki) wraz z mimośrodem
- Uwzględnianie otworów za pomocą komórek powierzchni
- Wymiarowanie elementów konstrukcyjnych z wykorzystaniem rozszerzenia Projektowanie konstrukcji drewnianych
- Niezależnie od materiału (np. płyta gipsowo-kartonowa z profilami formowanymi na zimno i płyty gipsowo-włóknowe jako poszycie)
![Element 002785 | Obliczanie odporności ogniowej powierzchni dla EN 1995 i SIA 265](/pl/webimage/047506/3712111/1.png?mw=512&hash=9d7f6c198b6d4ae6ee8f2fa8bca75f85579e14c9)
Istnieje możliwość wymiarowania powierzchni z uwagi na warunki pożarowe przy użyciu metody zredukowanego przekroju. Redukcja jest stosowana na grubości powierzchni. Kontrolę obliczeń można przeprowadzić dla wszystkich materiałów drewnianych, które są dopuszczone dla obliczeń.
W przypadku drewna klejonego krzyżowo, w zależności od rodzaju kleju, można wybrać, czy możliwe jest odpadanie poszczególnych zwęglonych części warstwy, a tym samym, czy można spodziewać się zwiększonego zwęglenia w niektórych obszarach warstwy.
![Element 002615 | Konstrukcje nośne z drewna klejonego krzyżowo dla USA, Kanady i Szwajcarii](/pl/webimage/040956/3625029/MicrosoftTeams-image_(3).png?mw=512&hash=4e74affa9ad0c7b703151c5085ac9b8e59171c23)
W bibliotece konstrukcji warstwowych dostępni są następujący producenci drewna klejonego krzyżowo:
- Binderholz (USA)
- KLH (USA, CAN)
- Kalesnikoff (USA, CAN)
- Nordic Structures (USA, CAN)
- Mercer Mass Timber
- SmartLam
- Sterling Structural
- Konstrukcje nośne wymienione w Lignatec wydanie 32 "Drewno klejone krzyżowo z produkcji szwajcarskiej"
Wczytanie konstrukcji z biblioteki konstrukcji warstw powoduje automatyczne przejęcie wszystkich istotnych parametrów. Biblioteka jest stale aktualizowana.
