Modell verwendet in

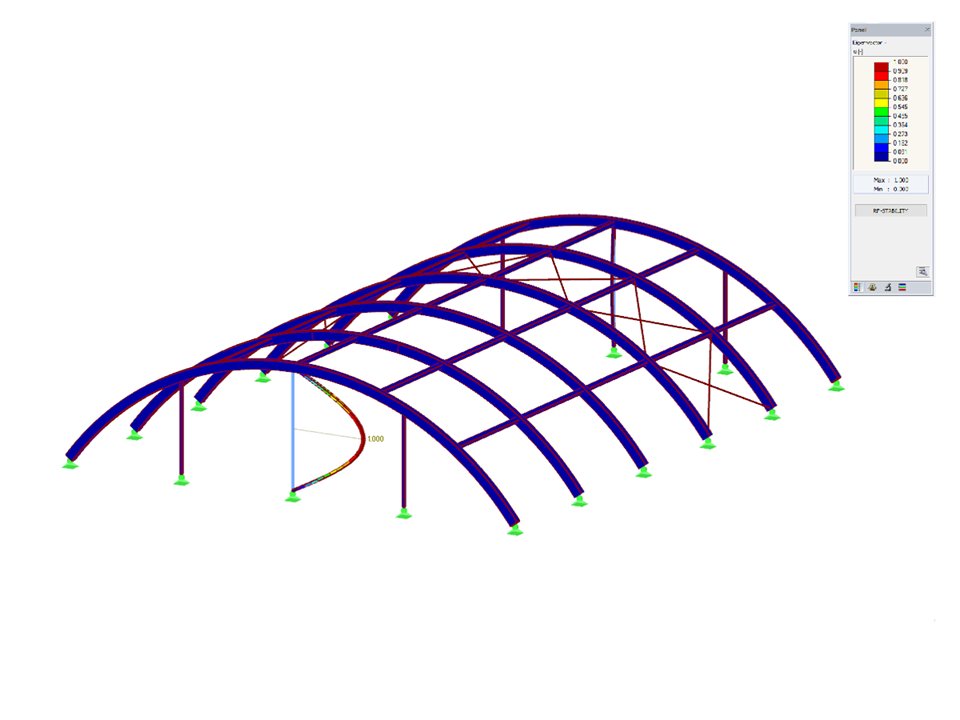

Stabilität der Holzhalle
| Anzahl Knoten | 93 |
| Anzahl Linien | 83 |
| Anzahl Stäbe | 83 |
| Anzahl Lastfälle | 3 |
| Anzahl Lastkombinationen | 5 |
| Anzahl Ergebniskombinationen | 1 |
| Gesamtgewicht | 7,700 t |
| Abmessungen (metrisch) | 19,754 x 24,631 x 12,192 m |
| Abmessungen (imperial) | 64.81 x 80.81 x 40 feet |
| Programmversion | 5.24.01 |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
