Módulo adicional para RFEM 5
RF-STABILITY

• Cálculo de modelos compuestos de elementos de barras, láminas y sólidos
• Importación de esfuerzos axiles de un caso de carga o combinación
• Análisis no lineal de estabilidad
• Consideración opcional de los esfuerzos axiles del pretensado inicial
• Cuatro solucionadores de ecuaciones para el cálculo eficaz de varios modelos estructurales
• Consideración opcional de las modificaciones de rigidez en RFEM
• Cálculo de modos de pandeo de modelos inestables
• Determinación del modo de estabilidad mayor que el factor de incremento de carga definido por el usuario (método del desplazamiento)
• Determinación opcional de las formas del modo de modelos inestables (para identificar la causa de la inestabilidad)

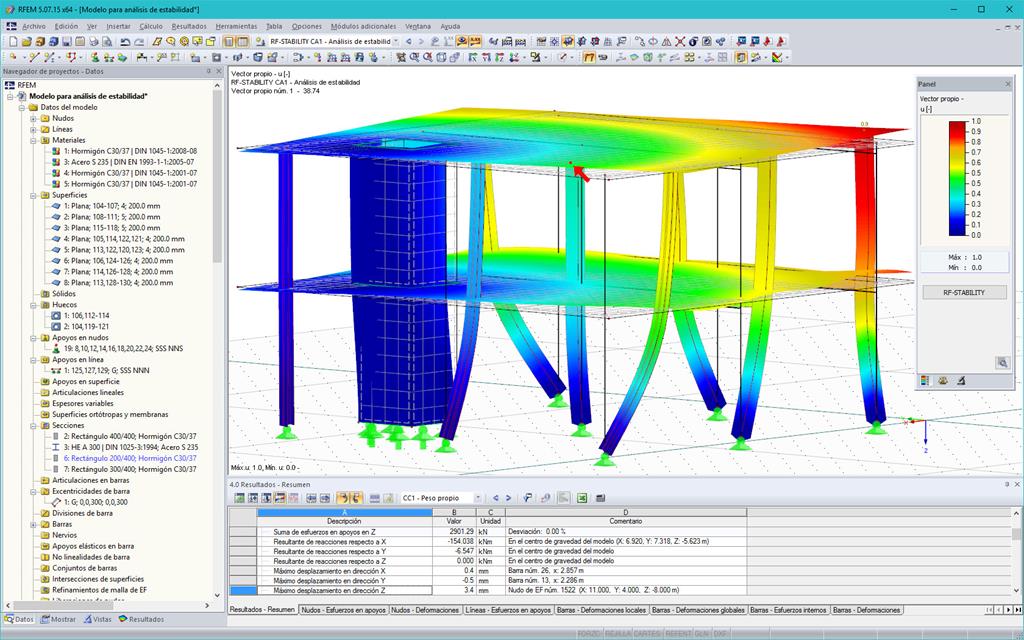

• Visualización del modo de estabilidad
• Bases para el análisis utilizando estructuras equivalentes imperfectas en RF-IMP

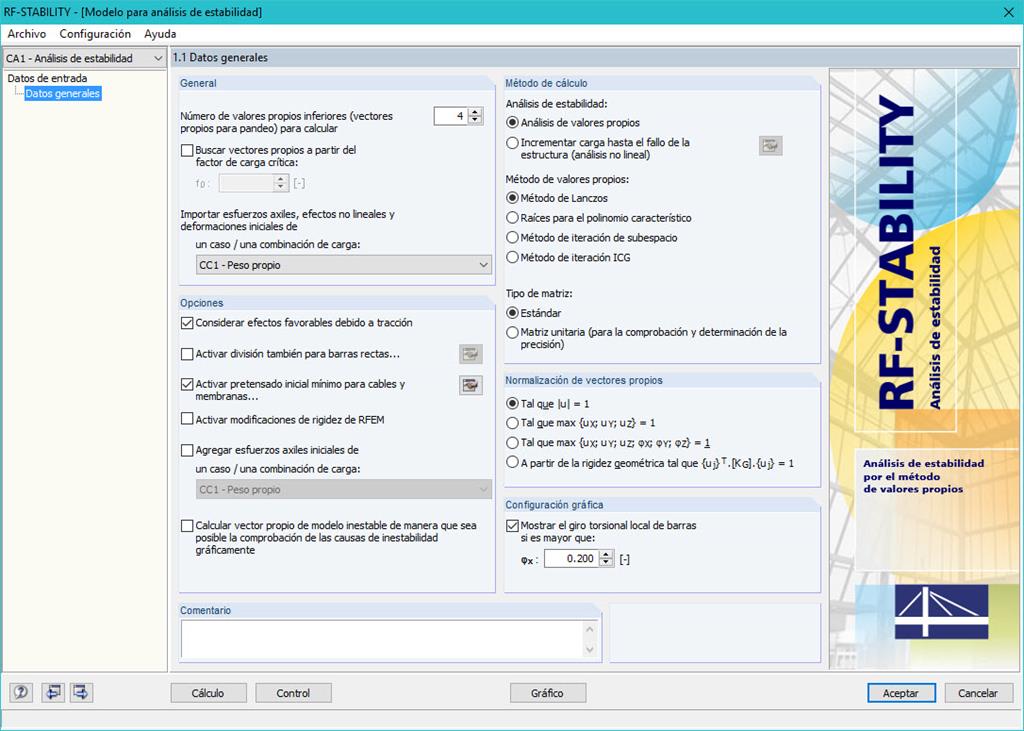

Hay varios métodos disponibles para el análisis de los valores propios:

• Métodos directos
  • Los métodos directos (Lanczos, raíces del polinomio característico, método de iteración del subespacio) son adecuados para modelos de tamaño pequeño a mediano. Estos métodos rápidos para solucionadores de ecuaciones se benefician de una gran cantidad de memoria (RAM) en la computadora. Los sistemas de 64 bits usan más memoria para que incluso los sistemas estructurales más grandes se puedan calcular rápidamente.
• Método de iteración ICG (Gradiente conjugado incompleto)
  • Este método solo requiere una pequeña cantidad de memoria. Los valores propios se determinan uno tras otro. Se puede usar para calcular grandes sistemas estructurales con pocos valores propios.

El módulo adicional RF-STABILITY también puede realizar el análisis de estabilidad no lineal. Proporciona resultados realistas incluso para estructuras no lineales. El factor de carga crítica se determina aumentando gradualmente las cargas del caso de carga subyacente hasta que se alcanza la inestabilidad. El incremento de carga tiene en cuenta las no linealidades tales como barras defectuosas, apoyos y cimentaciones, así como las no linealidades del material.
