Двойные стержни

Как я могу смоделировать двойные стержни в RFEM 6, например, с телескопическим соединением?


Ответ:

Например, вложенные компоненты телескопической стрелы строительной машины передают свои силы механически между компонентами.

Эту специальную передачу силы можно решить в RFEM 6 следующим образом:

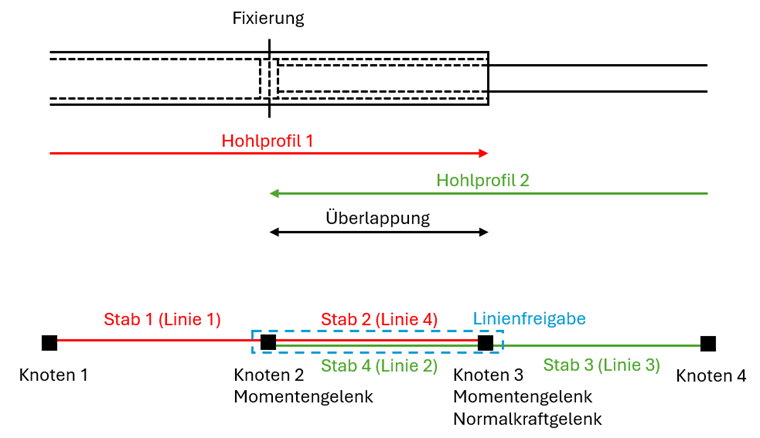

Штекерное соединение, подоное изображённому на рисунке, состоит из четырёх стержней. В области перекрытия два стержня (стержни 2 и 4) перекрывают друг друга.

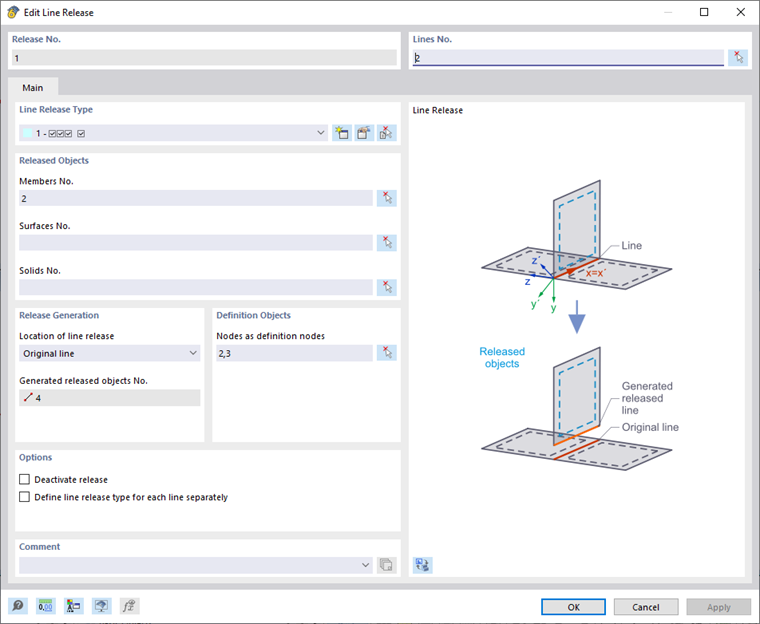

Перекрывающиеся стержни могут быть созданы с помощью высвобождений линий. Для этого необходимо задать на Линии 2 линейный шарнир, который высвобождает стержень 2. Высвобождение линии создаёт высвобожденную линию 4 с соответствующими высвобожденными узлами 4 и 5. При этом стержни должны быть соединены в узлах, поэтому линия 4 должна быть задана теми же узлами 2 и 3, что и линия 2. Поэтому, создание высвобожденных узлов 4 и 5 можно предотвратить, указав задающие узлы 2 и 3.

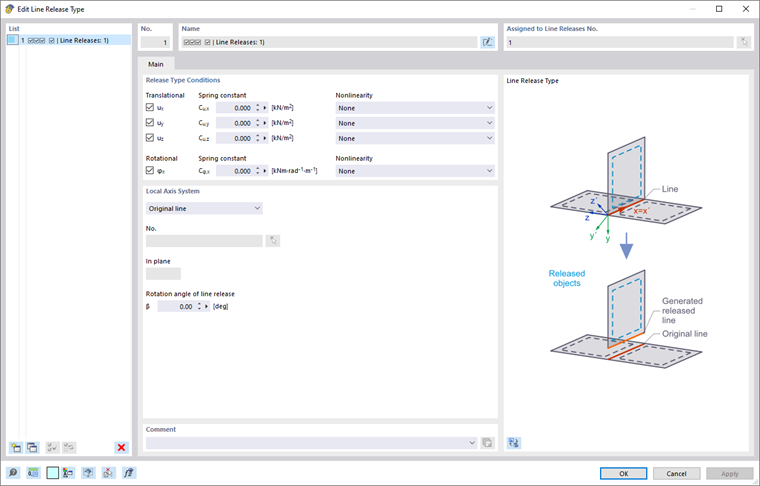

Свойства высвобождения линии описаны шарнирами в типе высвобождения линии. Стержни должны быть полностью разъединены друг от друга по длине, чтобы были высвобождены все степени свободы.

Стержень 4 теперь можно задать на линии 2.

Чтобы гарантировать, что сила передается только парой сил на концах перекрывающихся стержней, необходимо задать специальные шарниры стержней.

Моментный шарнир (рычажный шарнир) на стержнях 1 и 2 в узле 2, а также на стержнях 4 и 3 в узле 3 должен обеспечить, чтобы нагрузка изгибающего момента между красными стержнями (стержни 1 и 2) и зелеными стержнями (стержни 3 и 4) передавалась парой сил на узлах 2 и 3.

Шарнир нормальной силы (рычажный шарнир) на стержнях 4 и 3 в узле 3 должен обеспечить то, что нагрузка осевой силы будет передаваться только между зеленым и красным непрерывными стержнями для запланированной фиксации в узле 2.
