Les composants imbriqués d'une flèche télescopique, par exemple d’une machine de construction, transmettent leurs forces mécaniquement entre les composants.
Cette transmission de force spécifique peut être modélisée dans RFEM 6 comme suit :

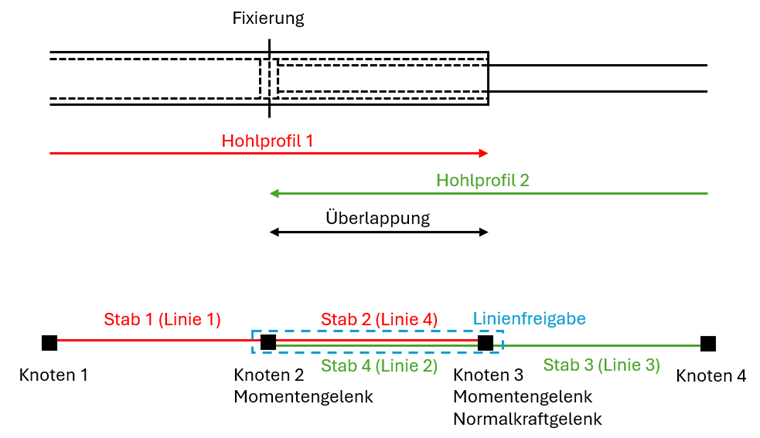

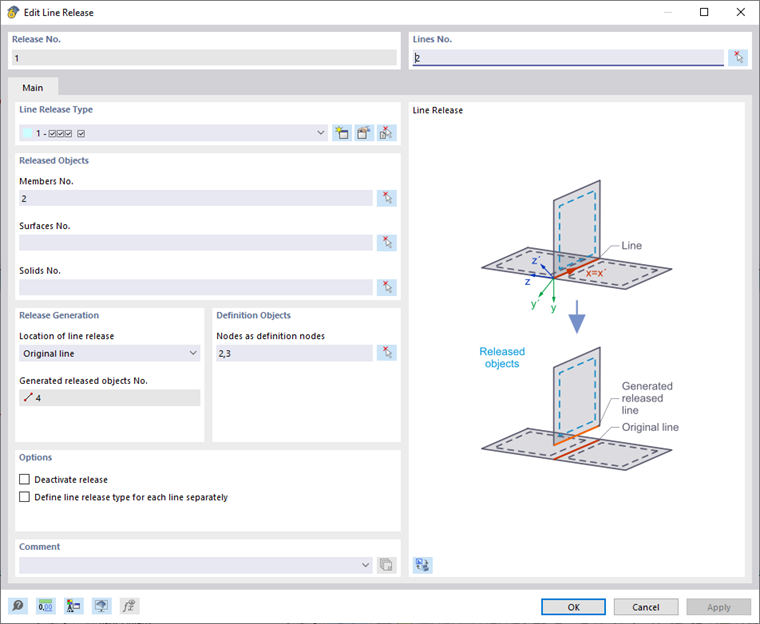

La connexion emboîtée sur le schéma est composée de quatre barres. Dans la zone de recouvrement, deux barres (barres 2 et 4) se superposent. Ces barres superposées peuvent être créées à l'aide de libérations linéiques. Pour cela, une libération de ligne doit être définie sur la ligne 2, libérant la barre 2. La libération de ligne génère la ligne libérée 4 avec les nœuds libérés 4 et 5 correspondants. Cependant, les barres doivent être connectées à leurs nœuds, de sorte que la ligne 4 doit être définie avec les mêmes nœuds 2 et 3 que la ligne 2. La génération des nœuds libérés 4 et 5 est donc empêchée en spécifiant les nœuds de définition 2 et 3.

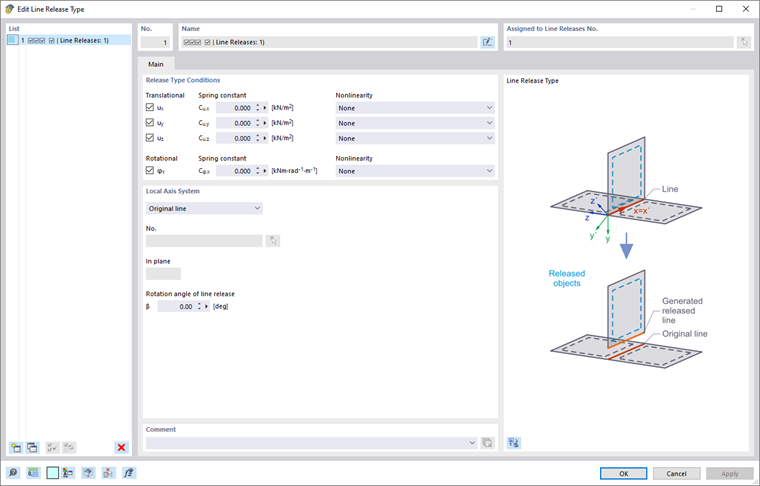

Les propriétés de la libération linéique sont décrites dans le type de libération linéique par des articulations. Les barres doivent être découplées complètement sur leur longueur, de sorte que tous les degrés de liberté soient libérés.
La barre 4 peut maintenant être définie sur les lignes 2.
Pour que la force soit transférée, conformément à la construction, par une paire de forces uniquement aux extrémités des barres de recouvrement, des articulations de barre spécifiques doivent être disposées.
Dans ce cas, une articulation de moment (articulation pivotante) sur les barres 1 et 2 au nœud 2 ainsi que sur les barres 4 et 3 au nœud 3 doit garantir que la charge de moment de flexion entre le groupe de barres en rouge (barres 1 et 2) et le groupe de barres en vert (barres 3 et 4) soit transférée par une paire de forces aux nœuds 2 et 3.
Une articulation de force normale (articulation pivotante) sur les barres 4 et 3 au nœud 3 doit garantir que la charge normale soit transférée uniquement au point de fixation prévu au nœud 2 entre le groupe de barres en vert et en rouge.
