Odpowiedź:
Na przykład, zagnieżdżone elementy wysięgnika teleskopowego maszyny konstrukcyjnej przenoszą siły mechanicznie między elementami.
To specjalne przenoszenie sił można rozwiązać w programie RFEM 6 w następujący sposób:

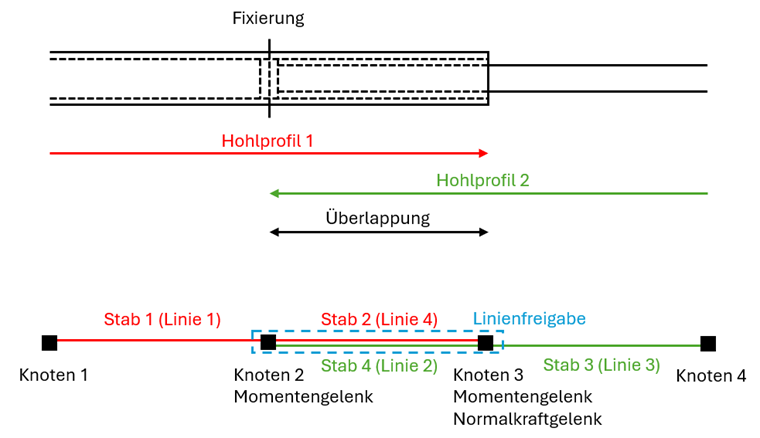

Połączenie wtykowe pokazane na szkicu składa się z czterech prętów. W obszarze nakładania się znajdują się dwa pręty (pręty 2 i 4), jeden na drugim.

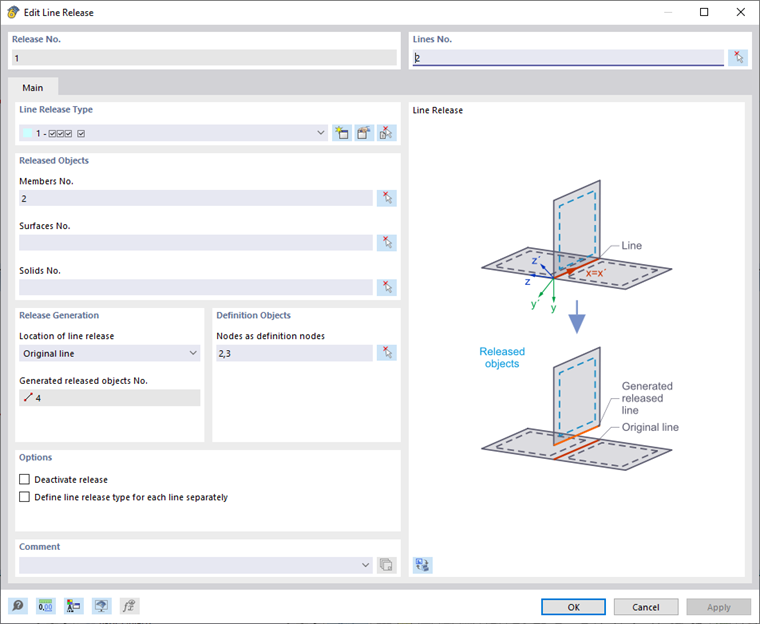

Nałożone na siebie pręty można tworzyć za pomocą zwolnień liniowych. W tym celu na linii 2 należy zdefiniować zwolnienie liniowe, które zwalnia pręt 2. Zwolnienie liniowe tworzy zwolnioną linię 4 z odpowiednimi zwolnionymi węzłami 4 i 5. Pręty powinny być jednak połączone węzłami, dlatego linia 4 powinna być definiowana przez te same węzły 2 i 3 co linia 2. Dlatego generowanie zwolnionych węzłów 4 i 5 jest uniemożliwione poprzez określenie węzłów definicji 2 i 3.

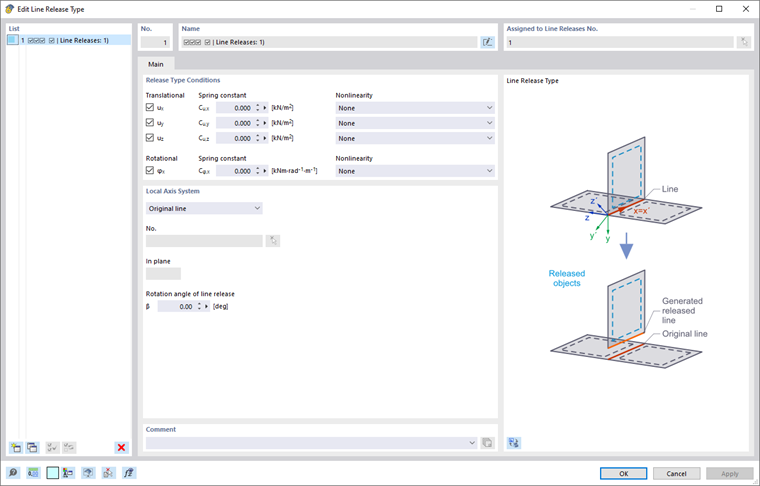

Właściwości zwolnienia liniowego są opisane w typie zwolnienia liniowego za pomocą przegubów. Pręty powinny być całkowicie oddzielone od siebie na całej swojej długości, tak aby wszystkie stopnie swobody zostały zwolnione.
Teraz można zdefiniować pręt 4 na liniach 2.
Aby siła była przenoszona tylko przez parę sił na końcach nakładających się prętów, konieczne jest zastosowanie specjalnych przegubów prętowych.
Przegub widełkowy (przegub widełkowy) na prętach 1 i 2 w węźle 2 oraz na prętach 4 i 3 w węźle 3 powinien gwarantować, że obciążenie momentem zginającym pomiędzy czerwonymi prętami (pręty 1 i 2) oraz zielonymi (pręty 3 i 4) za pomocą sił w węzłach 2 i 3.
Przegub dla siły osiowej (przegub widełkowy) na prętach 4 i 3 w węźle 3 powinien zapewniać, że obciążenie siłą osiową jest przenoszone tylko między prętami ciągłymi zielonym i czerwonym dla planowanego zamocowania w węźle 2.
