Respuesta:
Los componentes anidados de un brazo telescópico de una máquina estructural transportan sus fuerzas mecánicamente entre los componentes, por ejemplo.
Esta transferencia de esfuerzos especiales se puede resolver en RFEM 6 de la siguiente manera:

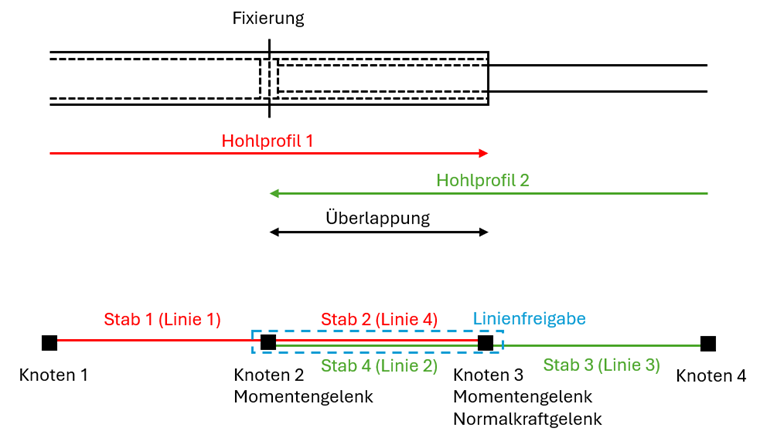

Una conexión de enchufe característica como la que se muestra en el croquis consta de cuatro barras. En el área de solapamiento, se solapan dos barras (la barra 2 y la barra 4).

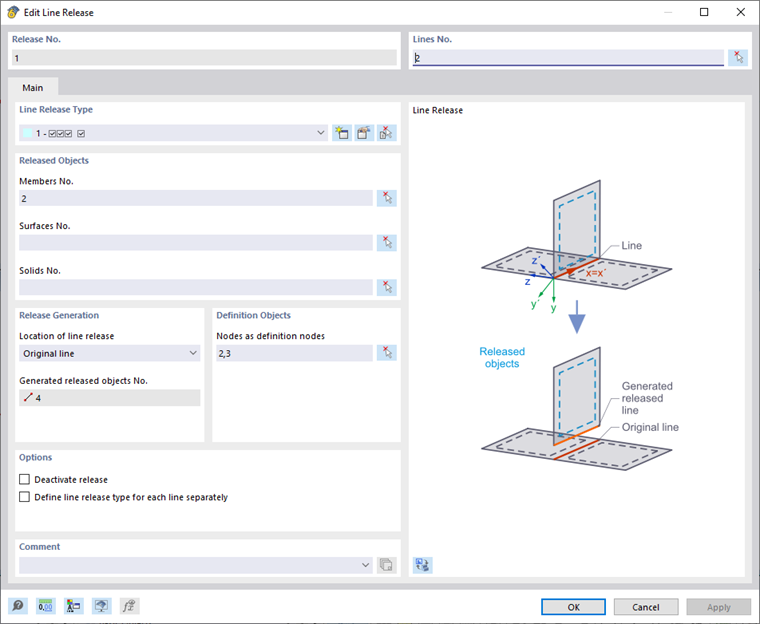

Puede crear barras superpuestas utilizando liberaciones de líneas. Para hacer esto, defina una liberación de línea en la Línea 2 que libere la Barra 2. La liberación de línea crea la Línea 4 liberada con el Nudo 4 y el Nudo 5 liberados correspondientes. Sin embargo, las barras deberían estar conectadas en sus nudos, por lo que la línea 4 debería estar definida por los mismos nudos 2 y 3 que la línea 2. Por lo tanto, se evita la generación de los nudos liberados 4 y 5 especificando los nudos de definición 2 y 3.

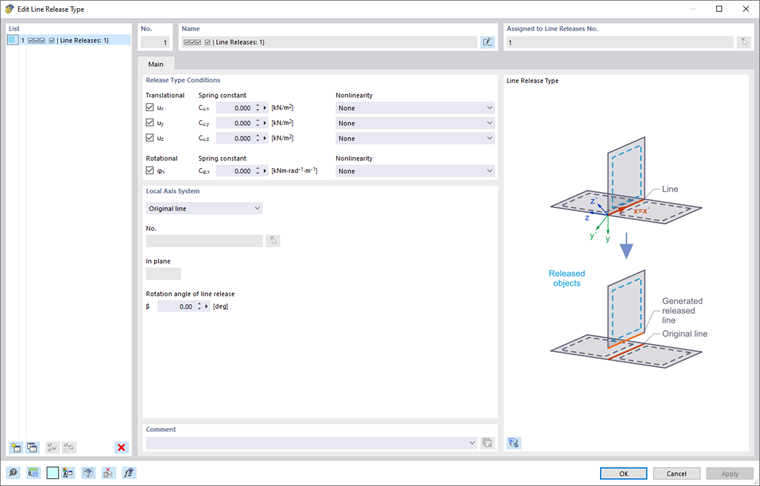

Las propiedades de la liberación de línea se describen mediante articulaciones en el tipo de liberación de línea. Las barras deberían estar completamente desacopladas entre sí a lo largo de su longitud, de modo que sean liberados todos los grados de libertad.
Ahora se puede definir la barra 4 en la línea 2.
Para garantizar que la fuerza solo se transfiera mediante el par de fuerzas en los extremos de las barras superpuestas, es necesario disponer allí las articulaciones de barras específicas.
Una articulación de momento (articulación de tijera) en las barras 1 y 2 en el nudo 2, así como en las barras 4 y 3 en el nudo 3, debería garantizar que la carga del momento flector entre las barras rojas (barras 1 y 2) y las barras verdes (barras 3 y 4) se transfiera mediante el par de fuerzas en el nudo 2 y el nudo 3.
Una articulación de esfuerzo axil (articulación de tijera) en las barras 4 y 3 en el nudo 3 debería garantizar que la carga del esfuerzo axil solo se transfiera entre las barras continuas verde y roja para la fijación planificada en el nudo 2.
