Pregunta:

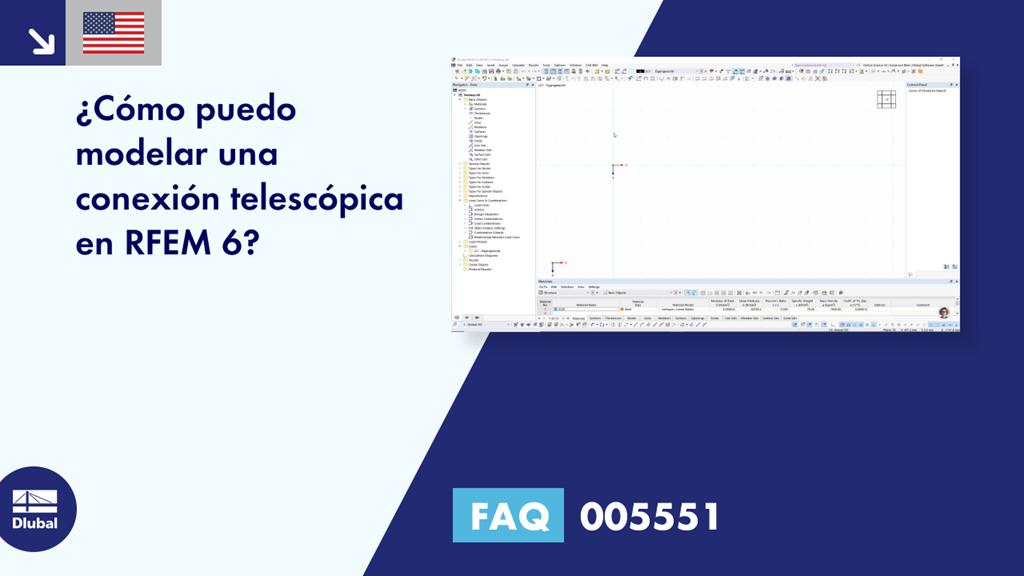

¿Cómo puedo modelar barras dobles en RFEM 6, como las de una conexión telescópica?
Respuesta:
Los componentes anidados de un brazo telescópico de una máquina de construcción transportan, por ejemplo, sus fuerzas mecánicamente entre los componentes.
Esta transferencia de esfuerzos especiales se puede resolver en RFEM 6 de la siguiente manera:
► imagen | Modelado de una conexión de enchufe https://www.dlubal.com/es/img/051100
Una conexión de enchufe característica como la que se muestra en el croquis consta de cuatro barras. Dos barras (la barra 2 y la barra 4) quedan sobre la parte superior de cada una en el área de solapamiento.
Puede crear barras superpuestas utilizando liberaciones de líneas. Para hacer esto, defina una liberación de línea en la Línea 2 que libere la Barra 2. La liberación de línea crea la Línea 4 liberada con el Nudo 4 y el Nudo 5 liberados correspondientes. Sin embargo, las barras deberían estar conectadas en sus nudos, por lo que la línea 4 debería estar definida por los mismos nudos 2 y 3 que la línea 2. Por lo tanto, se evita la generación de los nudos liberados 4 y 5 especificando los nudos de definición 2 y 3.
► imagen | Liberación de línea https://www.dlubal.com/es/img/051102
Las propiedades de la liberación de línea se describen mediante articulaciones en el tipo de liberación de línea. Las barras deberían estar completamente desacopladas entre sí a lo largo de su longitud, de modo que sean liberados todos los grados de libertad.
► imagen | Tipo de liberación de línea https://www.dlubal.com/es/img/051103
Ahora se puede definir la barra 4 en la línea 2.
Para asegurar que la fuerza se transfiere fiel a la estructura, es necesario disponer articulaciones de barras específicas.
Una articulación de momento (articulación de tijera) en las barras 1 y 2 en el nudo 2, así como en las barras 4 y 3 en el nudo 3, debería garantizar que la carga del momento flector entre las barras rojas (barras 1 y 2) y las barras verdes (barras 3 y 4) se transfiera mediante el par de fuerzas en el nudo 2 y el nudo 3.
Una articulación de esfuerzo axil (articulación de tijera) en las barras 4 y 3 en el nudo 3 debería garantizar que la carga del esfuerzo axil solo se transfiera entre las barras continuas verde y roja para la fijación planificada en el nudo 2.
