Ответ:
В большинстве случаев между потолками или стенами используется шарнирное соединение, чтобы моменты от плиты перекрытия не передавались на стены. Если на одной линии находятся также линейный шарнир и балка перекрытия (ребро), то важную роль играет то, какой поверхности был назначен линейный шарнир.Решение

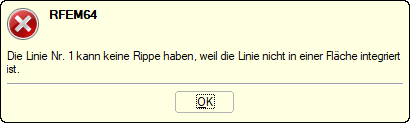

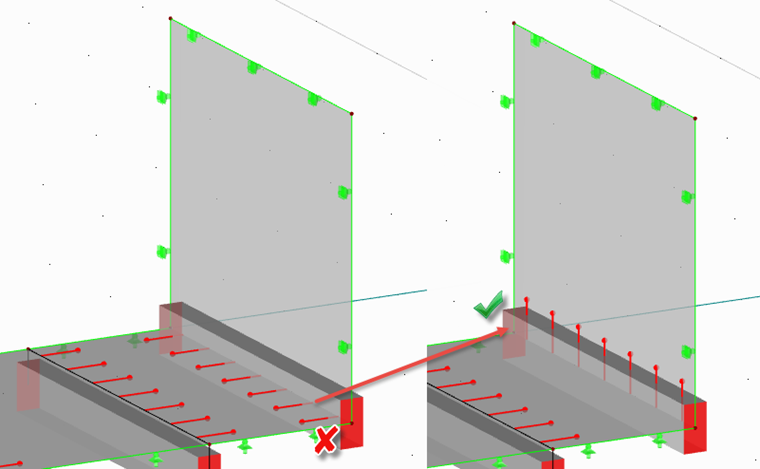

Поскольку ребро обычно соответствует плите перекрытия, линейный шарнир должен соответствовать стене (см. Рисунок 01). В противном случае появляется сообщение об ошибке (см. Рисунок 02) и создание ребра необходимо прервать.

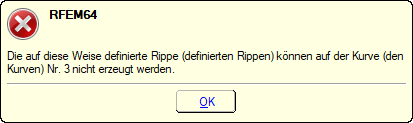

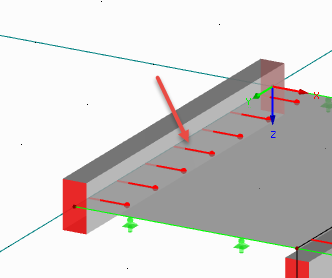

То же самое относится к линейным шарнирам на свободных краях пластины. Если линейный шарнир был создан по ошибке, то при создании ребра появляется также сообщение об ошибке (см. Рисунок 03 и Рисунок 04).
