Odpowiedź:
W większości przypadków istnieje połączenie przegubowe między stropami lub ścianami, aby zapobiec przenoszeniu momentów z płyty stropowej na ściany. Befindet sich an derselben Linie auch ein Liniengelenk und ein Unterzug (Rippe), dann spielt es eine große Rolle, zu welcher Fläche das Liniengelenk zugewiesen wurde.
Rozwiązanie

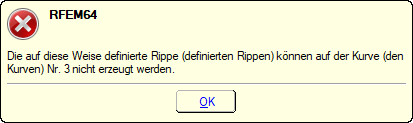

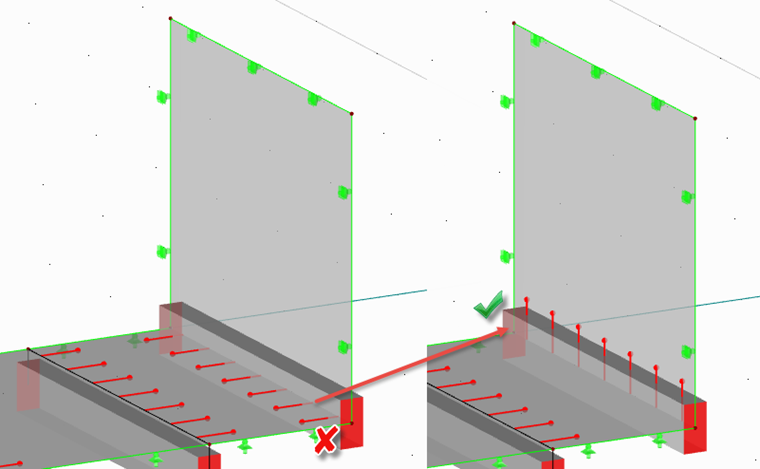

Da die Rippe in der Regel der Deckenplatte zugewiesen wird, sollte das Liniengelenk der Wand zugewiesen werden (siehe Bild 1). Ist dies nicht der Fall, erscheint eine Fehlermeldung (siehe Bild 2) und das Erstellen der Rippe muss abgebrochen werden.

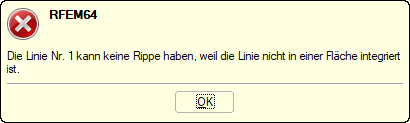

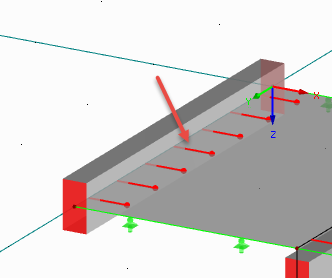

Ähnlich verhält es sich bei Liniengelenken an freien Plattenrändern. Wurde an diesem fälschlicherweise ein Liniengelenk erstellt, wird auch dafür, beim Erstellen der Rippe eine Fehlermeldung ausgegeben (siehe Bild 3 und Bild 4).
