问题
在我的模型中不能在某些线上创建肋。 出现几条错误消息。
回复:
在大多数情况下,天花板或墙之间采用铰接连接,以避免来自天花板的弯矩传递到墙内。 如果在同一条线上还有线铰和梁(梁),那么线铰连接到哪个面就很重要。解决方案

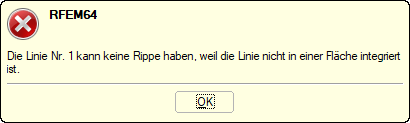

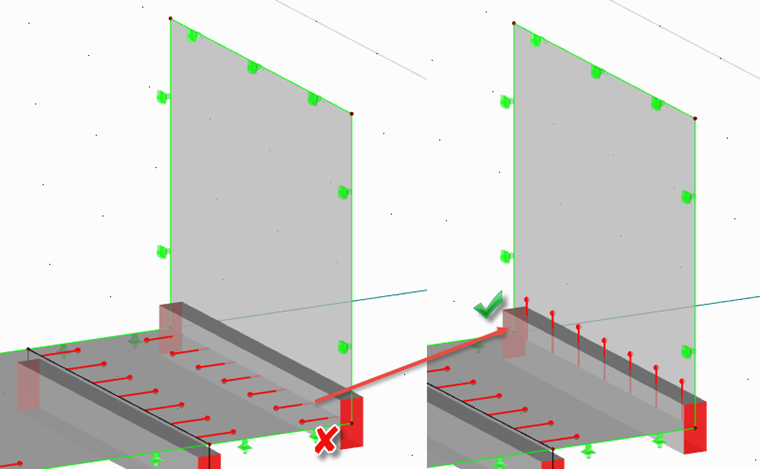

因为肋通常被指定给天花板,所以线铰应该被指定给墙(见图 01)。 否则,将显示错误信息(见图 02)并且必须中止肋的创建。

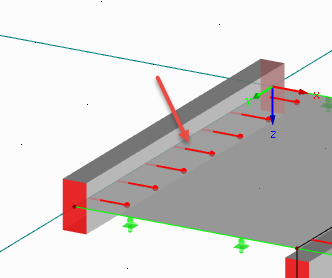

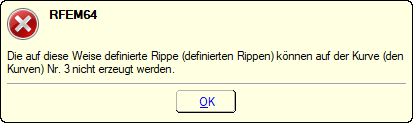

这同样适用于板的自由边缘上的线铰。 如果错误地创建了线铰,则创建肋时也会出现错误信息(见图 03 和图 04)。
