Ответ:

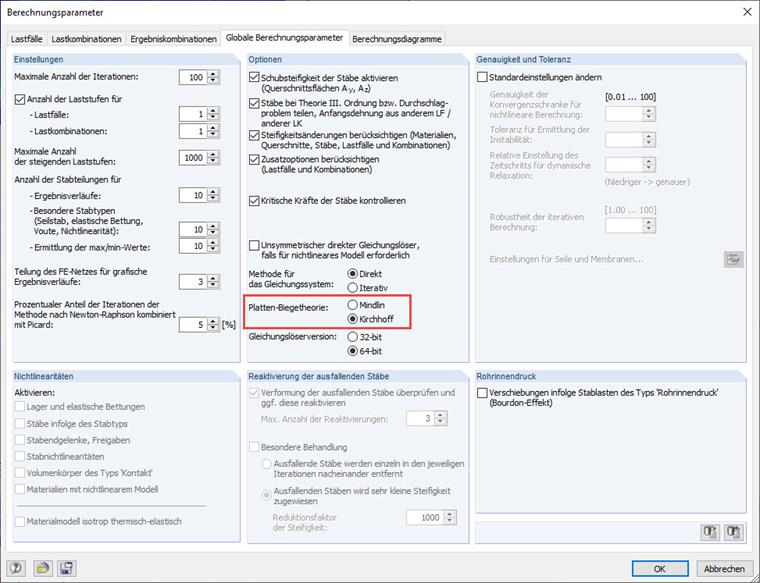

В случае значительных отклонений проблема может быть вызвана применением теории изгиба (Миндлин или Кирхгоф).
Siehe hierzu auch FAQ Mindlin Kirchhof:
Различия между теорией изгиба пластин Миндлина и Кирхгофа

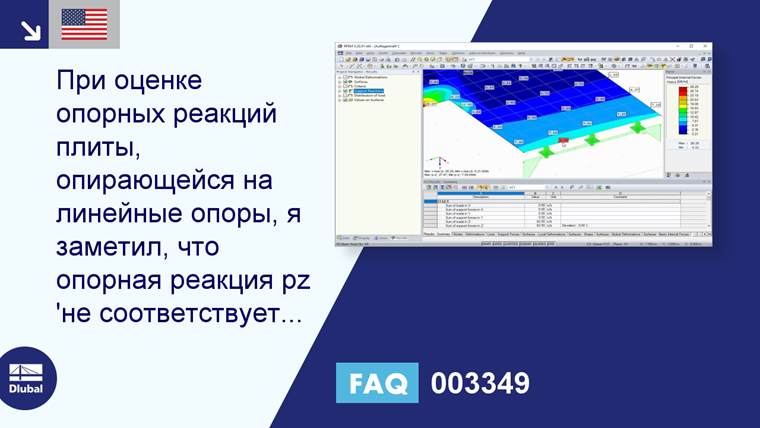

При оценке опорных реакций плиты, опирающейся на линейные опоры, я заметил, что опорная реакция pz' не соответствует поперечной силе и значительно отличается от нее. В чём причина?
