Różnice między teorią zginania Mindlina i Kirchhoffa

Oceniając reakcje podporowe płyty podpartej na podporach liniowych, zauważyłem, że reakcja podporowa pz' nie odpowiada sile tnącej i różni się znacznie. Jaki jest tego powód?

Odpowiedź:

W przypadku znacznych odchyleń problem może wynikać z zastosowanej teorii zginania (Mindlin lub Kirchhoff).

Siehe hierzu auch FAQ Mindlin Kirchhof:

FAQ 003349
PL | Flaga faq
FAQ 003349 | Oceniając reakcje podporowe płyty podpartej na podporach liniowych, zauważyłem ...

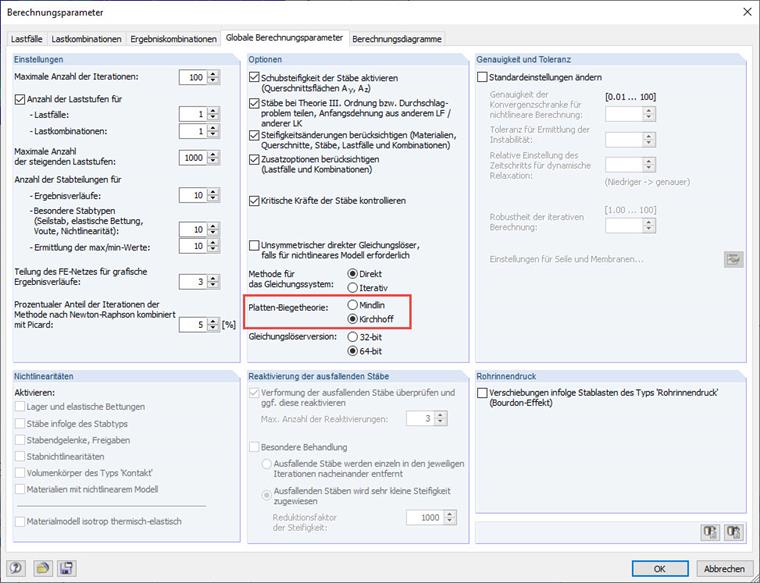

Opcje teorii zginania blach
