Pytanie
Czy w tabeli obciążeń suwnicy w oknie 1.4 jest konieczne wprowadzanie obciążeń suwnicy dla każdej osi lub koła?
Odpowiedź:

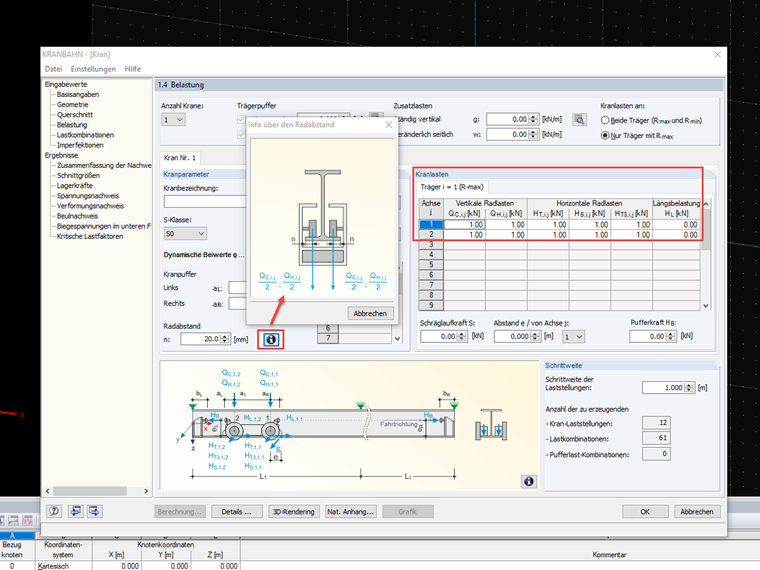

Wszystkie obciążenia dźwigu odnoszą się zawsze do odpowiedniej osi dźwigu. W programie wprowadzone obciążenia są następnie automatycznie rozkładane na liczbę kół według osi. Przyłożone obciążenia można szybko i łatwo sprawdzić, korzystając z renderingu 3D.
