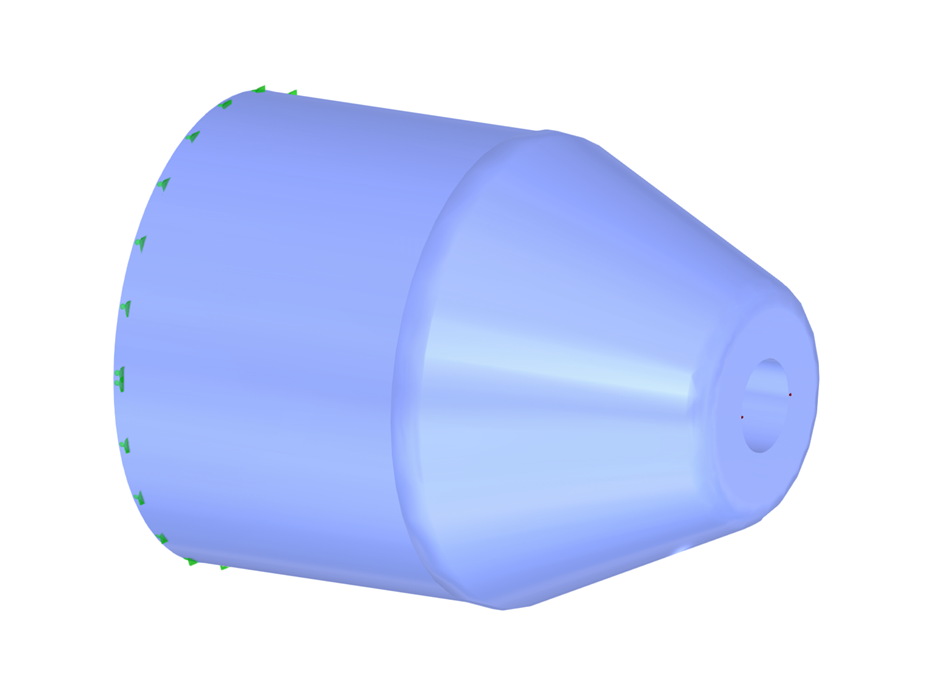

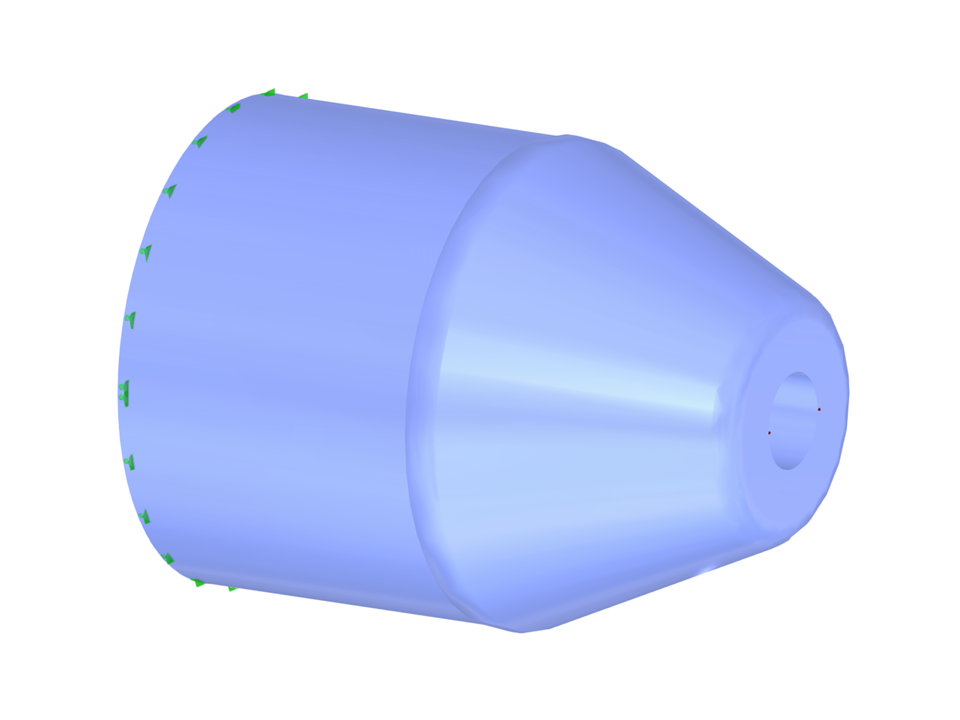

Modelo de elementos finitos de um grampo de cabo no RFEM 6 | © Jiangsu Jingong Space Structure Co., Ltd.
Modelo de um grampo de cabo no RFEM 6
Número de nós | 38 |
Número de linhas | 77 |
Número de barras | 0 |
Número de superfícies | 46 |
Número de sólidos | 6 |
Número de casos de carga | 1 |
Número de combinações de cargas | 1 |
Número de combinações de resultados | 0 |
Peso total | 0,004 t |
Dimensões (métricas) | 0,180 x 0,140 x 0,142 m |
Dimensões (imperial) | 0.59 x 0.46 x 0.47 feet |
