Tutorial sobre Serviço web e API em C#

A biblioteca HLF para C#oferece inúmeras funções úteis para criar estruturas no RFEM e no RSTAB, algumas das quais serão utilizadas no exemplo a seguir.

Para implementar o código programado, é necessária primeiro uma ligação ao programa. Uma das portas disponíveis tem de ser especificada como endereço. O endereço predefinido do RFEM é http://localhost:8081 . Se necessário, pode ser alterado nas opções do programa.

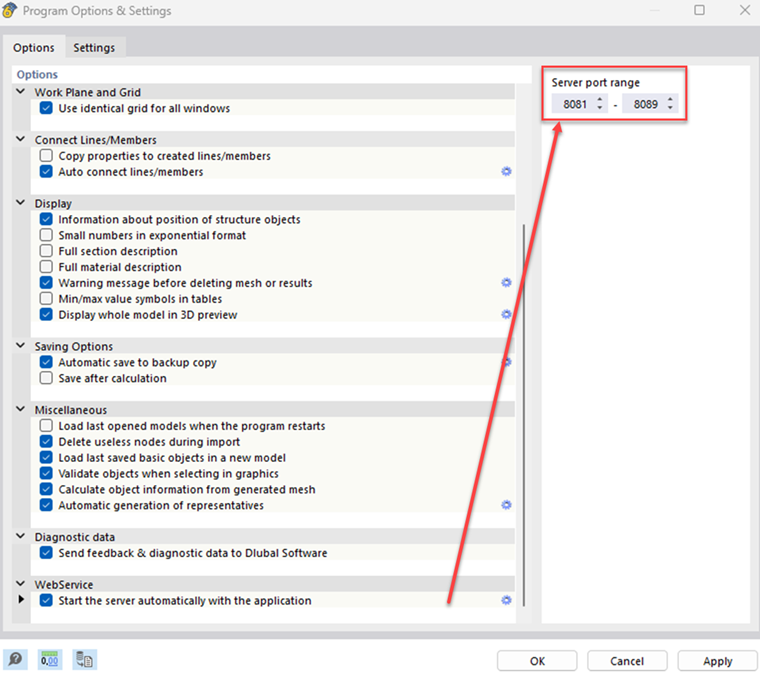

Limite de porta para o serviço web no RFEM 6

No próximo passo, vários objetos podem ser criados, tais como nós, linhas e barras, utilizando as funções disponíveis na biblioteca C#. A biblioteca inclui classes para todos os objetos disponíveis. Com base nos parâmetros, as propriedades' dos objetos podem ser definidas e especificadas. O número de parâmetros pode variar dependendo do caso de utilização.

A seguir é demonstrado como os objetos podem ser definidos utilizando o exemplo de um nó:

1. code.csharp#

nó novoNó = novo()
{

1. no = noId,
2. coordenadas = novo vector_3d () { x = xVector, y = 0,0, z = 0,0 },
3. Coordenada_system_type = node_coordinate_system_type.COUNDINATE_SYSTEM_Cartesian,
4. Coordenada_system_typeSpecified = verdadeiro,
5. comentário = "nó para viga"

};

1. /código#

Linhas, superfícies e outros objetos são definidos da mesma forma. Tenha em atenção que um atributo "especificado" correspondente tem de ser definido e definido como "verdadeiro" para determinados atributos.

Exemplo prático

Este exemplo mostra como criar uma viga contínua com uma carga de linha constante. O número de vãos, o vão da viga e a magnitude da carga de linha podem ser definidos de forma variável através da entrada do utilizador.

Primeiro, as variáveis necessárias são definidas pelo utilizador na consola. O programa verifica se a entrada do utilizador é compatível com o tipo de dados da respetiva variável. Se a entrada estiver incorreta ou vazia, aparece uma mensagem de erro na consola. Durante a programação, foi necessário assegurar que as casas decimais possam ser introduzidas utilizando a notação de ponto e vírgula para minimizar a suscetibilidade a erros durante a introdução de dados.

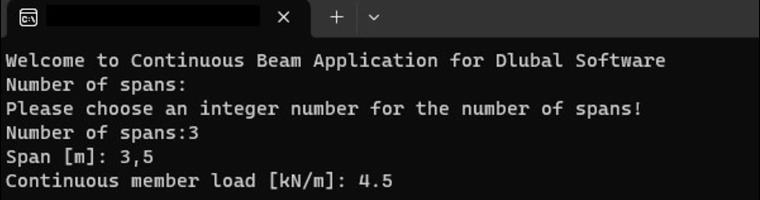

Exemplo de entrada da consola em C #

Ligação ao RFEM/RSTAB

O seguinte código tenta estabelecer uma ligação com o RFEM/RSTAB dentro de um blocotry-catch:

1. code.csharp#

var logger = Log Manager.GetCurrentClassLogger ()
cadeia de caracteres CurrentDirectory = Diretório.GetCurrentDirectory ()
try
{

1. aplicação_informacaoInformação da aplicação;

1. try
2. {
3. ://ligar à aplicação RFEM6 ou RSTAB9
4. aplicação =new AplicaçãoCliente(ligação, endereço);
5. }
6. captura (exceção de exceção)
7. {
8. if (aplicação != zero)
9. {
10. if (application.State != CommunicationState.Faulted)
11. {
12. aplicação.Fechar();
13. logger.Error(exceção, "Ocorreu algo:" + exceção.Message);
14. }
15. else
16. {
17. aplicação.Abort();
18. logger.Error(exceção, "Falha na comunicação com o RFEM:" + excessão.Message);
19. }
20. }
21. Consola.WsiteLine(exsection.ToString());
22. }
23. finally
24. {
25. AplicaçãoInfo = aplicação.get_information();
26. registo.Info("Nome: {0}, Versão:{1}, Tipo: {2}, idioma: {3} ", AplicaçãoInfo.name, AplicaçãoInfo.version, AplicaçãoInfo.type, AplicaçãoInfo.language_name);
27. Consola.WiteLine("Nome: {0}, Versão:{1}, Tipo: {2}, idioma: {3} ", AplicaçãoInfo.name, AplicaçãoInfo.version, AplicaçãoInfo.type, AplicaçãoInfo.language_name);
28. }

}

string modelName = "MyTestModel"
string modelUrl=""
Modelo do clienteModelo = novo ModelClient(Binding, novo EndpointAdwww(modelUrl));

1. /código#

Para configurar uma ligação, o programa tem de estar aberto antes de executar o código. Após uma ligação bem-sucedida, são apresentadas informações sobre o programa na consola e é criado um novo modelo com um nome definido pelo utilizador no RFEM/RSTAB.

Definição de objetos de base

No próximo passo, pode definir o material e a secção da viga contínua. É importante que a descrição corresponda ao nome guardado na biblioteca de materiais ou secções do RFEM.

1. code.csharp#

material materialConcrete = novo material
{

1. nº = 1,
2. nome = "C20/25 | EN 1992-1-1:2004/A1:2014"

};

secção secçãoRectângulo = nova secção
{

1. nº = 1,
2. material = materialConcrete.no,
3. materialspecificado = verdadeiro,
4. tipo = "section_type.TYPE_Paramétricas_MASSIVE_I,
5. tipoEspecificado = verdadeiro,
6. parametrization_type =section_parametrization_type.Parametrização_MASSIVE_I__MASSIVE_RECTANGLE__R_M1,
7. parametrização_typeSpecified = verdadeiro,
8. nome = "R_M1 0,5/1,0"

};

1. /código#

Com a ajuda dos laços, vários objetos (nós, linhas, barras) são criados e organizados em listas. Os nós são definidos dependendo do número de vãos definido pelo utilizador e transferidos para a lista "lineDefinitionNodes". A lista será posteriormente utilizada para criar linhas baseadas nos seus nós de definição. Ao criar um modelo no RSTAB, a lista é utilizada para definir as barras com base nos seus nós de definição. No RFEM, as barras são definidas através de linhas.

1. code.sharp#

OrdenadoList nós = novo OrdenadoList();
int[] linearDefinitionNodes = novo int[spanNumber + 1];
int nóId = 1;
duplo xVetor = 0,0;

for (int i = 0; i < spanNumber + 1; i++)
{

1. nó novoNó = novo()
2. {
3. no = noId,
4. coordenadas = novo vector_3d () { x = xVector, y = 0,0, z = 0,0 },
5. Coordenada_system_type = node_coordinate_system_type.COUNDINATE_SYSTEM_Cartesian,
6. Coordenada_system_typeSpecified = verdadeiro,
7. comentário = "parte de betão"
8. };
9. nós.Add(nodeId, novoNode);
10. linearDefinitionNodes[i] = nodeId;
11. xVetor = xVetor + vão;
12. nóId++;

}

https://www.dlubal.com/pt
int ID dalinha = 1;
OrdenadoList linhas = novo OrdenadoList();

for (int i = 0; i < spanNumber; i++)
{

1. linha novaLinha = nova()
2. {
3. no = linearId,
4. definição_nodes = novo int[] { linearDefinitionNodes[i], linearDefinitionNodes[i + 1] },
5. comentário = "linhas para vigas",
6. tipo = linear_type.TYPE_POLYLINE,
7. tipoEspecificado = verdadeiro,
8. };
9. linhas.Add(lineId, novaLinha);
10. iddelinha++;

}

1. /código#

Após a criação de todos os objetos de base, são definidos dois apoios de nós diferentes. O apoio nodal no primeiro nó deve ser fixo; os restantes apoios devem ser dimensionados como rolos na direção X. Os nós de definição para os vários tipos de apoio estão resumidos numa lista separada.

1. code.csharp#

apoio_nodal apoio1 = novo ()
{

1. nº = 1,
2. nós = suportadoNodes1.ToArray(),
3. mola = novo vector_3d() { x = duplo.PositiveInfinity, y = duplo.PositiveInfinity, z = duplo.PositiveInfinity },
4. rotaal_restraint = novo vector_3d() { x = duplo.PositiveInfinity, y = 0,0, z = duplo.PositiveInfinity }

};

apoio_nodal support2 =new()
{

1. no = 2,
2. nós = suportadoNodes2.ToArray(),
3. mola = novo vector_3d() { x = 0,0, y = duplo.PositiveInfinity, z = duplo.PositiveInfinity },
4. rotaal_restraint = novo vector_3d() { x = 0,0, y = 0,0, z = duplo.PositiveInfinity }

};

nodalSupports.Add(apoio1);
nodalSupports.Add(apoio2);

1. /código#

Transferência de objetos para o RFEM

Para que os objetos criados estejam disponíveis no RFEM/RSTAB, estes devem primeiro ser transferidos para o programa. Isto é realizado entre as duas funções "model.begin_modification" e "model.end_modification" utilizando funções específicas do objeto da biblioteca HLF. Todos os objetos de um tipo são transferidos para o programa através de loops folearning.

1. code.csharp#

try
{

1. model.begin_modification("Geometria");
2. model.set_material(materialConcrete);
3. model.set_section(sectionRectangle);

1. folearning (KeyValuePair nodeItem em nós)
2. {
3. model.set_node(nodeItem.Value);
4. }
5. fo Construção (KeyValuePair LineItem em linhas)
6. {
7. model.set_line(lineItem.Value);
8. }
9. folearning (KeyValuePair MemberItem em barras)
10. {
11. model.set_member(memberItem.Value)
12. }
13. folearning (var nodalSupport em nodalSupports)
14. {
15. model.set_nodal_support(nodalSupport);
16. }

}
captura (exceção de exceção)
{

1. model.cancel_modification();
2. logger.Error(exceção, "Ocorreu um problema ao criar a geometria" + excessão.Message);
3. arrasto;

}
finally
{

1. try
2. {
3. model.finish_modification();
4. }
5. captura (exceção de exceção)
6. {
7. logger.Error(exceção, "Ocorreu um erro ao terminar a modificação da geometria\n" + excessão.Message + "\n");
8. model.reset();
9. }

}

1. /código#

Definição de cargas

Os casos de carga, as combinações de carga e as situações de dimensionamento são criados de forma semelhante aos objetos básicos e depois transferidos para o programa.

Em seguida, a carga da barra especificada anteriormente pelo utilizador pode ser criada:

1. code.csharp#

Classificação

int Member_load_id = 1;

for (int i = 0; i < spanNumber; i++)
{

1. Member_loadnewMemberLoad =new()
2. {
3. no = i + 1,
4. Members_string = (i + 1).ToString(),
5. Members = novo int[] { i + 1 },
6. load_distribution = Member_load_load_distribution.LOAD_Distribution_UNIFORM,
7. carga_distribuiçãoEspecificada = verdadeiro,
8. Valor = MemberCarga * 1000,
9. magnitudeEspecificada = verdadeiro,
10. load_is_over_total_length = verdadeiro,
11. load_is_over_total_lengthSpecified = verdadeiro,
12. };
13. Member_loads.Add(i + 1,newMemberLoad);
14. Member_load_id++;

}

1. /código#

Além de cargas uniformemente distribuídas, também são possíveis cargas trapezoidais e parabólicas.

Cálculo e saída de resultados

A função model.calculate(all) é utilizada para realizar todos os cálculos no RFEM.

Após um cálculo bem-sucedido, os resultados deste exemplo são apresentados na consola. A biblioteca HLF para C#também permite exportar os resultados em ficheiros XML ou CSV.

Finalmente, a função model.save() pode ser utilizada para guardar o modelo no caminho do ficheiro indicado entre parênteses:

1. code.csharp#

Guardar modelo antes de fechar
model.save(CurrentDirectory +@"\testmodels");
aplicação.close_model(0, verdadeiro);

1. /código#

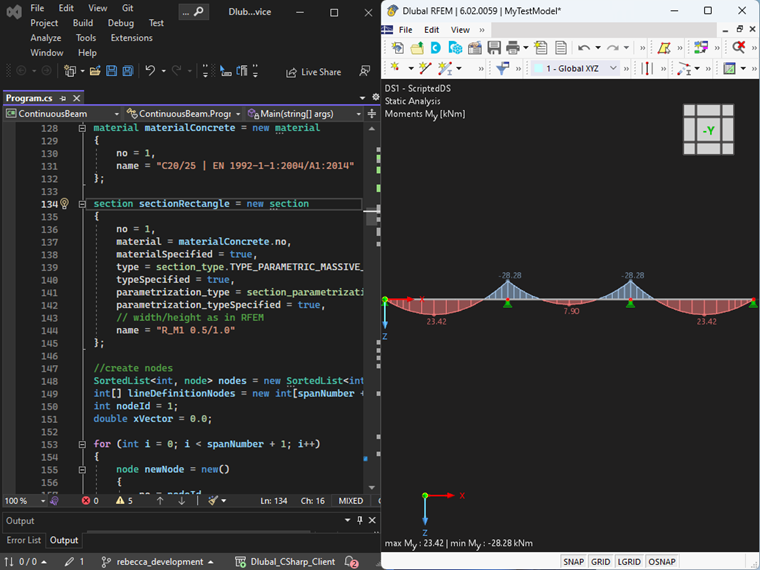

Serviços web e API C#- Resultados

Conclusão

No exemplo apresentado, as vantagens e a facilidade de utilização da biblioteca C#são tornadas claras. A estrutura pode ser adaptada rapidamente através de entradas definidas pelo utilizador, o que poupa muito tempo ao introduzir sistemas estruturais no RFEM 6 e no RSTAB 9. A biblioteca HLF para C#também oferece muitas outras funções, permitindo a criação de sistemas complexos.
