Słup przechodzący przez ścianę

Mam konstrukcję dachu zamontowaną na stalowej kolumnie, która sięga aż do fundamentu. Słup jest prowadzony przez ścianę obwodową, która podtrzymuje strop pośredni. Znaczna część obciążenia od dachu jest przenoszona na ścianę. Chciałbym, aby stalowy słup przenosił całe pionowe obciążenie od dachu. Jak mogę to zrobić?

Odpowiedź:

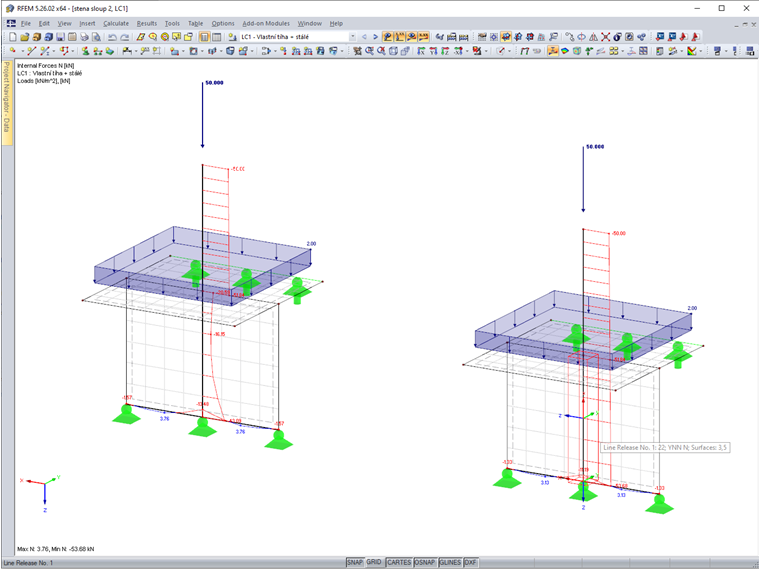

Problem można rozwiązać za pomocą liniowego zwolnienia. Jeśli ustawisz zerową sztywność zwolnienia w kierunku osi x linii słupa, wówczas nie powinno być przenoszone żadne pionowe obciążenie z słupa na ścianę.

Często zadawane pytania | 005038
PL | Flaga faq
Najczęściej zadawane pytania 005038 | Mam konstrukcję dachu opartą na stalowej kolumnie biegnącej do fundamentów. Kolumna ...
Kolumna biegnąca przez ścianę
Kolumna biegnąca przez ścianę
Najczęściej zadawane pytania 005038 | Mam konstrukcję dachu wspartą na stalowym słupie, który biegnie do fundamentów. Słup przechodzi przez ścianę obwodową, na której opiera się sufit podwieszany. Znaczna część obciążenia od dachu jest przenoszona na ścianę.

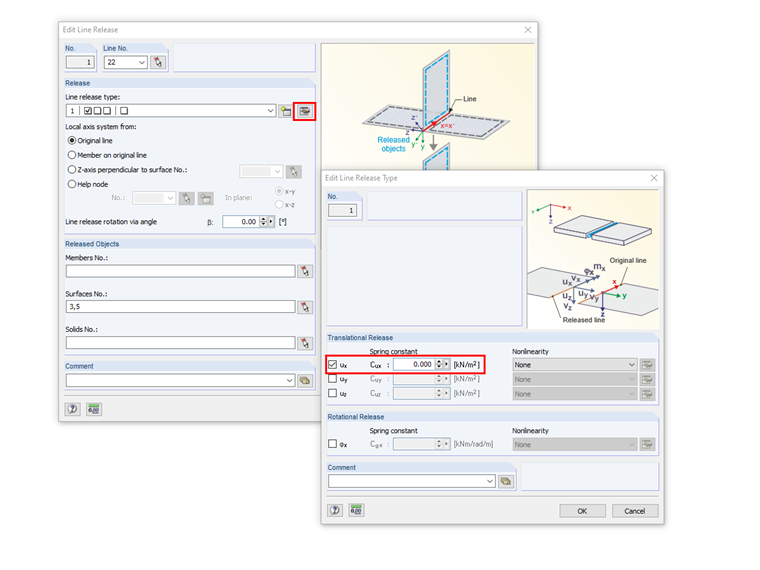

Ustawienia zwolnienia linii
