Sloup procházející stěnou
Mám střešní konstrukci uloženou na ocelovém sloupů, který jde až do základů. Sloup se prochází obvodovou stěnou, která nese mezistrop. Značná část zatížení ze střechy se přenáší do stěny. Chci, aby ocelový sloup přenášel veškeré svislé zatížení od střechy. Jak to provést?
Odpověď:

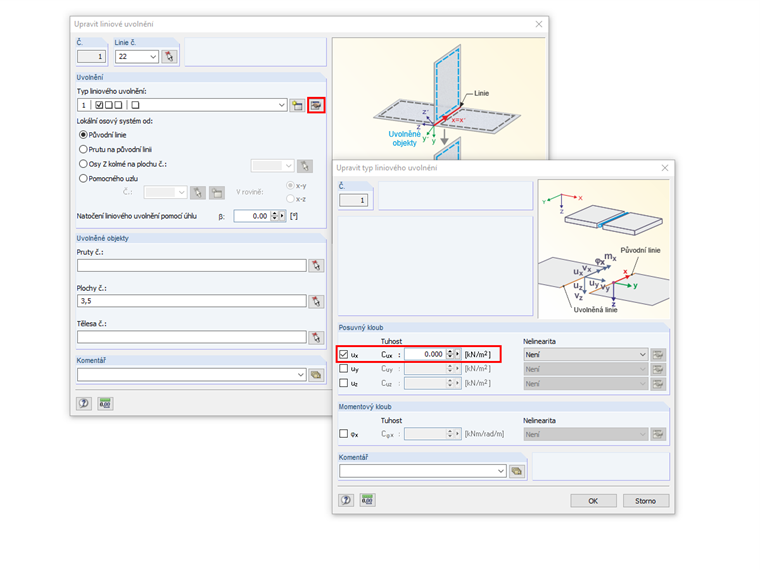

Problém se dá řešit pomocí liniového uvolnění. Pokud nastavíte nulovou tuhost uvolnění ve směru osy x linie sloupu, nemělo by se přenášet žádné svislé zatížení ze sloupu do stěny.
