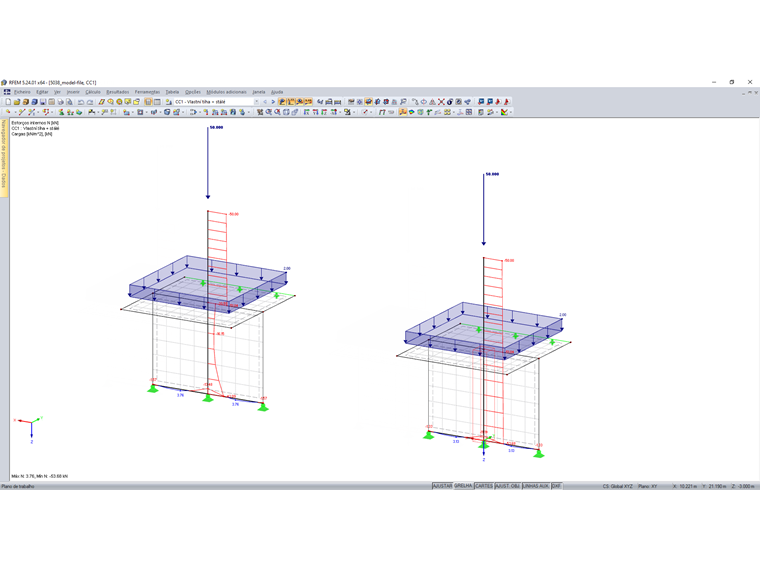

Tenho uma estrutura de cobertura apoiada em pilares de aço que vão até às fundações. O pilar atravessa a parede exterior que suporta o teto intermédio. Uma carga significativa da cobertura é transferida para a parede. Quero que o pilar de aço transfira toda a carga vertical da cobertura. Como posso efetuar isso?

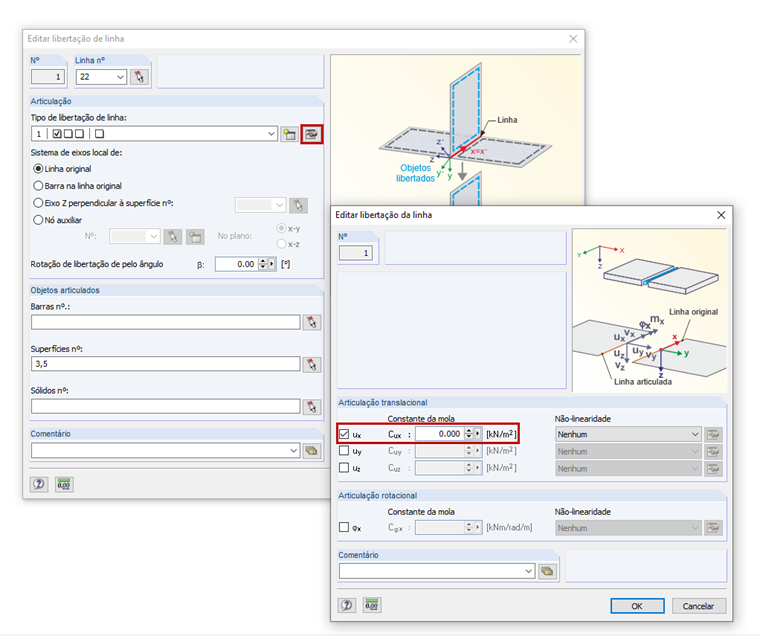

O problema pode ser resolvido utilizando a libertação linear. Se definir uma rigidez nula para a libertação na direção do eixo x da linha da coluna, nenhuma carga vertical deve ser transferida da coluna para a parede.
O Eng. Martinec trabalha na sucursal checa, onde é responsável pelo serviço de apoio ao cliente e pelo processo de atribuição de licenças de estudante.
