Колонна, проходящая сквозь стену

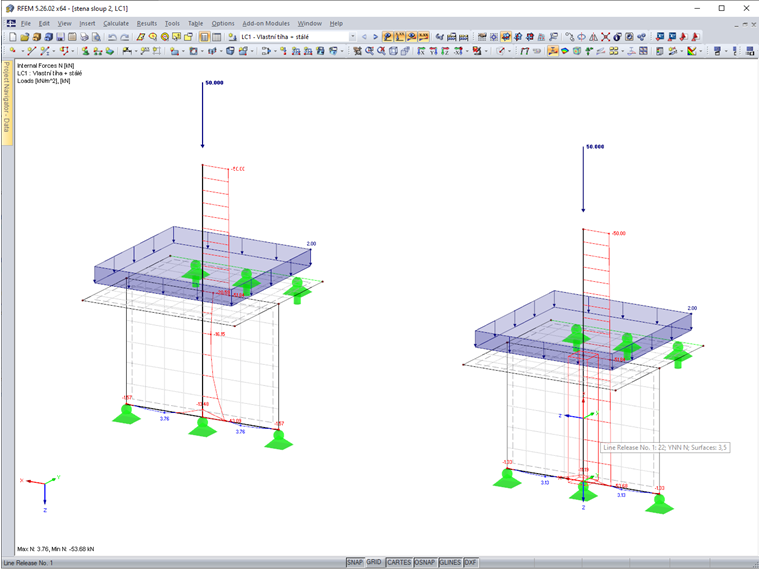

У меня есть конструкция кровли, опирающаяся на стальную колонну, ведущую к фундаменту. Колонна проходит через стену по периметру, которая поддерживает подвесной потолок. Значительная часть нагрузки с кровли передается на стену. Я хочу, чтобы стальная колонна воспринимала все вертикальные нагрузки с кровли. Как это можно сделать?
Ответ:

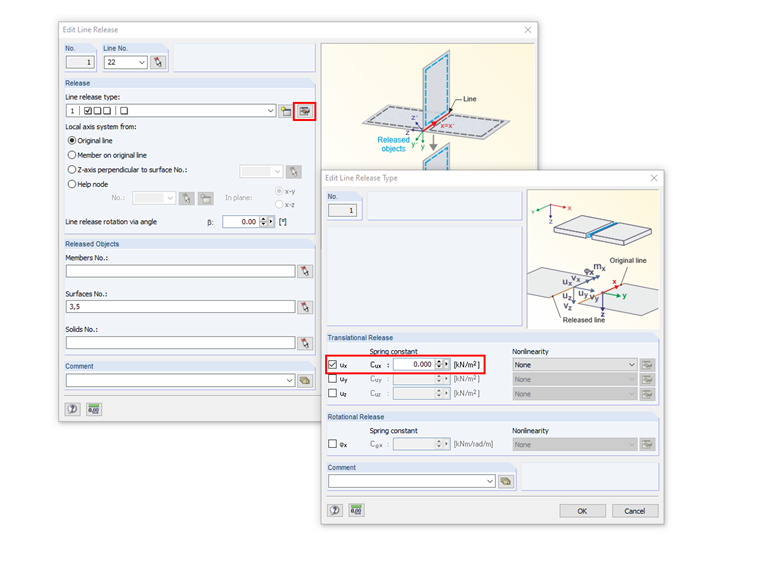

Проблему можно решить с помощью линейного высвобождения. Если вы установите нулевую жесткость высвобождения в направлении x линии колонны, то вертикальная нагрузка не должна передаваться от колонны к стене.
У вас есть какие-нибудь вопросы?
