Wysokie stopnie wykorzystania przy obliczaniu przekrojów

W module dodatkowym RF-/STEEL EC3 otrzymuję wyjątkowo wysoki stopień wykorzystania dla pręta w przypadku "Zginania dwukierunkowego, ścinania i siły osiowej". Die Normalkraft ist zwar relativ groß, dennoch erscheint mir die Ausnutzung unrealistisch. Was ist die Ursache?

Odpowiedź:

Zgodnie z DIN EN 1993‑1‑1, sekcja 6.2.9, nośność na zginanie jest zredukowana ze względu na wysokie wykorzystanie siły osiowej; z tego względu maksymalny stopień wykorzystania dla obliczenia „zginania dwukierunkowego, ścinania i siły osiowej wg 6.2.10 i 6.2.9” jest niezwykle wysoki.

Wird anstatt der Gleichung (6.41) aus Abschnitt 6.2.9.1 die Gleichung (6.2) aus Abschnitt 6.2.1 zum Querschnittsnachweis verwendet, kann die Ausnutzung deutlich abgemindert werden.

NEdNRd + My,EdMy,Rd + Mz,EdMz,Rd ≤ 1

NEd

Bemessungswert der vorhandenen Normalkraft

NRd

Bemessungswert der zulässigen Normalkraft

My,Ed

Bemessungswert des vorhandenen Biegemomentes um die lokale y-Achse

My,Rd

Bemessungswert des zulässigen Biegemomentes um die lokale y-Achse

Mz,Ed

Bemessungswert des vorhandenen Biegemomentes um die lokale z-Achse

Mz,Rd

Bemessungswert des zulässigen Biegemomentes um die lokale z-Achse
Równanie 6.2: Liniowe oddziaływanie siły osiowej i obciążenia momentem

Im Zusatzmodul RF-/STAHL EC3 kann innerhalb der Details, Register "Tragfähigkeit" die lineare Interaktion von Normalkraft- und Momentenbeanspruchung aktiviert werden, siehe Bild.

FAQ|004901
PL | Flaga faq
[PL] FAQ 004901 | W module dodatkowym RF-/STEEL EC3 otrzymuję wyjątkowo wysoki stopień wykorzystania pręta ...

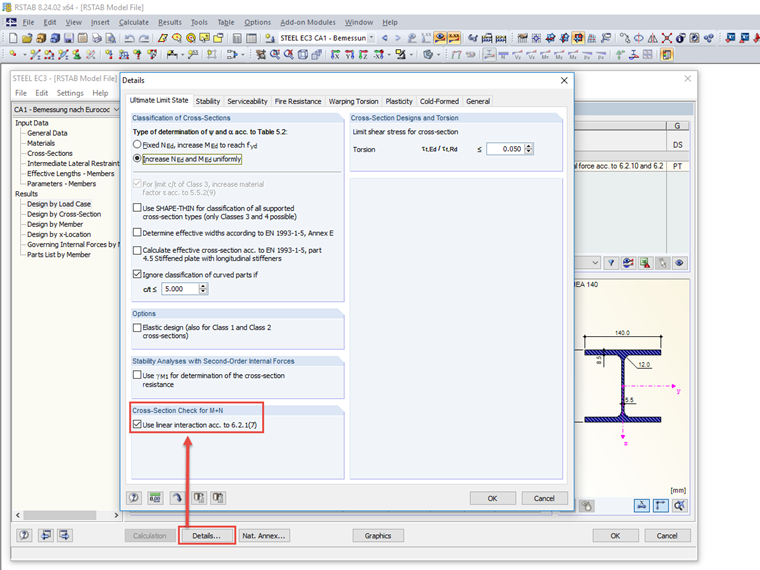

Aktywacja liniowego oddziaływania siły osiowej i obciążenia momentem
Aktywacja liniowego oddziaływania siły osiowej i obciążenia momentem
