No módulo adicional RF‑/STEEL EC3, obtenho uma relação de cálculo extremamente elevada para uma barra na verificação da secção "flexão desviada, corte e força axial". Embora a força axial seja relativamente alta, a relação de cálculo parece irrealista. Qual é a razão para isso?

Q: No módulo adicional RF‑/STEEL EC3, obtenho uma relação de cálculo extremamente elevada para uma barra na verificação da secção "flexão desviada, corte e força axial". Embora a força axial seja relativamente alta, a relação de cálculo parece irrealista. Qual é a razão para isso?

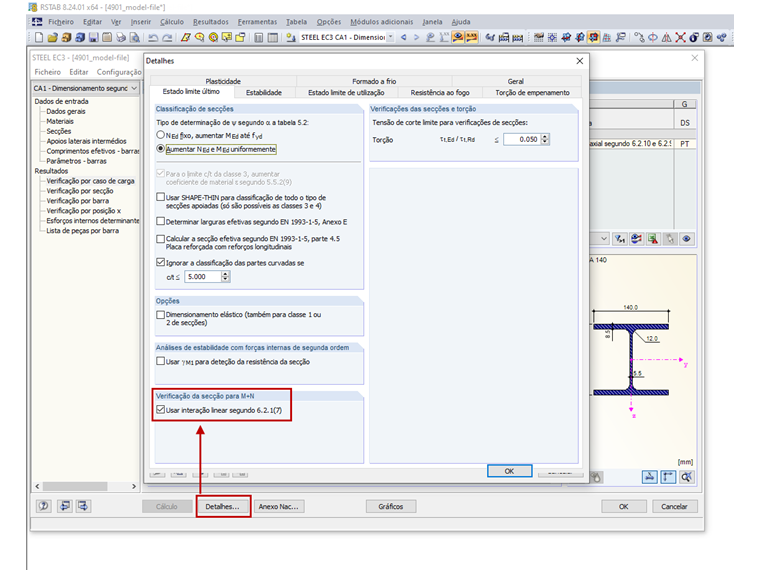

De acordo com a DIN EN 1993-1-1, Secção 6.2.9, o momento resistente é reduzido devido à elevada força axial utilizada, daí que a relação de cálculo máxima para a verificação da secção "flexão desviada, corte e força axial de acordo com 6.2.10 e 6.2.9" seja invulgarmente alta.Se utilizar a equação (6.2) da Secção 6.2.1 para a verificação da secção em vez da equação (6.41) da Secção 6.2.9.1, a relação de cálculo pode ser reduzida significativamente.No módulo adicional RF‑/STEEL EC3, pode ativar a interação linear da força axial e do momento resistente no separador "Estado limite último" dos detalhes, ver a Figura 01.

Question

No m&#243;dulo adicional RF‑/STEEL EC3, obtenho uma rela&#231;&#227;o de c&#225;lculo extremamente elevada para uma barra na verifica&#231;&#227;o da sec&#231;&#227;o "flex&#227;o desviada, corte e for&#231;a axial". Embora a for&#231;a axial seja relativamente alta, a rela&#231;&#227;o de c&#225;lculo parece irrealista. Qual &#233; a raz&#227;o para isso?

Accepted Answer

De acordo com a DIN EN 1993-1-1, Sec&#231;&#227;o 6.2.9, o momento resistente &#233; reduzido devido &#224; elevada for&#231;a axial utilizada, da&#237; que a rela&#231;&#227;o de c&#225;lculo m&#225;xima para a verifica&#231;&#227;o da sec&#231;&#227;o "flex&#227;o desviada, corte e for&#231;a axial de acordo com 6.2.10 e 6.2.9" seja invulgarmente alta.Se utilizar a equa&#231;&#227;o (6.2) da Sec&#231;&#227;o 6.2.1 para a verifica&#231;&#227;o da sec&#231;&#227;o em vez da equa&#231;&#227;o (6.41) da Sec&#231;&#227;o 6.2.9.1, a rela&#231;&#227;o de c&#225;lculo pode ser reduzida significativamente.No m&#243;dulo adicional RF‑/STEEL EC3, pode ativar a intera&#231;&#227;o linear da for&#231;a axial e do momento resistente no separador "Estado limite &#250;ltimo" dos detalhes, ver a Figura 01.

N_Ed	Bemessungswert der vorhandenen Normalkraft
N_Rd	Bemessungswert der zulässigen Normalkraft
M_y,Ed	Bemessungswert des vorhandenen Biegemomentes um die lokale y-Achse
M_y,Rd	Bemessungswert des zulässigen Biegemomentes um die lokale y-Achse
M_z,Ed	Bemessungswert des vorhandenen Biegemomentes um die lokale z-Achse
M_z,Rd	Bemessungswert des zulässigen Biegemomentes um die lokale z-Achse
