Przenoszenie grafiki z programu RFEM/RSTAB do programu Word

Do dokumentacji analizy statyczno-wytrzymałościowej używam programu Microsoft Word. W tym celu wybieram opcję "Drukuj grafikę" → "Zapisz w schowku" w programie RFEM lub RSTAB i importuję grafikę do Worda za pomocą Ctrl + V. Jednak po pomyślnym wstawieniu niektórych obrazów nic więcej się nie dzieje. Jaka jest przyczyna i jak mogę tego uniknąć?

Odpowiedź:

Przyczyną tego problemu nie jest program RFEM lub RSTAB, ale pojemność schowka programu Word.

Beim Druck der Grafiken in die Zwischenablage ist eine maximale Auflösung von 4000 x 4000 Pixel möglich. Dabei ist die maximale Bildabmessung (also Höhe oder Breite) maßgebend und die geringere Seitenabmessung wird herunter skaliert.

Liegt also eine nahezu quadratische Grafik vor, die dann mit der maximalen Auflösung gespeichert werden soll, so ergibt sich eine Dateigröße von 4000 * 4000 * 3 = 48.000.000 Byte = 48 MB.

In der Regel "merkt" sich Word bis zu 24 Elementen in der Zwischenablage.

Damit kann die Zwischenablagekapazität von Word schnell erreicht werden und die weiteren Bilder werden nicht mehr aufgenommen.

Um nun weitere Grafiken in Word einfügen zu können, sollte es beendet und neu gestartet werden.

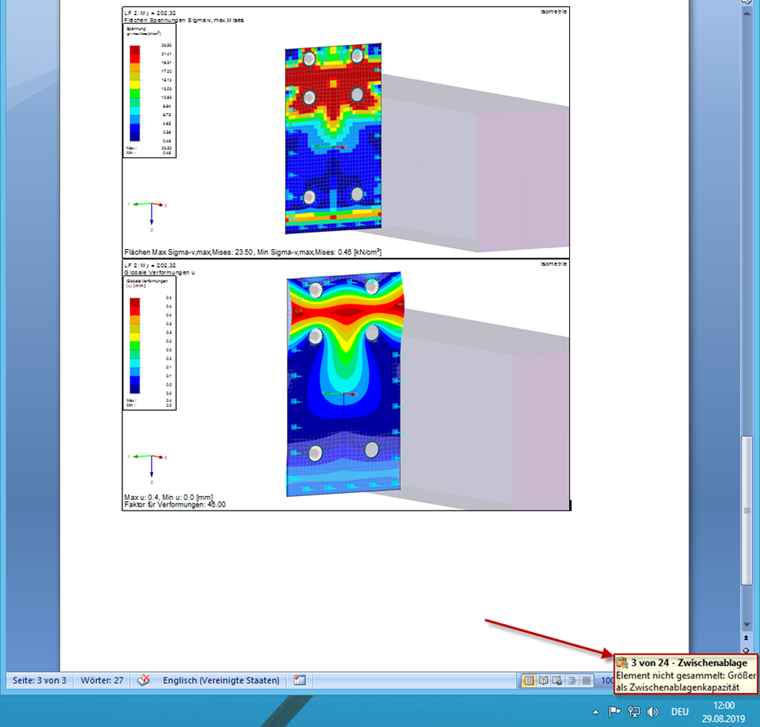

Pojemność schowka
