Różne rozkłady obciążenia prętowego na słupkach po rozłączeniu

Wygenerowałem obciążenia prętowe od obciążeń powierzchniowych za pośrednictwem płaszczyzn poziomych do płaszczyzny ramy wielokondygnacyjnej. In jeder Zelle befindet sich ein Fachwerkstab als Diagonale. Obwohl die Diagonale aus der Belastung ausgeschlossen wurde, ist der Stablastverlauf nach Trennung auf die beiden Pfosten linear in unterschiedliche Richtungen. Was ist der Grund und was ist zu tun, damit dieselbe Stablast auf beide Pfosten angesetzt wird?

Odpowiedź:

Po wybraniu odpowiednich prętów w sekcji 'Usuń wpływ z' nie zostanie odpowiednio przyłożone żadne obciążenie.

Die Lastgenerierung erfolgt jedoch weiterhin unter Berücksichtigung dieser Stäbe. In diesem Fall sind es Diagonalen, welche zudem der Grund für eine antimetrische Anordnung der belasteten Zellen sind. Dementsprechend sind die Stablastverläufe gegenläufig linear (siehe Bild 01).

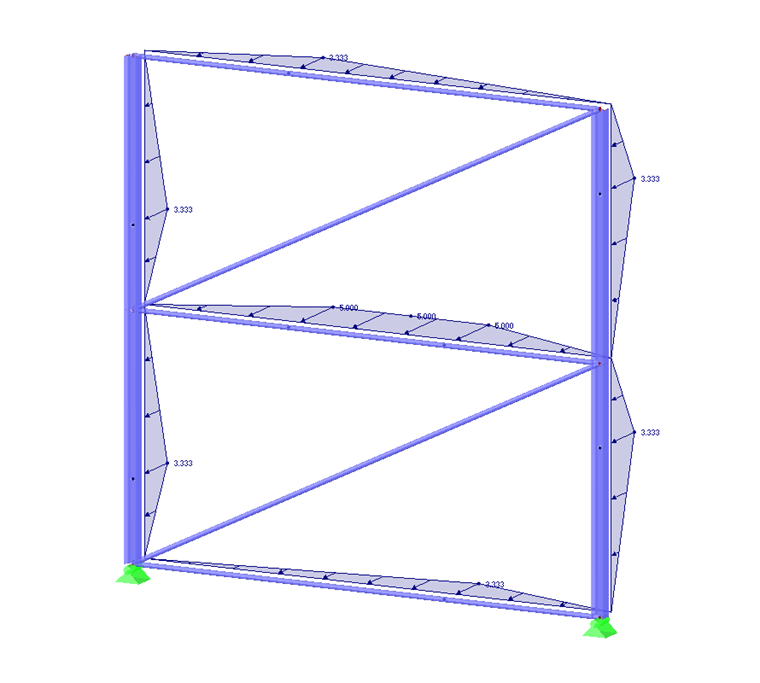

Rozkład obciążeń prętowych
1 Rozkład obciążeń prętowych

Um symmetrische beziehungsweise konstante Verläufe der Stablasten zu erhalten, gibt es zwei Optionen:

  • Wahl der Lastaufteilungsart "Konstant" für einen konstanten Verlauf (siehe Bild 02)
  • Wahl der Option "Keinen der unbelasteten Stäbe für die Zellengenerierung verwenden", um nur einen symmetrischen Verlauf zu erhalten (siehe Bild 03)

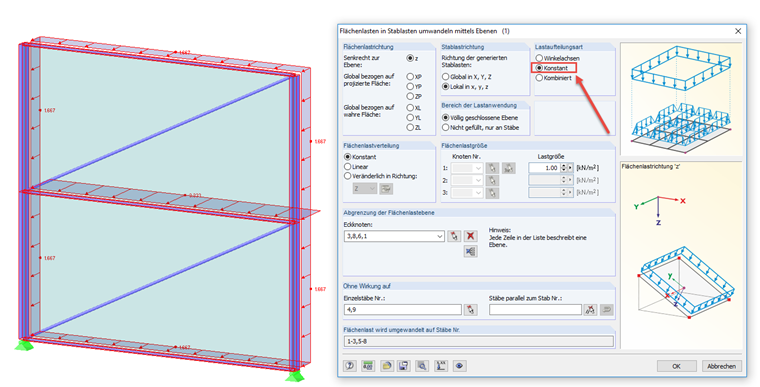

Stały rozkład obciążenia prętowego
2 Stały rozkład obciążenia prętowego

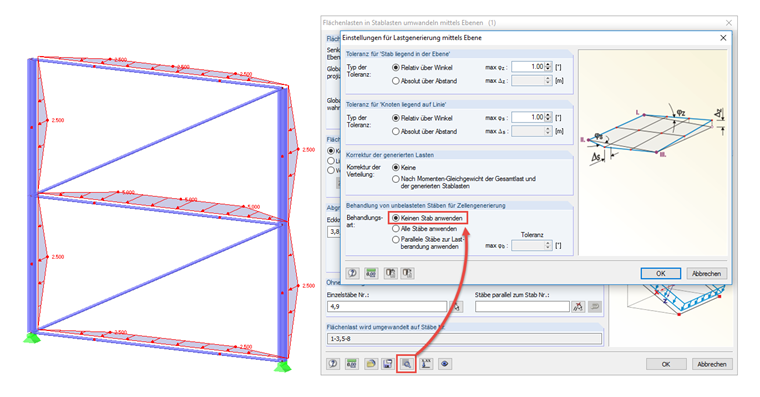

Symetryczny rozkład obciążeń prętowych
3 Symetryczny rozkład obciążeń prętowych
