Pytanie

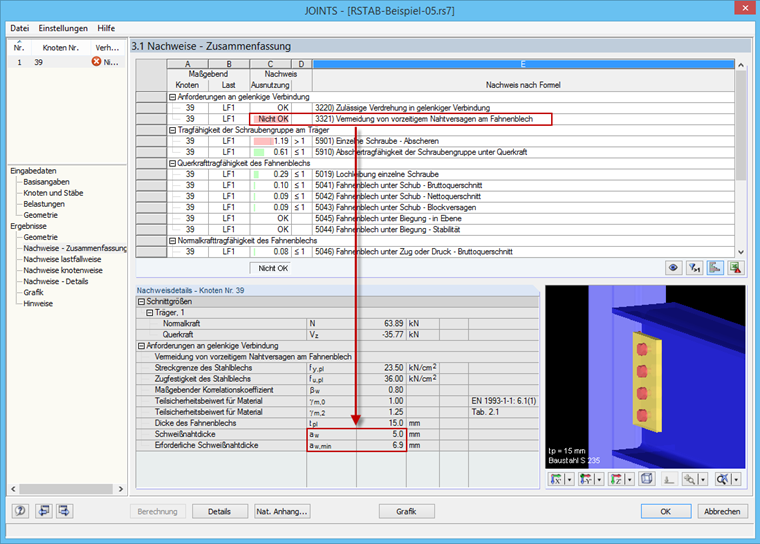

Obliczenia dotyczące przedwczesnego uszkodzenia spoiny w blachach zakładkowych mają decydujące znaczenie dla obliczeń przegubowych połączeń belek za pomocą funkcji POŁĄCZENIA.
Na czym dokładnie polega analiza uszkodzenia spoiny przedwczesnej i czy w każdym przypadku należy go przeprowadzać?
Odpowiedź:
To obliczenia lub kontrola są przeprowadzane zgodnie z zaleceniami ECCS.W tym celu konieczne jest, aby spoina nie decydowała o stanie granicznym nośności połączenia. Z tego względu nośność spoiny musi być > nośność zakładki.
Jeżeli wynik ten nie jest zadowalający, można zwiększyć grubość spoiny lub zredukować grubość blachy zakładkowej.
W szczegółach obliczeniowych podana jest minimalna grubość spoiny zapewniająca spełnienie wymagań.
Czy mają Państwo jakieś pytania?
