Dotaz
Posouzení předčasného porušení svaru na desce na stojině je rozhodující pro posouzení kloubového spoje nosníku pomocí JOINTS.
Co přesně zohledňuje posouzení předčasného porušení svaru a je nutné ho v každém případě provést?
Odpověď:

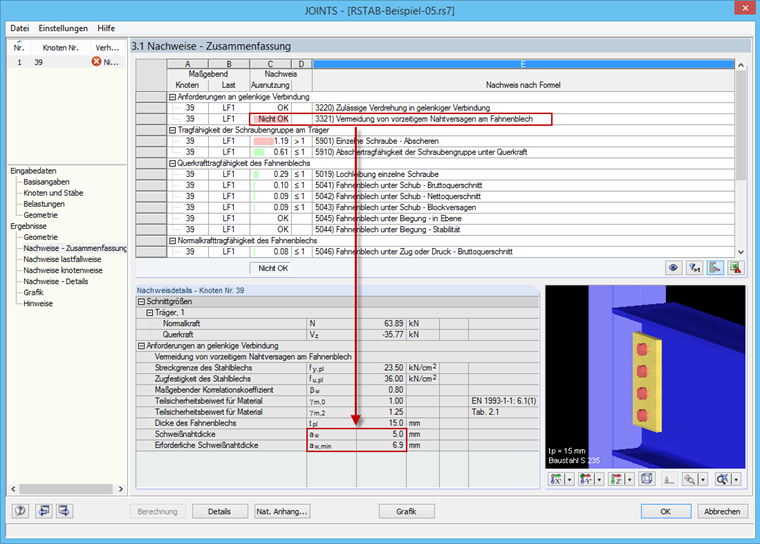

Toto posouzení nebo posouzení se provádí podle doporučení ECCS.Je přitom třeba, aby svar nebyl pro mezní stav únosnosti spoje rozhodující. Únosnost svaru tak musí být > únosnost desky na stojině.
Pokud tato kontrola není splněna, je možné buď zvýšit tloušťku svaru, nebo zmenšit tloušťku desky na stojině.
V detailech posouzení je uvedena minimální tloušťka svaru pro splnění požadavku.
Máte nějaké otázky?
![Možnosti zobrazení pro 3D grafiku](/cs/webimage/010212/3027361/01-cs.png?mw=512&hash=701e65b00b48c8b9f6fd5d0b95cf71797f72ed18)
Kromě výsledkových tabulek lze v přídavných modulech RF-/JOINTS a RF-/FRAME-JOINT Pro vytvořit 3D grafiku. Jedná se o reálné znázornění přípoje v daném měřítku.
![Přípoj nosníku na nosník s „dlouhou“ deskou na stojině](/cs/webimage/009148/2417257/01-cs-png.png?mw=512&hash=e7d3e1d11a665377136b558cdbc5692f4fd9f284)
Spoje s deskou na stojině jsou oblíbenou formou kloubových ocelových spojů a běžně se používají u příčných nosníků v ocelových konstrukcích. Lze je bez problému použít pro spoj nosníků se stejnou horní hranou jako například u pracovních plošin. Výroba v dílně ani montáž na místě stavby nejsou zpravidla nijak náročné. Posouzení se zdá být opravdu jednoduché a rychlé, což je ovšem poněkud relativní, jak se následně ukáže. Přípoj lze v zásadě navrhnout jako kloubový spoj nosníku na nosník anebo kloubový spoj nosníku na sloup, přičemž první případ je v praxi mnohem častější.
