Pergunta
O dimensionamento da rotura prematura da soldadura na chapa de aleta é determinante para o dimensionamento de uma ligação de viga articulada com JOINTS.
O que exatamente considera o dimensionamento da rotura de soldadura prematura e é necessário efetuá-lo em todos os casos?
Resposta:

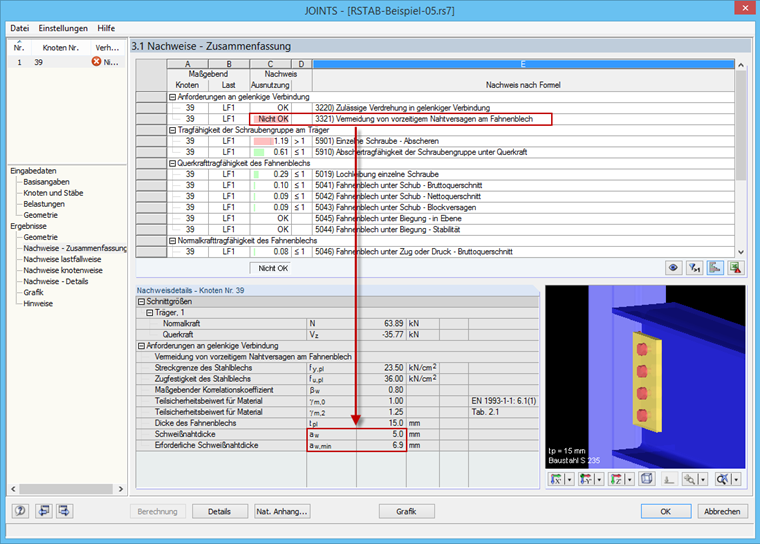

Este dimensionamento ou verificação é realizado de acordo com as recomendações do ECCS.Para isso, é necessário que a soldadura não seja determinante para o estado limite último da ligação. A capacidade de carga da soldadura deve ser > a capacidade de carga da placa da aleta.
Se esta verificação não for cumprida, pode aumentar a espessura da soldadura ou reduzir a espessura da chapa de aleta.
Os detalhes de dimensionamento mostram a espessura mínima de soldadura para cumprir o requisito.
Tem alguma pergunta?
