Domanda
Il progetto della rottura prematura della saldatura sulla piastra alettata è determinante per la progettazione di un collegamento incernierato della trave con JOINTS.
Cosa considera esattamente la verifica della rottura prematura della saldatura ed è necessario eseguirla in ogni caso?
Risposta:
Questo progetto o verifica viene eseguito secondo le raccomandazioni dell'ECCS.Per questo, è necessario che la saldatura non sia determinante per lo stato limite ultimo del collegamento. La capacità portante della saldatura deve quindi essere > la capacità portante della piastra alettata.
Se questo controllo non è soddisfatto, è possibile aumentare lo spessore della saldatura o ridurre lo spessore della piastra alettata.

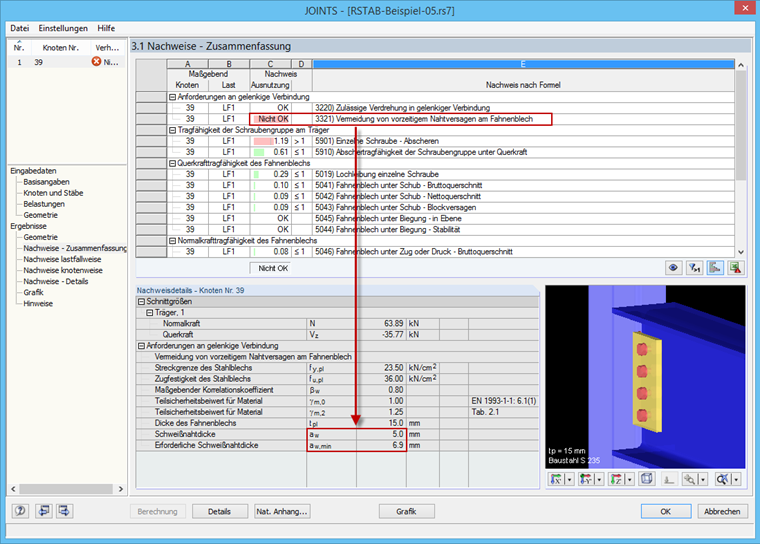

I dettagli di progetto mostrano lo spessore minimo della saldatura per soddisfare il requisito.
