问题

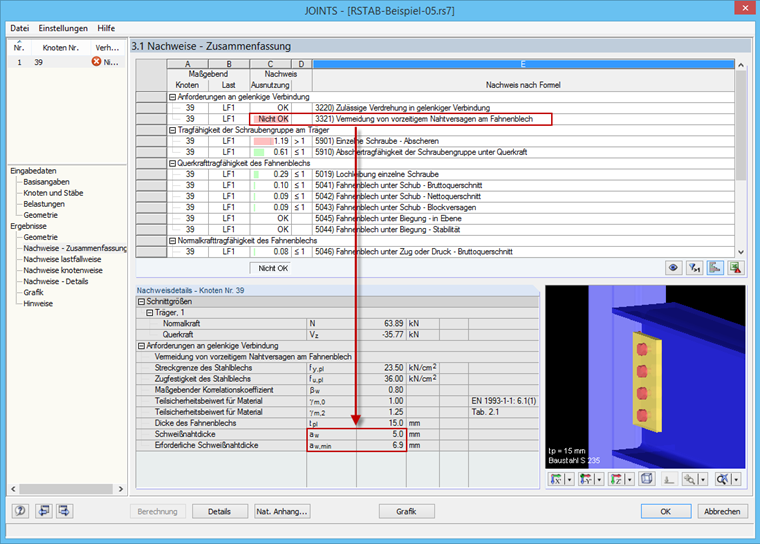

鳍板处的焊缝过早失效的设计对于使用JOINTS的铰接梁连接的设计起决定性作用。
焊缝过早失效的设计到底考虑了什么?
回复:
该设计或校核是根据 ECCS 的建议进行的。为此,焊缝必须不是连接的承载能力极限状态。 因此焊缝的承载力必须>鳍板的承载力。
如果该检查不满足,则可以增加焊缝厚度或减小鳍板的厚度。
为满足设计要求,所规定的最小焊缝厚度由其详图计算。
您有什么问题想问的吗?
![3D图形的显示选项](/zh/webimage/010212/468809/01-de-png.png?mw=512&hash=2551750327252c0e49d549ec0d9fb2579bfaa885)
Neben den Ergebnistabellen wird in RF-/JOINTS und RF-/RAHMECK Pro eine dreidimensionale Grafik erstellt. Hierbei handelt es sich um eine wirklichkeitsgetreue und maßstäbliche Darstellung der Verbindung.
采用翅片板连接是铰接钢连接的一种常见形式,常用于钢结构的次梁。 Sie können problemlos in oberkantenbündigen Trägerkonstruktionen wie beispielsweise Arbeitsbühnen verwendet werden. Der Herstellungsaufwand in der Werkstatt sowie der Montageaufwand auf der Baustelle sind in der Regel überschaubar. Die Bemessung erscheint recht einfach und schnell erledigt, was aber im Nachfolgenden ein Stück weit wieder relativiert werden muss. Außerdem ist diese Anschlussform grundsätzlich als gelenkige Träger-Träger- und gelenkige Träger-Stützen-Verbindung möglich, wobei der erste Fall der wohl weit häufigere in der Bemessungspraxis ist.
